Cómo hallar las tensiones principales de manera gráfica

08/05/2020

Valoración: 3.68 (3674 votos)

En el ámbito de la mecánica de sólidos y la ingeniería estructural, comprender las tensiones principales es fundamental para asegurar la integridad y resistencia de las estructuras. Las tensiones principales representan los valores máximos y mínimos de tensión normal en un punto específico de un cuerpo sometido a carga, y su determinación es crucial para el diseño y análisis de estructuras.

Índice
  1. Definición de Tensiones Principales
  2. Métodos para Hallar Tensiones Principales
    1. Método Analítico
    2. Círculo de Mohr: Un Método Gráfico para Hallar Tensiones Principales
  3. Aplicaciones del Círculo de Mohr
  4. Limitaciones del Método Gráfico
  5. Consultas Habituales sobre Tensiones Principales
  6. Tabla Comparativa de Métodos para Hallar Tensiones Principales

Definición de Tensiones Principales

Las tensiones principales son las tensiones normales que actúan sobre planos específicos donde no existen tensiones cortantes. Son los valores extremos del estado tensional en un punto, y su conocimiento permite evaluar la resistencia del material a la rotura o a la deformación excesiva. En un estado de tensión bidimensional, existen dos tensiones principales (σ₁ y σ₂), mientras que en un estado tridimensional existen tres (σ₁, σ₂, σ₃).

Métodos para Hallar Tensiones Principales

Existen diferentes métodos para determinar las tensiones principales, tanto analíticos como gráficos. Los métodos analíticos implican el uso de ecuaciones matemáticas, mientras que los métodos gráficos, como el círculo de Mohr, ofrecen una representación visual intuitiva del estado tensional.

Método Analítico

El método analítico se basa en la resolución de la ecuación característica de la matriz de tensiones. Esta ecuación es una ecuación cúbica que proporciona las tres tensiones principales en un estado de tensión tridimensional. Para un estado de tensión bidimensional, la ecuación se simplifica a una ecuación cuadrática. El proceso involucra el cálculo de los invariantes de la matriz de tensiones y la posterior resolución de la ecuación característica.

Círculo de Mohr: Un Método Gráfico para Hallar Tensiones Principales

El círculo de Mohr es un método gráfico muy utilizado para determinar las tensiones principales y las tensiones cortantes máximas en un punto de un cuerpo sometido a cargas. Su principal ventaja reside en su capacidad para visualizar de forma clara las relaciones entre las diferentes tensiones en diferentes planos. La construcción del círculo se basa en los valores de las tensiones normales (σₓ y σᵧ) y la tensión cortante (τ xy) en un sistema de coordenadas dado.

Pasos para construir el círculo de Mohr:

  1. Calcular el centro del círculo: El centro del círculo se encuentra en el punto C = (σₓ + σᵧ)/2 en el eje horizontal.
  2. Calcular el radio del círculo: El radio del círculo se calcula como R = √[((σₓ - σᵧ)/2)² + τ xy ²].
  3. Dibujar el círculo: Se dibuja un círculo con centro C y radio R.
  4. Determinar las tensiones principales: Las tensiones principales σ₁ y σ₂ se encuentran en las intersecciones del círculo con el eje horizontal. σ₁ corresponde al punto más alejado del centro en el eje horizontal, y σ₂ al punto más cercano.
  5. Determinar la orientación de las tensiones principales: El ángulo 2θ p entre la dirección de la tensión σₓ y la dirección de la tensión principal σ₁ se puede determinar a partir de la geometría del círculo.

Ejemplo:

Consideremos un estado de tensión bidimensional con σₓ = 60 MPa, σᵧ = 20 MPa y τ xy= 30 MPa. Aplicando las fórmulas anteriores:

  • Centro C = (60 + 20)/2 = 40 MPa
  • Radio R = √[((60 - 20)/2)² + 30²] = √(400 + 900) = 306 MPa

Las tensiones principales son:

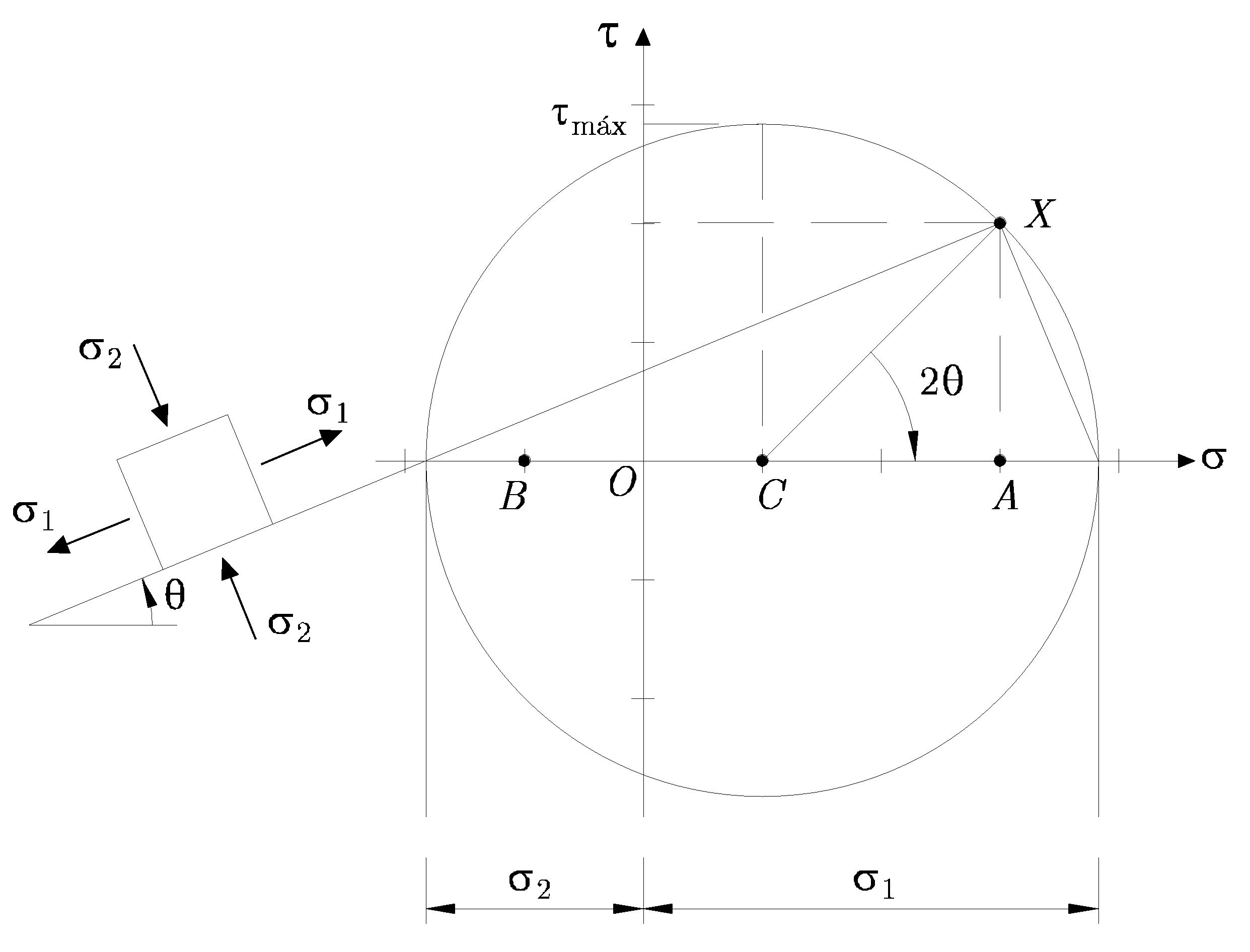

como hallar las tensiones principales de manera grafica - Cómo encontrar tensiones principales en 2D

  • σ₁ = C + R = 40 + 306 = 706 MPa
  • σ₂ = C - R = 40 - 306 = 94 MPa

Estos valores representan las tensiones normales máximas y mínimas en el punto considerado.

Aplicaciones del Círculo de Mohr

El círculo de Mohr no solo permite determinar las tensiones principales, sino que también proporciona información sobre:

  • Tensiones cortantes máximas: El radio del círculo representa la tensión cortante máxima (τ max ).
  • Orientación de los planos principales: El ángulo 2θ p determina la orientación de los planos sobre los que actúan las tensiones principales.
  • Tensiones en planos inclinados: Se pueden determinar las tensiones normales y cortantes en cualquier plano inclinado respecto a los ejes de coordenadas.

Limitaciones del Método Gráfico

Si bien el círculo de Mohr es una herramienta gráfica poderosa e intuitiva, presenta algunas limitaciones:

  • Precisión: La precisión del método depende de la exactitud del dibujo. Para obtener resultados precisos se requiere una cuidadosa construcción del círculo.
  • Problemas tridimensionales: El círculo de Mohr se utiliza principalmente para resolver problemas bidimensionales. Para problemas tridimensionales, se requieren métodos analíticos más complejos.

Consultas Habituales sobre Tensiones Principales

¿Qué son los invariantes de la matriz de tensiones? Los invariantes son cantidades que permanecen constantes independientemente del sistema de coordenadas utilizado. En el análisis de tensiones, los invariantes se utilizan en la ecuación característica para determinar las tensiones principales.

¿Cuál es la diferencia entre tensiones principales y tensiones normales? Las tensiones principales son un caso específico de tensiones normales. Son las tensiones normales máximas y mínimas en un punto dado, sin componentes de tensión cortante.

¿Cómo se utilizan las tensiones principales en el diseño de estructuras? Las tensiones principales son fundamentales para el diseño de estructuras, ya que determinan la resistencia del material a la rotura o la deformación excesiva. Los ingenieros utilizan estos valores para asegurar que el diseño sea seguro y fiable.

¿Existen software para calcular tensiones principales? Sí, existen numerosos programas de elementos finitos (FEA) y software de ingeniería que permiten realizar cálculos precisos de tensiones principales en estructuras complejas.

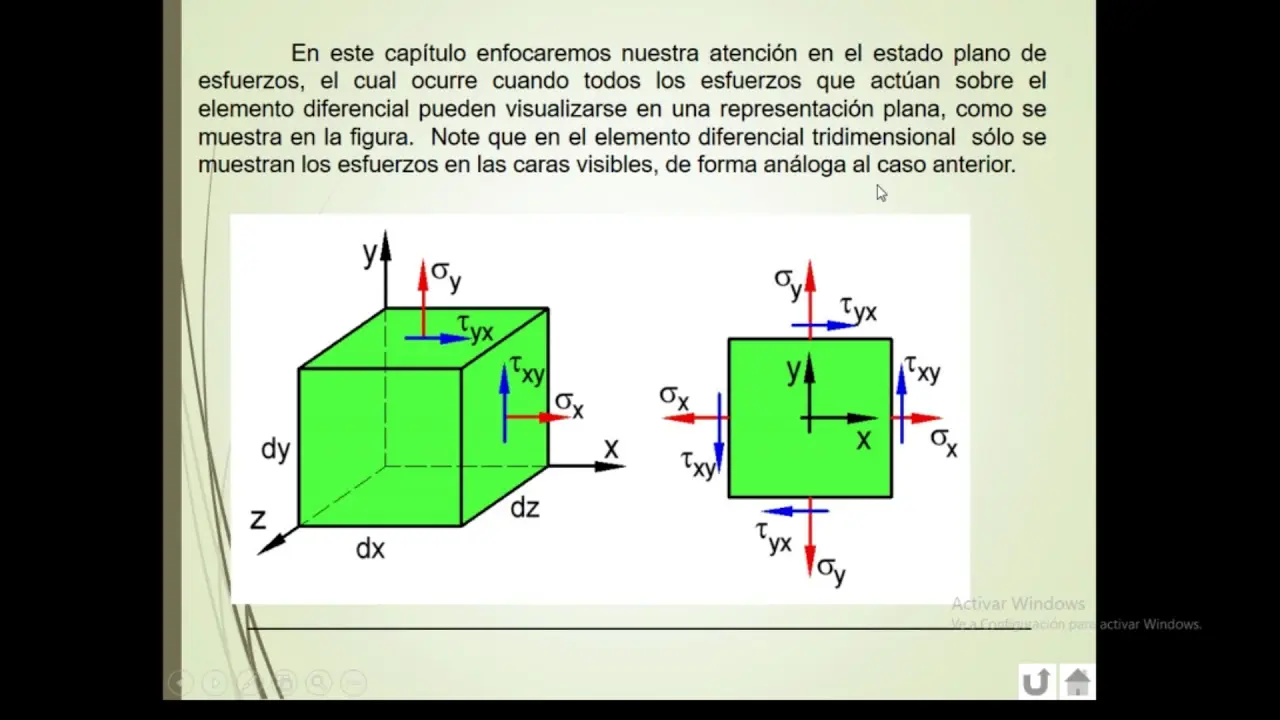

como hallar las tensiones principales de manera grafica - Cuáles son las tensiones principales

Tabla Comparativa de Métodos para Hallar Tensiones Principales

Método Ventajas Desventajas
Analítico Precisión, aplicable a problemas tridimensionales Complejidad matemática, requiere conocimientos avanzados
Círculo de Mohr Visualización intuitiva, fácil de entender Precisión limitada, principalmente para problemas bidimensionales

El conocimiento de las tensiones principales es esencial en la ingeniería para asegurar la estabilidad y seguridad de las estructuras. El método gráfico del círculo de Mohr, junto con los métodos analíticos, proveen herramientas valiosas para determinar estas tensiones críticas.
