Graficar cotas más largas que el espacio disponible en la hoja de dibujo es un desafío común en AutoCAD. Este problema surge frecuentemente al trabajar con planos de grandes dimensiones o detalles que requieren cotas extendidas. Afortunadamente, AutoCAD ofrece varias estrategias para superar esta limitación y obtener representaciones precisas de las medidas, incluso cuando superan los límites físicos del papel. Este artículo explorará diversas técnicas y soluciones para manejar eficazmente cotas de gran longitud en tus proyectos.
Entendiendo el Problema: Cotas Excesivamente Grandes
Cuando una cota excede los límites de la hoja, la representación se trunca o se vuelve ilegible. Esto genera imprecisiones y dificulta la interpretación del plano. Las soluciones involucran ajustar la disposición de las cotas, modificar su escala o utilizar herramientas específicas de AutoCAD para manejar este tipo de situaciones.
Consultas Habituales sobre Cotas Largas en AutoCAD
- ¿Cómo puedo extender una cota más allá del límite de la hoja?
- ¿Qué opciones tengo para representar cotas largas en un espacio reducido?
- ¿Puedo ajustar la escala de la cota sin afectar la escala del dibujo?
- ¿Cómo puedo evitar que las cotas se superpongan o se solapen?
- ¿Existen comandos específicos en AutoCAD para gestionar cotas de gran tamaño?
Métodos para Graficar Cotas Más Largas que la Hoja
Existen varias maneras de abordar el problema de las cotas largas en AutoCAD. La mejor opción dependerá del contexto del dibujo y las preferencias del usuario. A continuación se detallan algunas estrategias:
Rotura de Cotas

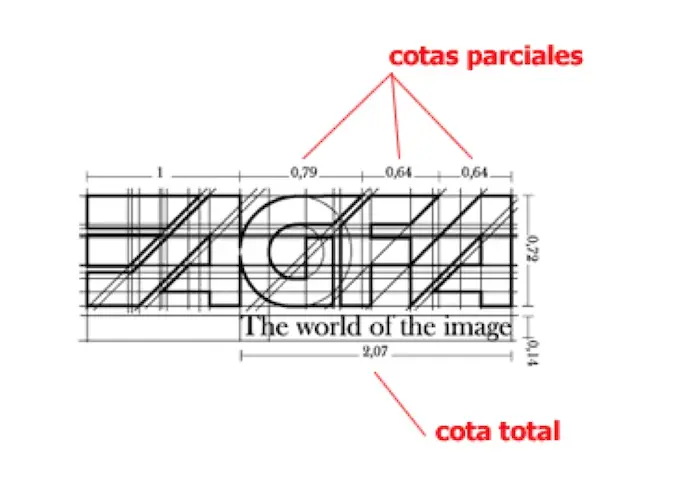

Esta técnica consiste en dividir una cota larga en segmentos más pequeños. Cada segmento se cota individualmente, indicando la longitud total de la cota mediante una nota o un cuadro de texto. Esta es una solución efectiva para cotas extremadamente largas y permite una mejor legibilidad.
Ejemplo: Una cota de 15 metros se puede dividir en tres cotas de 5 metros cada una, con una nota adicional que indique "Total: 15m".
Escalas de Cota
AutoCAD permite controlar la escala de las cotas independientemente de la escala del dibujo. Ajustar la escala de las cotas a un valor menor permite representar cotas largas en un espacio más reducido. Es importante indicar claramente la escala utilizada en las cotas en el plano.
Ajustar la escala de cotas: Accede a la pestaña "Inicio", busca "Estilo de cota" y modifica la escala en la ventana de propiedades. Experimenta con diferentes escalas hasta encontrar la que mejor se adapte a tus necesidades.
Utilización de Referencias Externas (Xrefs)
Para dibujos muy grandes, se puede optar por dividir el plano en varias hojas y utilizar referencias externas (xrefs). Cada hoja contendrá una parte del dibujo y sus correspondientes cotas. Esta estrategia facilita la gestión de cotas largas, ya que se trabajan en hojas con límites más manejables.
Modificación del Estilo de Cota
El estilo de cota en AutoCAD permite personalizar la apariencia de las cotas. Se pueden modificar parámetros como el tamaño del texto, la separación entre las líneas de cota y la posición de la flecha. Ajustar estos parámetros puede ayudar a optimizar el espacio utilizado por las cotas, mejorando la legibilidad incluso en espacios reducidos.
Texto de Cota
En lugar de utilizar la herramienta de cota estándar, se puede usar la herramienta de texto para escribir directamente la longitud de la cota. Esto ofrece mayor flexibilidad en la posición y el formato del texto de la cota, permitiendo una mejor gestión del espacio.
Tabla Comparativa de Métodos
| Método | Ventajas | Desventajas |
|---|---|---|
| Rotura de Cotas | Legibilidad mejorada, ideal para cotas muy largas | Requiere más trabajo, puede ser menos estético |
| Escala de Cota | Reduce el tamaño de las cotas, simple de implementar | Requiere indicar la escala utilizada |
| Referencias Externas (Xrefs) | Ideal para dibujos muy grandes, facilita la gestión | Aumenta la complejidad del manejo del proyecto |
| Modificación del Estilo de Cota | Flexibilidad en la apariencia, mejora la legibilidad | Puede requerir ajustes finos y prueba y error |
| Texto de Cota | Mayor flexibilidad en la posición y formato | Puede ser menos preciso que la herramienta de cota estándar |
Consejos Adicionales para una Mejor Gestión de Cotas
- Planificación previa: Antes de comenzar a graficar, planifica la ubicación de las cotas para optimizar el espacio y evitar superposiciones.
- Uso de capas: Organiza las cotas en capas separadas para facilitar la gestión y edición.
- Herramientas de organización: Utiliza las herramientas de organización de AutoCAD para mover, rotar y escalar las cotas de forma eficiente.
- Pruebas y ajustes: Experimenta con diferentes métodos y configuraciones hasta encontrar la mejor solución para tu dibujo.
Conclusión
Graficar cotas más largas que la hoja en AutoCAD requiere una planificación cuidadosa y la aplicación de las técnicas adecuadas. Utilizando las estrategias descritas en este artículo, combinadas con una buena organización y la práctica, podrás representar con precisión las medidas de tus proyectos, incluso cuando las cotas superen el límite físico de la hoja de dibujo. Recuerda que la clave está en encontrar el equilibrio entre la precisión, la legibilidad y la estética del plano.
