Cómo se grafica una bomba de agua de perfil

02/06/2020

Valoración: 4.13 (5485 votos)

Graficar el rendimiento de una bomba de agua, específicamente su estructura interna sin considerar la parte externa, requiere entender sus componentes y la relación entre caudal, altura y potencia. Este artículo te guiará a través del proceso, ofreciendo una visión detallada del tema.

Índice
  1. Componentes Clave para el Gráfico de una Bomba de Agua
  2. La Curva de Rendimiento de la Bomba
  3. Interpretando la Curva de Rendimiento
  4. Factores que Influyen en la Curva de Rendimiento
  5. Consultas Habituales sobre la Graficación de Bombas
  6. Tabla Comparativa de Tipos de Bombas y sus Curvas
  7. Conclusión

Componentes Clave para el Gráfico de una Bomba de Agua

Antes de abordar la gráfica en sí, es crucial comprender los elementos esenciales de una bomba de agua que influyen en su rendimiento. Aunque no se muestra la estructura externa, imaginemos una sección transversal que revela los componentes internos:

  • Rotor: La parte rotatoria que impulsa el agua.
  • Impulsor o Turbina: Elemento que incrementa la velocidad del agua.
  • Difusor: Convierte la velocidad del agua en presión.
  • Carcasa: La estructura que contiene los componentes internos, canalizando el flujo de agua.
  • Eje: Une el motor al rotor.
  • Sellos: Evitan fugas de agua.

Estos componentes interactúan para generar la curva de rendimiento, un elemento fundamental para la representación gráfica.

La Curva de Rendimiento de la Bomba

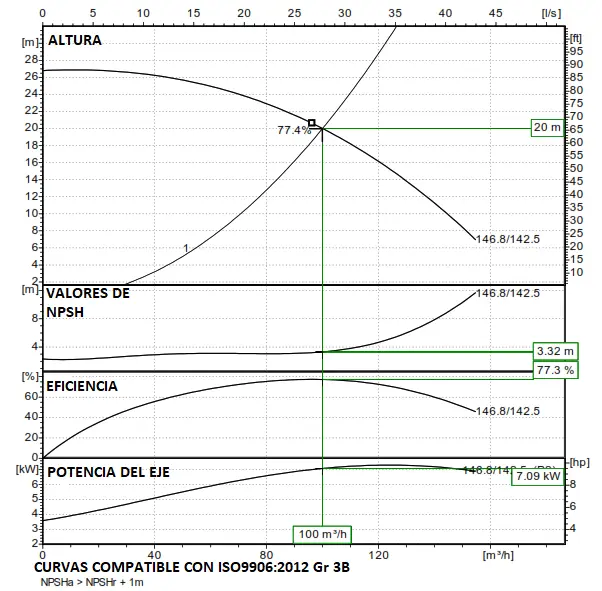

La curva de rendimiento de una bomba de agua es una representación gráfica que ilustra la relación entre el caudal (volumen de agua bombeado por unidad de tiempo) y la altura manométrica (presión generada por la bomba). Esta curva es crucial para determinar el rendimiento óptimo de la bomba bajo diferentes condiciones de operación. En un gráfico típico:

  • Eje X (Horizontal): Representa el caudal (generalmente en m³/h o l/s).
  • Eje Y (Vertical): Representa la altura manométrica (generalmente en metros de columna de agua, mca).

La curva se traza a partir de datos obtenidos mediante pruebas de rendimiento de la bomba. Un punto en la curva representa un par específico de caudal y altura manométrica. Por ejemplo, un punto ubicado en 250 m³/h y 18 mca indica que la bomba entrega una presión de 18 mca cuando bombea 250 m³/h.

como se grafica una bomba de agua de perfil - Cómo trazar una curva de rendimiento de una bomba

Interpretando la Curva de Rendimiento

La interpretación de la curva permite determinar varios aspectos importantes del desempeño de la bomba:

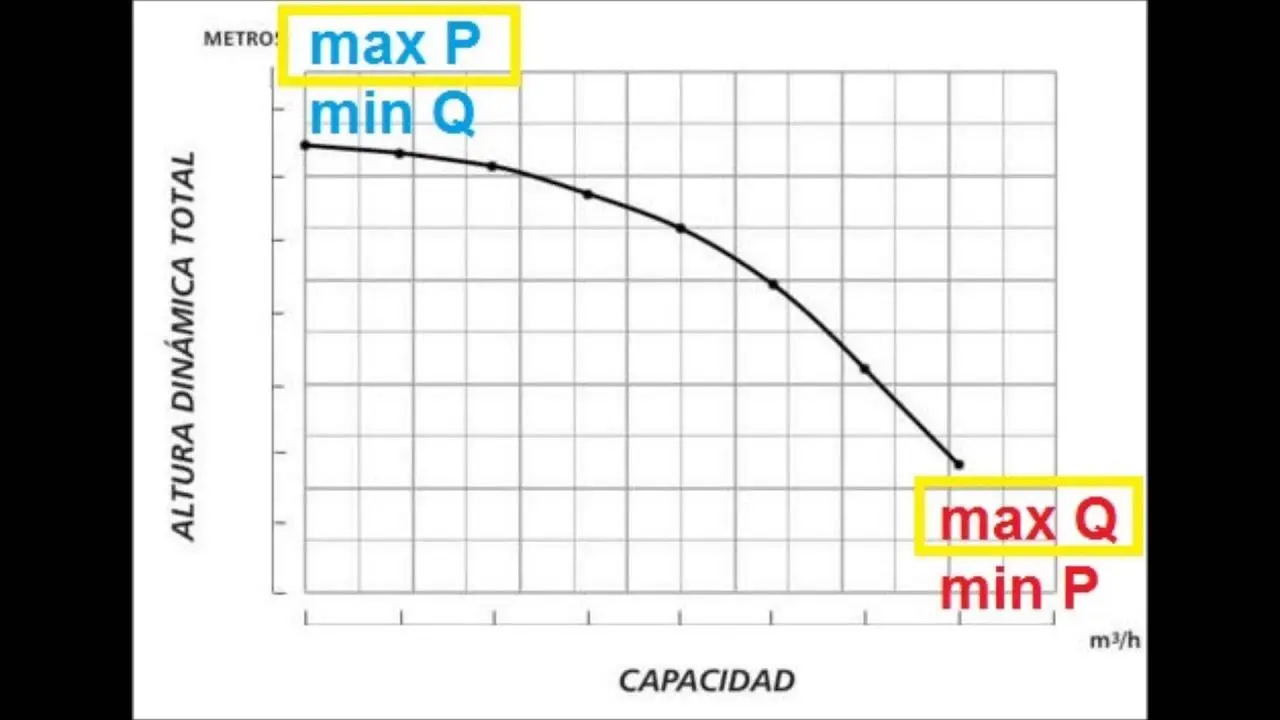

  • Caudal máximo: El caudal máximo que la bomba puede entregar a una altura manométrica de cero.
  • Altura manométrica máxima: La altura manométrica máxima que la bomba puede generar a un caudal de cero.
  • Punto de eficiencia máxima: El punto en la curva donde la bomba opera con mayor eficiencia. Este punto es crucial para seleccionar el punto de operación que maximiza la eficiencia energética y minimiza los costos de operación.
  • NPSH (Net Positive Suction Head): La curva puede también incluir información sobre el NPSH requerido. Este parámetro indica la presión mínima necesaria en la aspiración para evitar la cavitación.

Factores que Influyen en la Curva de Rendimiento

Diversos factores pueden afectar la curva de rendimiento de una bomba de agua:

como se grafica una bomba de agua de perfil - Cuáles son los instrumentos de la bomba gráfica una bomba

  • Viscosidad del fluido: Un fluido más viscoso reduce el rendimiento de la bomba.
  • Temperatura del fluido: La temperatura influye en la viscosidad y, por lo tanto, en el rendimiento.
  • Altura de aspiración: Una mayor altura de aspiración puede reducir el rendimiento.
  • Diámetro de la tubería: El diámetro de la tubería influye en la pérdida de carga y, por lo tanto, en el rendimiento.
  • Estado del equipo: El desgaste de los componentes internos puede reducir el rendimiento.

Consultas Habituales sobre la Graficación de Bombas

Algunas consultas habituales que surgen al graficar el rendimiento de una bomba de agua son:

  • ¿Cómo se determina la eficiencia de la bomba a partir de la curva? La eficiencia se calcula a partir de la potencia de entrada y la potencia hidráulica, siendo la eficiencia el cociente entre la potencia hidráulica y la potencia de entrada.
  • ¿Qué sucede si la bomba opera fuera del punto de máxima eficiencia? Operar fuera del punto de máxima eficiencia puede resultar en un consumo energético mayor y una vida útil reducida de la bomba.
  • ¿Cómo se selecciona la bomba adecuada para una aplicación específica? Se debe seleccionar la bomba que tenga una curva de rendimiento que se ajuste a los requisitos de caudal y altura manométrica de la aplicación.

Tabla Comparativa de Tipos de Bombas y sus Curvas

Si bien la representación gráfica es similar, diferentes tipos de bombas (centrífugas, de desplazamiento positivo, etc.) presentan curvas de rendimiento características. Una tabla comparativa podría incluir:

Tipo de Bomba Forma de la Curva Características
Centrífuga Generalmente decreciente Alto caudal, baja altura manométrica
De desplazamiento positivo Más lineal Caudal constante, alta altura manométrica

Nota: Esta tabla es una simplificación. Las curvas específicas varían según el diseño de la bomba.

Conclusión

Graficar el rendimiento de una bomba de agua requiere comprender sus componentes internos y la relación entre caudal y altura manométrica. La curva de rendimiento es una herramienta esencial para evaluar el desempeño de la bomba y seleccionar el punto de operación óptimo. Considerar los factores que influyen en la curva y consultar las especificaciones del fabricante son cruciales para una correcta interpretación y aplicación.
