En el entorno de la computación gráfica, las matrices son una herramienta fundamental para realizar una variedad de operaciones. Desde transformar objetos en la pantalla hasta calcular la iluminación y las sombras, las matrices se utilizan constantemente para manipular los datos visuales. Este artículo profundizará en el concepto de matrices en gráficos, explicando qué son, cómo se utilizan y su importancia en diferentes áreas.

Matrices: El lenguaje de las transformaciones

En esencia, una matriz es una estructura de datos bidimensional, una tabla de números organizados en filas y columnas. En gráficos 2D, estas matrices suelen tener 2 filas y 2 columnas (matrices 2x2) o 3 filas y 3 columnas (matrices 3x3), aunque existen matrices de mayor tamaño para aplicaciones más complejas como gráficos 3D. Cada número dentro de la matriz representa un coeficiente que afecta a las transformaciones geométricas.

Imaginemos un punto en un plano cartesiano (x, y). Para aplicar una transformación a este punto, se representa como un vector columna (una matriz de una sola columna):

[[x], [y]]

Al multiplicar este vector columna por una matriz 2x2, se obtiene un nuevo vector que representa la posición transformada del punto. La matriz 2x2 define la transformación específica a realizar.

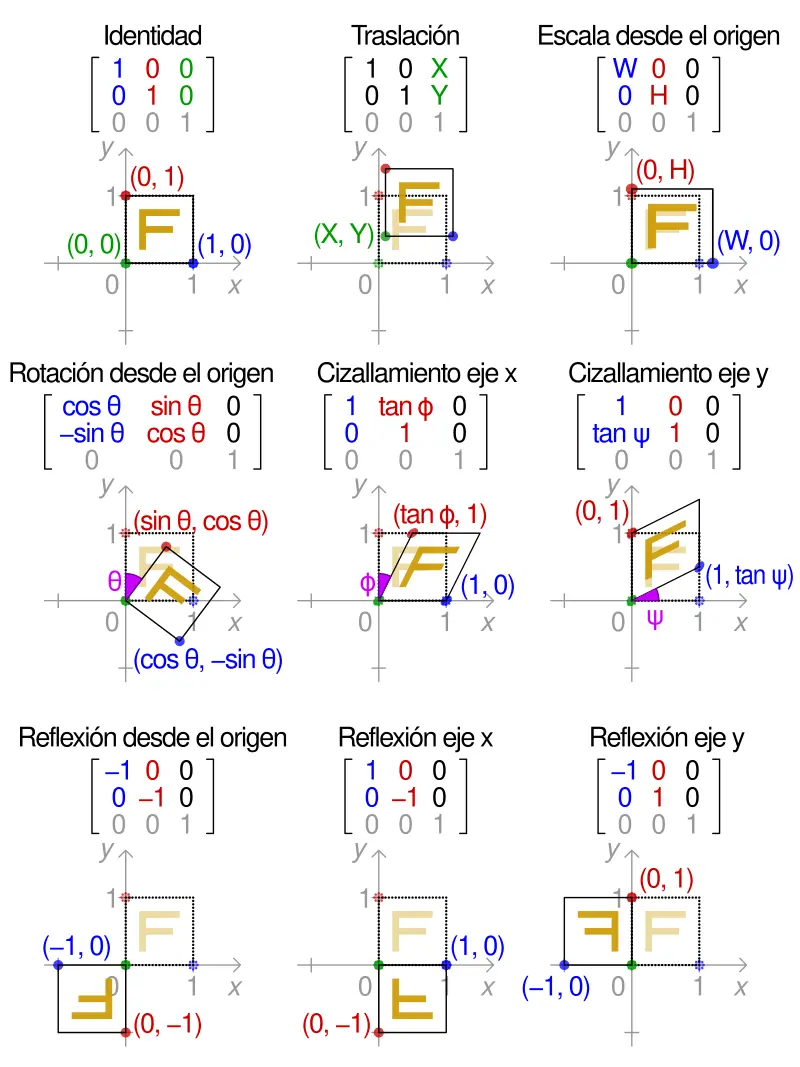

Ejemplos de Transformaciones con Matrices

Veamos algunos ejemplos concretos de cómo las matrices transforman puntos en un espacio 2D:

Matriz de Traslación

Una matriz de traslación mueve un punto una cierta distancia en el eje x y en el eje y. La matriz tiene la siguiente forma:

[[1, 0], [0, 1]]

Donde Tx representa el desplazamiento en x y Ty el desplazamiento en y. Al multiplicar la matriz de traslación por el vector del punto se obtiene el punto desplazado.

Matriz de Escalado

Una matriz de escalado aumenta o reduce el tamaño de un objeto. La matriz de escalado tiene esta estructura:

[[Sx, 0], [0, Sy]]

Donde Sx es el factor de escalado en el eje x y Sy el factor de escalado en el eje y. Un valor mayor que 1 aumenta el tamaño, mientras que un valor entre 0 y 1 lo reduce.

Matriz de Rotación

Una matriz de rotación gira un punto un ángulo determinado alrededor del origen. La matriz de rotación es más compleja:

[[cos θ, -sin θ], [sin θ, cos θ]]

Donde θ (theta) es el ángulo de rotación en radianes. Esta matriz utiliza funciones trigonométricas para calcular la nueva posición del punto después de la rotación.

Matrices en Gráficos 3D

En gráficos 3D, las matrices se vuelven aún más esenciales. Las matrices 4x4 son comunes ya que se necesita una dimensión extra (w) para representar las coordenadas homogéneas, lo que simplifica el manejo de transformaciones como la perspectiva. Además de las transformaciones básicas (traslación, escalado, rotación), las matrices 4x4 permiten realizar transformaciones más complejas como las proyecciones, que transforman las coordenadas 3D a coordenadas 2D para su visualización en pantalla.

Composición de Transformaciones

Una de las grandes ventajas de usar matrices es la capacidad de componer transformaciones. Esto significa que se pueden aplicar varias transformaciones secuencialmente multiplicando las matrices correspondientes. Por ejemplo, para rotar y luego trasladar un punto, se multiplica primero la matriz de rotación y luego la matriz de traslación. El orden de la multiplicación es importante ya que la multiplicación de matrices no es conmutativa (A x B ≠ B x A).

Sistemas de Coordenadas y Transformaciones

En gráficos 3D, se utilizan diferentes sistemas de coordenadas, como el sistema de coordenadas del entorno, del objeto y de la cámara. Las matrices de transformación se utilizan para convertir coordenadas de un sistema a otro. Por ejemplo, la matriz de vista transforma las coordenadas del entorno a coordenadas de la cámara, y la matriz de proyección transforma las coordenadas de la cámara a coordenadas de pantalla.

Aplicaciones de las Matrices en la Computación Gráfica

Las matrices tienen un amplio abanico de aplicaciones en computación gráfica, incluyendo:

• Modelado 3D: Definición de la forma y posición de los objetos.
• Animación: Control de las transformaciones de los objetos en el tiempo.
• Iluminación: Cálculo de la dirección y la intensidad de la luz.
• Texturas: Mapeo de imágenes en superficies 3D.
• Renderización: Proceso de creación de la imagen final.
• Realidad Virtual (RV) y Realidad Aumentada (RA): Manipulación y renderizado de escenas 3D interactivas.

Tipos de Matrices en Gráficos

Existen varios tipos de matrices utilizadas en gráficos, cada una con un propósito específico:

• Matrices de rotación: Rotan objetos alrededor de un eje.
• Matrices de traslación: Mueven objetos en el espacio.
• Matrices de escalado: Cambian el tamaño de los objetos.
• Matrices de proyección: Transforman coordenadas 3D a 2D para la visualización.
• Matrices de vista: Transforman las coordenadas del entorno a coordenadas de la cámara.
• Matrices de transformación de modelos: Combinan varias transformaciones en una sola matriz.

Ventajas del uso de matrices

El uso de matrices en gráficos ofrece varias ventajas:

• Eficiencia: Las operaciones matriciales son muy eficientes computacionalmente, especialmente al utilizar hardware especializado como las GPU (Graphics Processing Units).
• Modularidad: Las transformaciones se pueden definir de forma independiente y luego componerse fácilmente.
• Flexibilidad: Las matrices permiten realizar una amplia variedad de transformaciones complejas.

Conclusión

Las matrices son una parte esencial de la computación gráfica, proporcionando una forma eficiente y elegante de realizar transformaciones geométricas. Su comprensión es fundamental para cualquier persona que quiera profundizar en el desarrollo de gráficos 2D y 3D, desde videojuegos hasta simulaciones y diseño asistido por computadora. Aprender a utilizar matrices te abrirá las puertas a un entorno de posibilidades creativas y tecnológicas.

Consultas habituales

¿Qué es una matriz de transformación? Una matriz de transformación es una matriz que representa una transformación geométrica, como una traslación, rotación o escalado. Se utiliza para transformar las coordenadas de los puntos o vectores.

¿Cómo se multiplican matrices? La multiplicación de matrices es un proceso específico que implica la suma de productos de elementos de las filas de la primera matriz y las columnas de la segunda matriz. El resultado es una nueva matriz.

¿Por qué se utilizan matrices 4x4 en gráficos 3D? Las matrices 4x4 se utilizan en gráficos 3D para representar transformaciones en coordenadas homogéneas, lo que simplifica la implementación de transformaciones como la perspectiva y permite representar traslaciones como multiplicaciones matriciales.

¿Qué es una matriz identidad? Una matriz identidad es una matriz cuadrada con unos en la diagonal principal y ceros en el resto de las posiciones. Multiplicar una matriz por la matriz identidad no la modifica.
