Aceleración-tiempo con gráficas y ejemplos

03/04/2017

Valoración: 4.57 (7827 votos)

La comprensión de la relación entre la aceleración y el tiempo es fundamental en física y en muchas aplicaciones de la ingeniería. Una gráfica de aceleración-tiempo proporciona una representación visual poderosa de cómo cambia la aceleración de un objeto a lo largo del tiempo. Este artículo explorará en detalle qué representa este tipo de gráfica, cómo construirla y su importancia en la resolución de problemas.

Índice
  1. Qué representa una gráfica de aceleración-tiempo
  2. Cómo hacer una gráfica de tiempo de aceleración
    1. Paso 1: Obtener datos de velocidad
    2. Paso 2: Calcular la aceleración
    3. Paso 3: Crear la gráfica
  3. Relación entre aceleración y tiempo: Ejemplos
    1. Ejemplo 1: Aceleración constante
    2. Ejemplo 2: Aceleración variable
    3. Ejemplo 3: Desaceleración constante
  4. Consultas habituales sobre gráficas de aceleración-tiempo
    1. ¿Cómo interpretar la pendiente de una gráfica de aceleración-tiempo?
    2. ¿Cómo interpretar el área bajo la curva de una gráfica de aceleración-tiempo?
    3. ¿Qué diferencia hay entre una gráfica de velocidad-tiempo y una gráfica de aceleración-tiempo?
  5. Tabla comparativa: Gráficas de movimiento
  6. Aplicaciones de las gráficas de aceleración-tiempo

Qué representa una gráfica de aceleración-tiempo

Una gráfica de aceleración-tiempo muestra la aceleración de un objeto en el eje vertical (eje y) en función del tiempo en el eje horizontal (eje x). La pendiente de la línea en la gráfica representa el cambio en la aceleración con respecto al tiempo, mientras que el área bajo la curva representa el cambio en la velocidad durante un intervalo de tiempo específico. Un valor positivo de aceleración indica que la velocidad está aumentando, mientras que un valor negativo indica que la velocidad está disminuyendo (desaceleración). Una aceleración cero implica velocidad constante.

Tipos de gráficas de aceleración-tiempo:

  • Línea recta horizontal: Indica una aceleración constante. La aceleración no cambia con el tiempo.
  • Línea recta inclinada: Indica una aceleración que cambia a una tasa constante. La aceleración aumenta o disminuye linealmente con el tiempo.
  • Curva: Indica una aceleración que cambia a una tasa variable. La aceleración no es constante y puede aumentar o disminuir de forma no lineal.

Cómo hacer una gráfica de tiempo de aceleración

Construir una gráfica de aceleración-tiempo generalmente implica varios pasos, partiendo de información sobre la velocidad o la posición del objeto:

Paso 1: Obtener datos de velocidad

Se necesita información sobre la velocidad del objeto en diferentes instantes de tiempo. Esta información puede provenir de:

  • Mediciones directas: Utilizando instrumentos como velocímetros o sensores de velocidad.
  • Cálculos a partir de datos de posición: Si se conoce la posición del objeto en diferentes momentos, la velocidad se puede calcular como el cambio de posición dividido por el cambio de tiempo (velocidad = Δposición/Δtiempo).
  • Ecuaciones de movimiento: En situaciones ideales, se pueden utilizar ecuaciones cinemáticas para calcular la velocidad en diferentes momentos.

Paso 2: Calcular la aceleración

Una vez que se tiene la información de velocidad, se calcula la aceleración para diferentes intervalos de tiempo. La aceleración se define como el cambio de velocidad dividido por el cambio de tiempo (aceleración = Δvelocidad/Δtiempo). Es importante notar que la aceleración puede ser positiva (aumento de velocidad), negativa (disminución de velocidad) o cero (velocidad constante).

Paso 3: Crear la gráfica

Con los datos de tiempo y aceleración calculados, se crea la gráfica. El tiempo se representa en el eje x y la aceleración en el eje y. Se trazan los puntos correspondientes y se unen para formar la gráfica. El tipo de gráfica (línea recta, curva, etc.) dependerá de cómo cambie la aceleración con el tiempo.

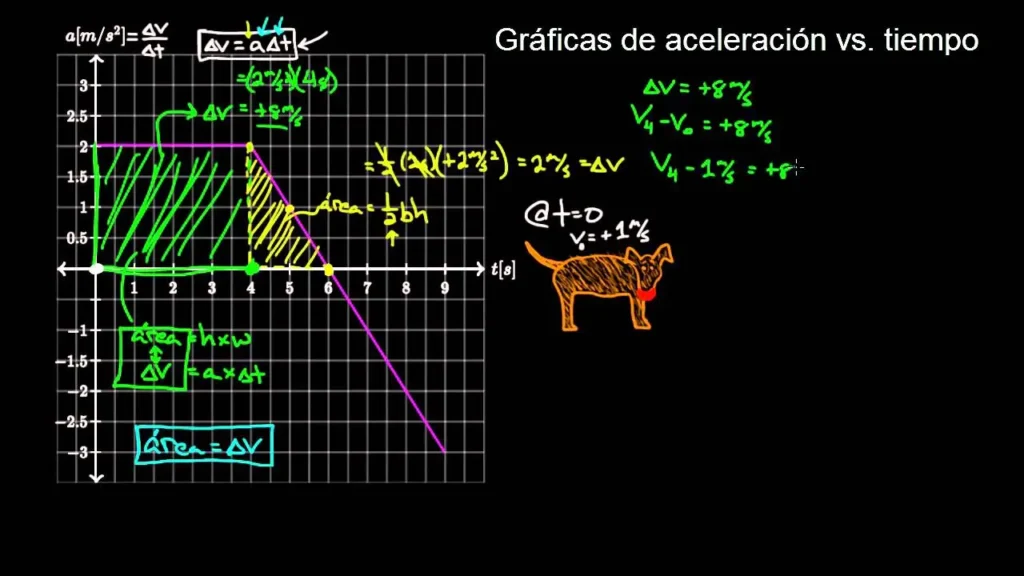

aceleracion tiempo grafica - Cómo hacer una gráfica de tiempo de aceleración

Relación entre aceleración y tiempo: Ejemplos

Veamos algunos ejemplos concretos para ilustrar la relación entre aceleración y tiempo:

Ejemplo 1: Aceleración constante

Un objeto se mueve con una aceleración constante de 5 m/s². La gráfica de aceleración-tiempo sería una línea recta horizontal a 5 m/s². La velocidad del objeto aumentará linealmente con el tiempo.

aceleracion tiempo grafica - Cuál es la relación entre la aceleración y el tiempo

Ejemplo 2: Aceleración variable

Un cohete durante el despegue experimenta una aceleración que aumenta con el tiempo a medida que quema combustible. La gráfica de aceleración-tiempo mostraría una curva ascendente. La velocidad del cohete aumentaría a un ritmo cada vez mayor.

Ejemplo 3: Desaceleración constante

Un automóvil frena con una desaceleración constante de -2 m/s². La gráfica de aceleración-tiempo sería una línea recta horizontal a -2 m/s². La velocidad del automóvil disminuirá linealmente con el tiempo hasta detenerse.

Consultas habituales sobre gráficas de aceleración-tiempo

A continuación, se responden algunas de las preguntas más frecuentes sobre las gráficas de aceleración-tiempo:

¿Cómo interpretar la pendiente de una gráfica de aceleración-tiempo?

La pendiente de una gráfica de aceleración-tiempo representa la tasa de cambio de la aceleración con respecto al tiempo, a menudo llamada la derivada de la aceleración respecto al tiempo o tirón (jerk).

¿Cómo interpretar el área bajo la curva de una gráfica de aceleración-tiempo?

El área bajo la curva de una gráfica de aceleración-tiempo representa el cambio en la velocidad durante el intervalo de tiempo considerado. Un área positiva indica un aumento en la velocidad, mientras que un área negativa indica una disminución.

¿Qué diferencia hay entre una gráfica de velocidad-tiempo y una gráfica de aceleración-tiempo?

Una gráfica de velocidad-tiempo muestra la velocidad en función del tiempo, mientras que una gráfica de aceleración-tiempo muestra la aceleración en función del tiempo. La pendiente de una gráfica de velocidad-tiempo representa la aceleración, y la pendiente de una gráfica de aceleración-tiempo representa el tirón.

aceleracion tiempo grafica - Qué representa una gráfica de aceleración de tiempo

Tabla comparativa: Gráficas de movimiento

Gráfica Eje X Eje Y Pendiente Área bajo la curva
Posición-tiempo Tiempo Posición Velocidad Desplazamiento
Velocidad-tiempo Tiempo Velocidad Aceleración Desplazamiento
Aceleración-tiempo Tiempo Aceleración Tirón (Jerk) Cambio en la velocidad

Aplicaciones de las gráficas de aceleración-tiempo

Las gráficas de aceleración-tiempo tienen amplias aplicaciones en diversos campos, incluyendo:

  • Ingeniería automotriz: Análisis del rendimiento de los vehículos, diseño de sistemas de frenado y control de estabilidad.
  • Ingeniería aeroespacial: Diseño de cohetes y aviones, análisis de trayectorias de vuelo.
  • Física: Estudio del movimiento de objetos en diferentes situaciones, análisis de fuerzas y momentos.
  • Deportes: Análisis del rendimiento de atletas, optimización de técnicas deportivas.

Las gráficas de aceleración-tiempo son herramientas esenciales para comprender y analizar el movimiento de los objetos. Su capacidad para representar visualmente la relación entre la aceleración y el tiempo permite una mejor comprensión de los fenómenos físicos y facilita la resolución de problemas en diversas disciplinas.
