Activar tarjeta gráfica en solidworks para un rendimiento óptimo

SolidWorks, un software de diseño asistido por computadora (CAD) ampliamente utilizado, exige un hardware potente para funcionar correctamente. Una parte crucial de este hardware es la tarjeta gráfica, responsable de la visualización de modelos 3D complejos. Si experimentas un rendimiento lento, renderizado deficiente o problemas de visualización en SolidWorks, es posible que debas activar tu tarjeta gráfica o asegurarte de que está configurada correctamente. Esta tutorial te mostrará cómo optimizar la configuración gráfica de SolidWorks para un rendimiento fluido y eficiente.

¿Cómo saber si SolidWorks está usando mi tarjeta gráfica?

Antes de realizar cualquier ajuste, es fundamental verificar si SolidWorks está utilizando correctamente tu tarjeta gráfica. Una manera sencilla de hacerlo es mediante la herramienta de diagnóstico integrada en SolidWorks. Sigue estos pasos:

1. Instalación de SolidWorks: Durante el proceso de instalación, SolidWorks proporciona una opción para ejecutar un diagnóstico del sistema. Esta opción te permite verificar la compatibilidad de tu tarjeta gráfica y los controladores.
2. Ejecutar el Diagnóstico: Una vez completada la instalación, busca la opción "Ejecutar diagnóstico del sistema" o similar. Esto iniciará una herramienta que analiza tu hardware y te informa sobre la compatibilidad de tu tarjeta gráfica con SolidWorks.
3. Interpretación de Resultados: El diagnóstico te mostrará si tu tarjeta gráfica y los controladores son compatibles con SolidWorks. Si hay algún problema, se te indicará qué acciones debes tomar.

Si el diagnóstico indica problemas de compatibilidad, asegúrate de tener instalados los controladores más recientes para tu tarjeta gráfica. Puedes descargarlos desde el sitio web del fabricante (NVIDIA, AMD o Intel).

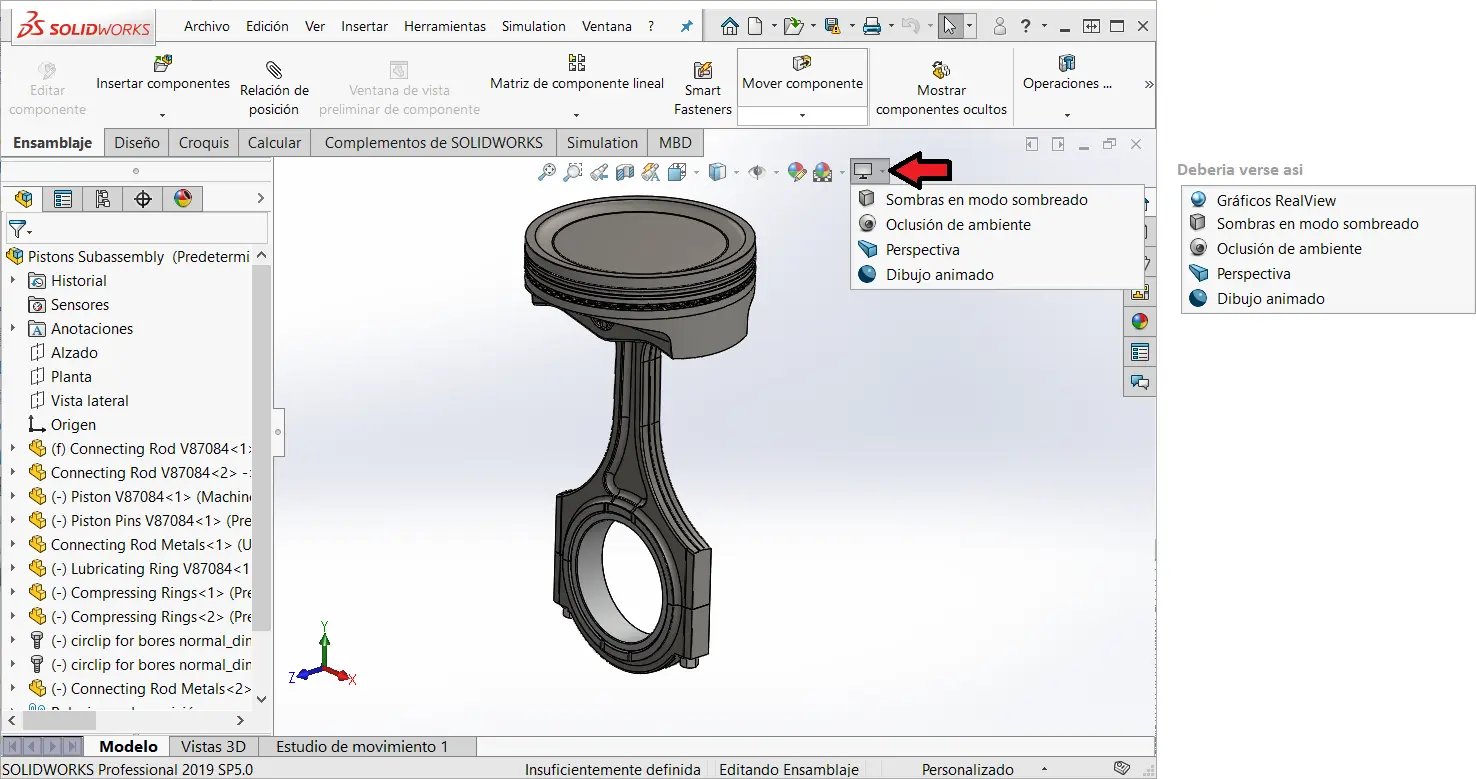

Activar los Gráficos RealView en SolidWorks

SolidWorks ofrece la opción de activar los gráficos RealView para mejorar la calidad visual de tus modelos. Esta función utiliza el procesamiento de la tarjeta gráfica para renderizar imágenes más realistas. Para activarla, sigue estos pasos:

1. Menú Ver: Abre el menú "Ver" en la barra de menú principal de SolidWorks.
2. Visualizar: Selecciona la opción "Visualizar".
3. Gráficos RealView: Selecciona "Gráficos RealView". Se te mostrarán las opciones de configuración.

Ten en cuenta que los Gráficos RealView pueden no estar disponibles si se activa la Configuración de ensamblaje grande para un ensamblaje. En este caso, deberás deshabilitar la configuración de ensamblaje grande para poder utilizar los Gráficos RealView.

Configuración Óptima de la Tarjeta Gráfica para SolidWorks

Además de activar los Gráficos RealView, puedes optimizar la configuración de tu tarjeta gráfica para mejorar el rendimiento de SolidWorks. Esto implica ajustar las opciones de gráficos dentro de la configuración de SolidWorks.

Para acceder a la configuración gráfica, busca las opciones de "Opciones" o "Preferencias" dentro del menú de SolidWorks. Dentro de estas opciones, encontrarás una sección dedicada a la configuración gráfica. Los ajustes específicos variarán dependiendo de la versión de SolidWorks, pero generalmente podrás encontrar opciones como:

• Hardware gráfico: Selecciona tu tarjeta gráfica como dispositivo de renderizado principal.
• Calidad de renderizado: Ajusta la calidad del renderizado para equilibrar la velocidad y la calidad visual. Opciones como "Alto", "Medio" y "Bajo" te permitirán ajustar este parámetro.
• Antialiasing: Activa el antialiasing para suavizar los bordes de los modelos 3D. Sin embargo, esto puede afectar el rendimiento, por lo que podrías necesitar ajustar este parámetro según tu hardware.
• Sombreado: Selecciona el tipo de sombreado que mejor se adapte a tus necesidades. Un sombreado más complejo dará como resultado imágenes más realistas, pero reducirá el rendimiento.
• Texturas: Ajusta la calidad de las texturas. Texturas de alta resolución mejoran la calidad visual, pero pueden afectar el rendimiento.

Experimenta con diferentes configuraciones para encontrar el equilibrio óptimo entre rendimiento y calidad visual. Si tienes problemas de rendimiento, reduce la calidad de los ajustes gráficos. Si la calidad visual es tu prioridad, puedes aumentar la calidad de los gráficos, pero ten en cuenta que esto puede reducir el rendimiento.

Consultas Habituales sobre la Activación de la Tarjeta Gráfica en SolidWorks

A continuación, se responden algunas consultas habituales sobre la activación de la tarjeta gráfica en SolidWorks:

¿Por qué SolidWorks es lento?

La lentitud en SolidWorks puede deberse a varios factores, incluyendo una configuración incorrecta de la tarjeta gráfica, falta de memoria RAM, un procesador lento o un modelo 3D demasiado complejo. Verificar la configuración de la tarjeta gráfica y actualizar los controladores son los primeros pasos para solucionar este problema.

¿Cómo mejorar el rendimiento de SolidWorks?

Para mejorar el rendimiento de SolidWorks, considera lo siguiente: actualizar los controladores de la tarjeta gráfica, optimizar la configuración gráfica, cerrar programas innecesarios, aumentar la memoria RAM del equipo, usar un procesador más potente y simplificar los modelos 3D.

¿Qué tarjeta gráfica necesito para SolidWorks?

Las necesidades de tarjeta gráfica para SolidWorks dependen de la complejidad de los modelos 3D que manejas. Para modelos simples, una tarjeta gráfica integrada puede ser suficiente. Sin embargo, para modelos complejos, se recomienda una tarjeta gráfica dedicada de gama media o alta con una buena cantidad de memoria VRAM (memoria de video).

¿SolidWorks utiliza la GPU?

Sí, SolidWorks utiliza la GPU (Unidad de Procesamiento Gráfico) para el renderizado de modelos 3D, especialmente cuando se utilizan funciones como los Gráficos RealView. Una GPU potente es esencial para un rendimiento óptimo.

Tabla Comparativa de Configuraciones Gráficas

Esta tabla muestra una comparación general. Los resultados pueden variar dependiendo del hardware específico.

Lista de Verificaciones para Optimizar el Rendimiento Gráfico de SolidWorks

• Instalar los controladores más recientes de la tarjeta gráfica.
• Activar los Gráficos RealView .
• Optimizar la configuración gráfica de SolidWorks.
• Aumentar la memoria RAM del equipo si es necesario.
• Cerrar programas innecesarios mientras se utiliza SolidWorks.
• Simplificar los modelos 3D si es posible.
• Considerar actualizar el procesador si el rendimiento sigue siendo bajo.

Siguiendo estos pasos, podrás activar tu tarjeta gráfica correctamente en SolidWorks y disfrutar de un rendimiento óptimo. Recuerda que la configuración ideal dependerá de tu hardware específico y de la complejidad de tus modelos 3D. Experimenta con diferentes configuraciones para encontrar el equilibrio perfecto entre rendimiento y calidad visual.
