MATLAB es una herramienta poderosa para la visualización de datos, pero a menudo es necesario ajustar los límites de los ejes de una gráfica para mejorar la claridad y la interpretación de los resultados. Este artículo proporciona una información sobre cómo controlar los límites de los ejes en tus gráficos de MATLAB, cubriendo desde los comandos básicos hasta técnicas avanzadas para un control preciso de la visualización.

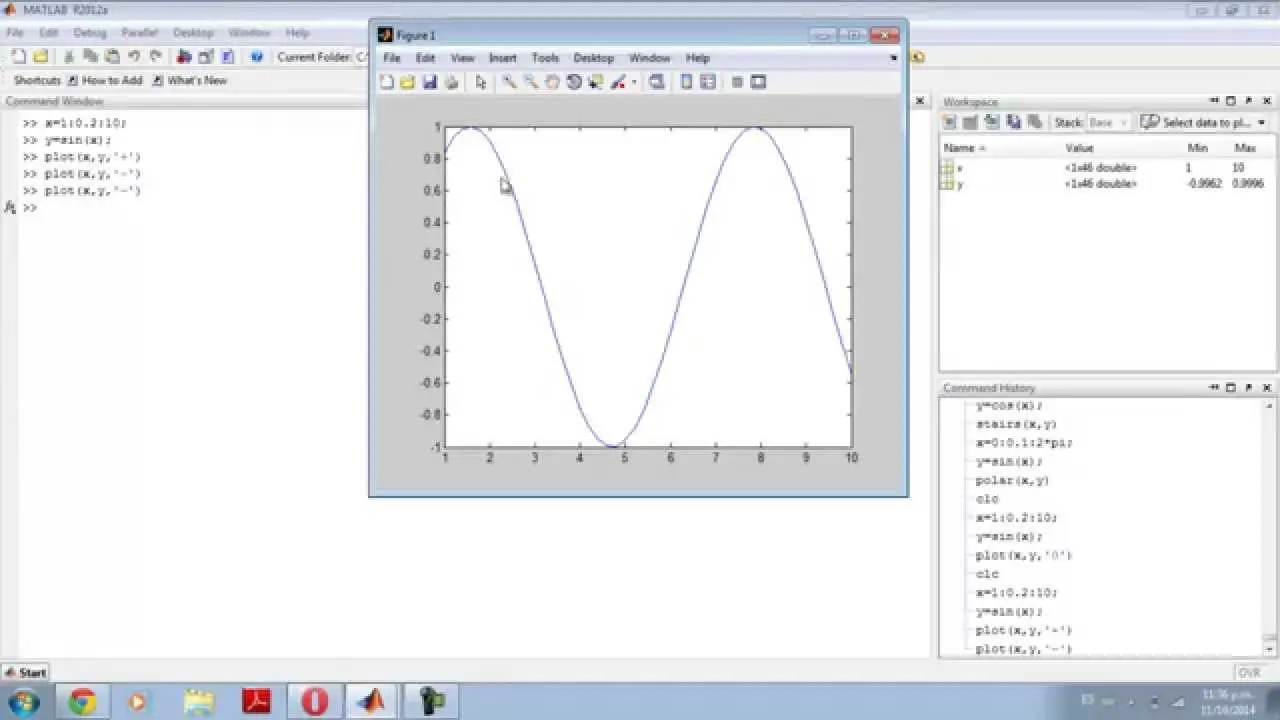

Comandos Básicos para Ajustar Límites
Las funciones más comunes para modificar los límites de los ejes en MATLAB son xlim, ylimy zlim. Estas funciones permiten especificar los valores mínimo y máximo para cada eje (x, y, z respectivamente). La sintaxis es sencilla e intuitiva:
xlim([xmin xmax]): Establece los límites del eje x.ylim([ymin ymax]): Establece los límites del eje y.zlim([zmin zmax]): Establece los límites del eje z (para gráficos 3D).
Por ejemplo, para establecer el límite del eje x entre 0 y 10, y el eje y entre -5 y 5, se usaría:
xlim([0 10]);ylim([-5 5]);Estos comandos se pueden usar después de generar la gráfica o incluso dentro de la misma instrucción de creación del gráfico, ofreciendo flexibilidad en la configuración.
Ajustes más precisos con axis
La función axisproporciona un control más amplio sobre los límites y la apariencia de los ejes. Permite especificar los límites de manera más flexible y ofrece opciones adicionales para el ajuste de la relación de aspecto.
Algunas de sus opciones incluyen:
axis([xmin xmax ymin ymax]): Establece los límites de los ejes x e y simultáneamente.axis equal: Establece la misma escala para los ejes x e y.axis square: Crea un gráfico cuadrado, con los ejes x e y de igual longitud.axis tight: Ajusta los límites de los ejes para que se ajusten a los datos.axis auto: Restablece los límites de los ejes a los valores automáticos.
Por ejemplo, para crear un gráfico cuadrado con los límites ajustados automáticamente a los datos, se usaría:
axis square;axis tight;Control Avanzado: Límites Dinámicos y Automáticos
En situaciones donde los datos cambian dinámicamente, es útil ajustar los límites de los ejes de manera automática. MATLAB ofrece varias estrategias para lograr esto:
- Ajustes automáticos con axis auto : Como se mencionó anteriormente,
axis autorestablece los límites a los valores calculados automáticamente por MATLAB basados en los datos. Esto es útil para gráficos que se actualizan constantemente. - Límites basados en los datos: Puedes calcular los límites mínimo y máximo de tus datos manualmente y usarlos para establecer los límites de los ejes. Esto proporciona un control preciso y evita posibles problemas con valores atípicos que puedan distorsionar la escala.
- Límites con márgenes: Para añadir un margen adicional a los límites calculados automáticamente, puedes agregar un pequeño porcentaje o un valor fijo a los valores mínimo y máximo. Esto asegura que todos los datos sean visibles y no queden cortados en los bordes del gráfico.

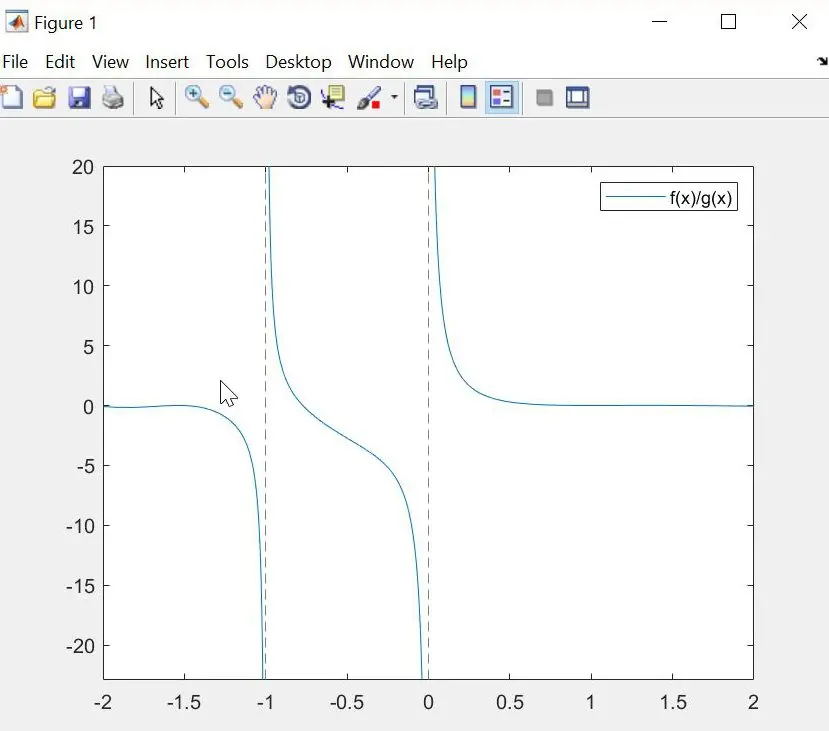

Ejemplos Prácticos
Consideremos un ejemplo con datos aleatorios:
x = 1:10;y = rand(1,10)100;plot(x,y);Para ajustar los límites del eje y entre 0 y 120, usaríamos:
ylim([0 120]);Para ajustar los límites de ambos ejes y crear un gráfico cuadrado:
axis equal;axis([0 11 0 120]);Tabla Comparativa de Funciones
| Función | Descripción | Ejes |
|---|---|---|
xlim | Ajusta los límites del eje x | x |
ylim | Ajusta los límites del eje y | y |
zlim | Ajusta los límites del eje z | z |
axis | Control general de los ejes, incluyendo límites y aspecto | x, y, z |
Consultas Habituales
¿Cómo evitar que los datos se corten en los bordes del gráfico?
Añade un margen a los límites calculados automáticamente utilizando un porcentaje o un valor fijo.
¿Cómo establecer la misma escala para los ejes x e y?
Utiliza axis equal.
¿Cómo crear un gráfico cuadrado?
Utiliza axis square.
¿Cómo ajustar los límites automáticamente a los datos?
Utiliza axis tighto axis auto.
Conclusión
El control preciso de los límites de los ejes en las gráficas de MATLAB es esencial para una visualización efectiva de los datos. Este artículo ha presentado las funciones y técnicas clave para lograr este control, desde los comandos básicos hasta estrategias más avanzadas para manejar datos dinámicos y lograr una representación visual clara y precisa de tus resultados. Experimentar con estas funciones y técnicas te permitirá dominar la visualización de datos en MATLAB y comunicar tus hallazgos de forma efectiva.
