El amortiguamiento viscoso es un fenómeno fundamental en la física y la ingeniería que describe la disipación de energía en un sistema oscilatorio. A diferencia de otros tipos de amortiguamiento, el viscoso se caracteriza por una fuerza de resistencia proporcional a la velocidad del objeto en movimiento. Este artículo explorará en detalle el amortiguamiento viscoso, incluyendo su representación gráfica, métodos de cálculo y diferentes tipos.
El coeficiente de amortiguamiento viscoso
La magnitud del amortiguamiento viscoso se cuantifica mediante el coeficiente de amortiguamiento viscoso (c), que representa la relación entre la fuerza de amortiguamiento y la velocidad. Sus unidades son Ns/m o kg/s. Un valor de 'c' mayor indica una mayor resistencia al movimiento y, por lo tanto, un amortiguamiento más fuerte. En sistemas como amortiguadores de aceite, este coeficiente se puede determinar utilizando principios de mecánica de fluidos.
Cálculo del amortiguamiento viscoso
El amortiguamiento viscoso se modela matemáticamente mediante una ecuación diferencial que describe el movimiento de un sistema oscilatorio. Consideremos un sistema masa-resorte con amortiguamiento viscoso:
ma = -kx - λv
Donde:
- m: masa del objeto
- a: aceleración del objeto
- k: constante de elasticidad del resorte
- x: desplazamiento del objeto
- λ: coeficiente de amortiguamiento viscoso (a menudo representado como 2γm)
- v: velocidad del objeto
Esta ecuación se puede reescribir como una ecuación diferencial de segundo orden:
d²x/dt² + 2γ dx/dt + ω₀²x = 0
Donde:
- γ = λ/(2m): constante de amortiguamiento
- ω₀ = √(k/m): frecuencia natural del sistema
La solución de esta ecuación depende del valor de γ en relación con ω₀, dando lugar a tres tipos de amortiguamiento:
Oscilaciones amortiguadas (γ < ω₀):
El sistema oscila con una amplitud que decrece exponencialmente con el tiempo. La frecuencia de oscilación es menor que la frecuencia natural. La solución general es:
x(t) = A₀e⁻γt sin(ωt + φ)
Donde:
- A₀: amplitud inicial
- ω = √(ω₀² - γ²): frecuencia amortiguada
- φ: fase inicial

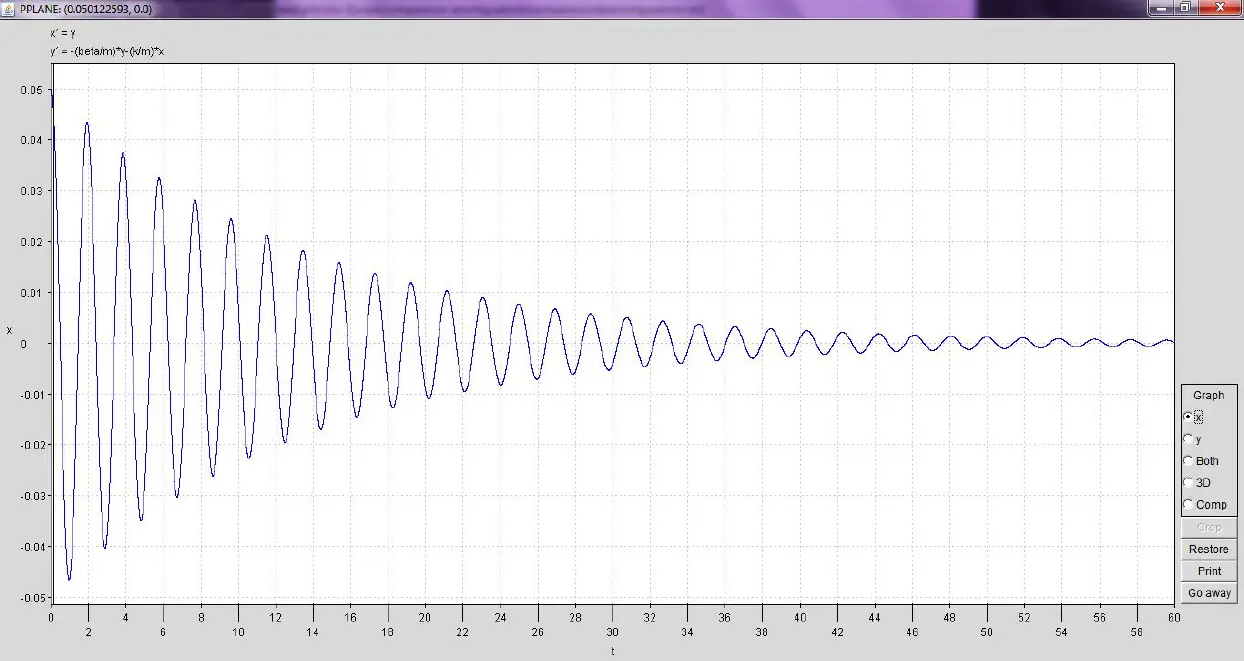

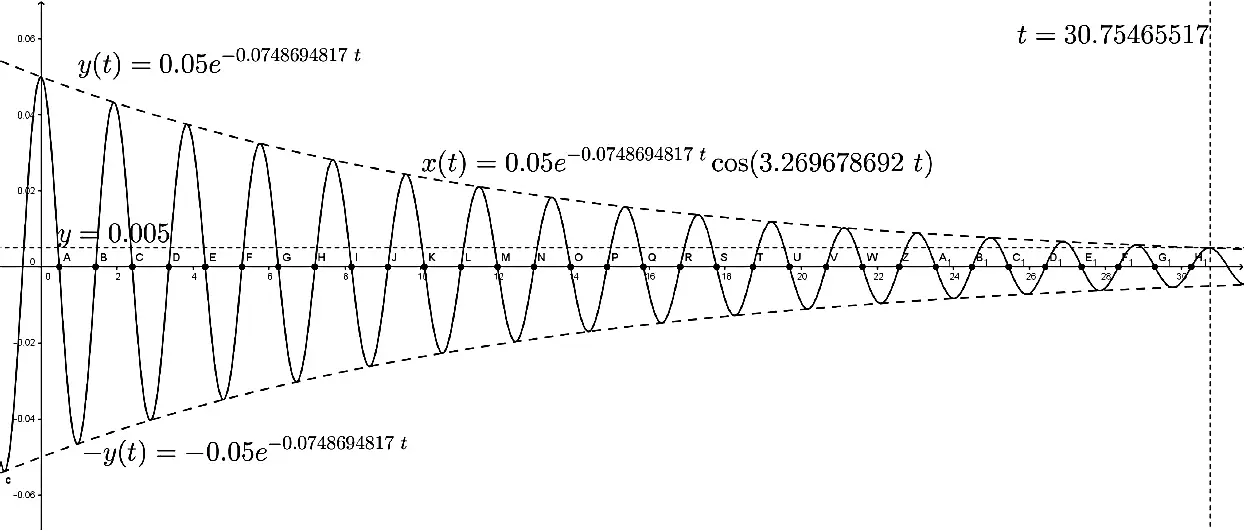

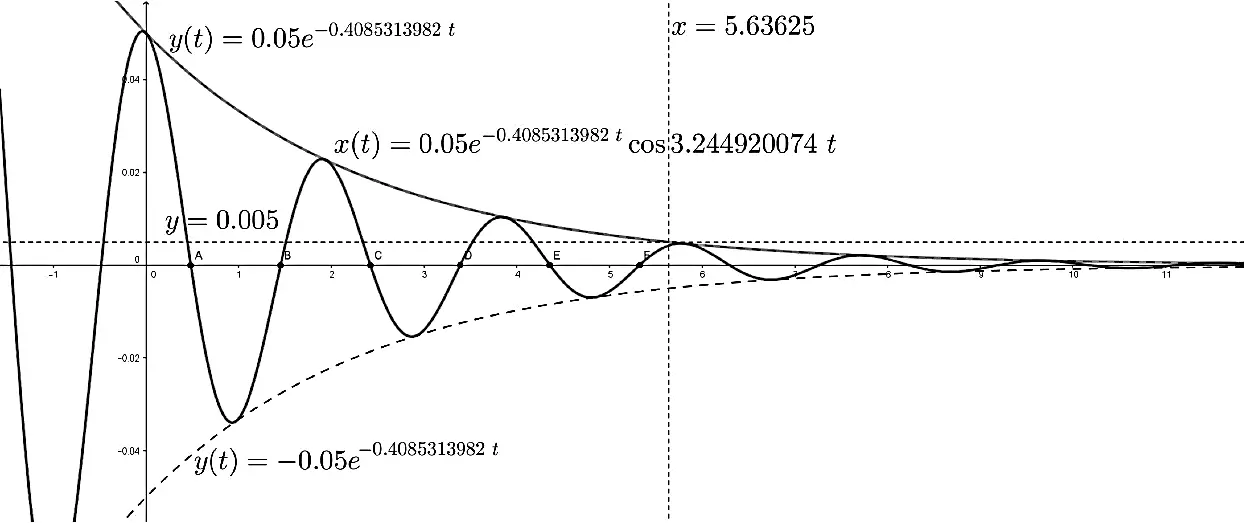

Gráfica: La gráfica muestra una oscilación sinusoidal decreciente con el tiempo. La envolvente de la oscilación sigue una función exponencial decreciente.
Oscilaciones críticas (γ = ω₀):
El sistema regresa a su posición de equilibrio lo más rápido posible sin oscilar. La solución general es:
x(t) = (A + Bt)e⁻γt
Gráfica: La gráfica muestra una curva que decae exponencialmente hacia cero sin cruzar el eje x más de una vez.
Oscilaciones sobreamortiguadas (γ > ω₀):
El sistema regresa a su posición de equilibrio de forma más lenta que en el caso crítico, sin oscilar. La solución general es:
x(t) = Ae^-(γ+ω)t + Be^-(γ-ω)t
Donde ω = √(γ² - ω₀²)
Gráfica: La gráfica muestra una curva que decae exponencialmente hacia cero sin oscilar, con un decaimiento más lento que en el caso crítico.
Tipos de Amortiguamiento
Además del amortiguamiento viscoso, existen otros tipos de amortiguamiento:
- Amortiguamiento estructural: Se debe a la fricción interna en los materiales y estructuras, incluyendo las uniones y articulaciones.
- Amortiguamiento por fricción seca: Ocurre cuando las superficies en contacto se deslizan entre sí, produciendo una fuerza de rozamiento independiente de la velocidad.
- Amortiguamiento por fluidos: Se produce por la resistencia que ofrece un fluido al movimiento de un objeto a través de él. El amortiguamiento viscoso es un caso particular de este tipo.
Aplicaciones del amortiguamiento viscoso
El amortiguamiento viscoso tiene amplias aplicaciones en diversas áreas, incluyendo:
- Ingeniería mecánica: Diseño de amortiguadores en vehículos, sistemas de suspensión, y control de vibraciones en máquinas.
- Ingeniería civil: Diseño de estructuras resistentes a terremotos y mitigación de vibraciones en puentes y edificios.
- Instrumentación: Diseño de galvanómetros y otros instrumentos de medida sensibles a vibraciones.
Medida de la constante de amortiguamiento
Existen diferentes métodos para determinar la constante de amortiguamiento, incluyendo el método del decremento logarítmico. Este método se basa en medir la disminución de la amplitud de las oscilaciones a lo largo del tiempo. Mediante el análisis de la razón entre amplitudes sucesivas se puede calcular γ y, por lo tanto, el coeficiente de amortiguamiento viscoso.
Energía en un oscilador amortiguado
La energía de un oscilador amortiguado decrece con el tiempo debido a la disipación de energía por el amortiguamiento viscoso. Esta disipación de energía se manifiesta como calor. La tasa de disminución de la energía es proporcional al cuadrado de la velocidad y al coeficiente de amortiguamiento.
Conclusión
El amortiguamiento viscoso es un concepto crucial en la comprensión del comportamiento de sistemas oscilatorios. Su correcta modelación y consideración en el diseño de sistemas es fundamental para optimizar su rendimiento y durabilidad. La comprensión de sus diferentes tipos y métodos de cálculo, así como su representación gráfica, permiten abordar eficazmente una amplia gama de problemas de ingeniería.
