En el análisis de señales periódicas, como las ondas sonoras o las oscilaciones de un péndulo, dos conceptos fundamentales son la amplitud y el periodo. Comprender su significado y relación es crucial para interpretar el comportamiento de estos sistemas.
¿Qué es la Amplitud?
La amplitud representa la distancia máxima que se desvía una onda o una oscilación desde su posición de equilibrio o reposo. Esencialmente, mide la intensidad o fuerza de la señal. En una gráfica, la amplitud se visualiza como la distancia vertical entre el punto más alto (cresta) y el punto de equilibrio, o entre el punto más bajo (valle) y el punto de equilibrio. Una amplitud mayor indica una señal más intensa o una oscilación más vigorosa.
Para una onda sinusoidal, la amplitud se representa con la letra 'A' y se mide en las mismas unidades que la magnitud que se está representando (por ejemplo, metros para el desplazamiento de un péndulo, voltios para un voltaje, etc.).
¿Qué es el Periodo?
El periodo, representado por la letra 'T', se define como el tiempo que tarda una onda o una oscilación en completar un ciclo completo. Un ciclo se refiere a una oscilación completa, desde un punto inicial hasta regresar a ese mismo punto con la misma dirección y velocidad. En una gráfica, el periodo se mide como la distancia horizontal entre dos puntos consecutivos que tienen la misma fase (por ejemplo, dos crestas o dos valles consecutivos).
El periodo se mide generalmente en segundos (s), aunque otras unidades de tiempo pueden ser apropiadas dependiendo del contexto. Un periodo corto implica una oscilación rápida, mientras que un periodo largo implica una oscilación lenta.
Frecuencia: La Relación Inversa
Un concepto estrechamente relacionado con el periodo es la frecuencia (f). La frecuencia representa el número de ciclos que se completan en una unidad de tiempo. La relación entre la frecuencia y el periodo es inversa y se expresa mediante la fórmula:
f = 1/T
donde 'f' se mide en Hertz (Hz), que representa ciclos por segundo. Por lo tanto, una frecuencia alta indica un periodo corto, y viceversa.
Representación Gráfica

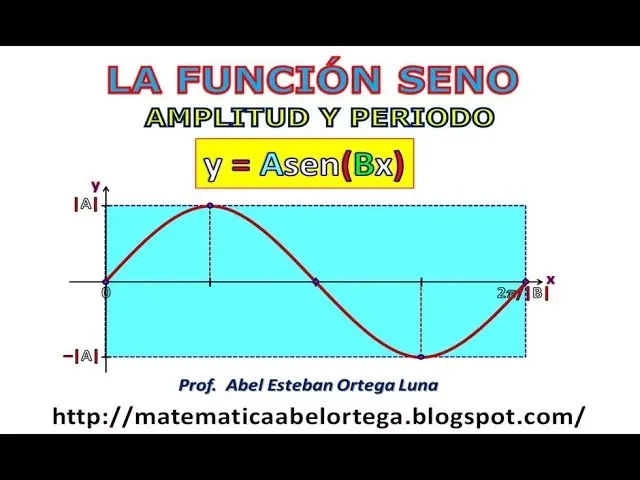

La mejor manera de visualizar la amplitud y el periodo es a través de una gráfica. Una gráfica típica mostrará la magnitud de la onda (desplazamiento, voltaje, etc.) en el eje vertical (eje Y) y el tiempo en el eje horizontal (eje X). La amplitud se observa como la distancia máxima desde la línea de equilibrio hasta la cresta o el valle de la onda. El periodo se observa como la distancia horizontal entre dos crestas o dos valles consecutivos.
Ejemplos Prácticos
Ejemplo 1: Onda Sonora
Imagine una onda sonora. La amplitud determina el volumen del sonido: una mayor amplitud significa un sonido más fuerte. El periodo determina el tono del sonido: un periodo corto corresponde a un tono alto (alta frecuencia), mientras que un periodo largo corresponde a un tono bajo (baja frecuencia).
Ejemplo 2: Movimiento de un Péndulo
Considere un péndulo oscilando. La amplitud es la distancia máxima que el péndulo se desplaza desde su posición de reposo. El periodo es el tiempo que tarda en completar una oscilación completa (de un extremo a otro y de regreso).
Cálculo de Amplitud y Periodo
El cálculo de la amplitud es relativamente sencillo a partir de una gráfica: se mide la distancia vertical entre la línea de equilibrio y el punto más alto (o bajo) de la onda. El cálculo del periodo también es directo: se mide la distancia horizontal entre dos puntos consecutivos que están en la misma fase (dos crestas o dos valles).
Relación con el Movimiento Armónico Simple (MAS)
El movimiento armónico simple (MAS) es un tipo de movimiento oscilatorio que se caracteriza por una fuerza restauradora proporcional al desplazamiento. La ecuación que describe el MAS implica la amplitud, la frecuencia angular (ω = 2πf) y el tiempo. La amplitud representa el desplazamiento máximo desde la posición de equilibrio, mientras que la frecuencia angular determina la rapidez de la oscilación. El periodo está relacionado con la frecuencia angular por la ecuación T = 2π/ω.
Tabla Comparativa: Amplitud vs. Periodo
| Característica | Amplitud | Periodo |
|---|---|---|
| Definición | Desplazamiento máximo desde el equilibrio | Tiempo para completar un ciclo |
| Representación gráfica | Distancia vertical | Distancia horizontal |
| Unidad | Depende de la magnitud (ej. metros, voltios) | Segundos (s) |
| Relación con la frecuencia | Independiente | Inversamente proporcional (T = 1/f) |
Consultas Habituales
- ¿Cómo afecta la amplitud al periodo? La amplitud no afecta al periodo en un MAS ideal. Sin embargo, en sistemas reales, una amplitud muy grande puede introducir no linealidades que alteran ligeramente el periodo.
- ¿Cómo se mide la amplitud y el periodo en una gráfica? La amplitud se mide como la distancia vertical desde el punto de equilibrio hasta la cresta o el valle. El periodo se mide como la distancia horizontal entre dos puntos consecutivos en la misma fase (dos crestas o dos valles).
- ¿Cuál es la diferencia entre frecuencia y periodo? La frecuencia es el número de ciclos por unidad de tiempo, mientras que el periodo es el tiempo que tarda en completarse un ciclo. Son inversas entre sí (f = 1/T).
La amplitud y el periodo son parámetros esenciales para describir el comportamiento de las ondas y las oscilaciones. Su comprensión es fundamental en diversos campos, desde la física y la ingeniería hasta la música y las telecomunicaciones. La relación inversa entre el periodo y la frecuencia proporciona una herramienta poderosa para analizar y predecir el comportamiento de sistemas oscilatorios.
