Añadir error a gráfica para representar la incertidumbre

La representación gráfica de datos es fundamental en cualquier ámbito científico o de análisis de datos. Sin embargo, una gráfica que no muestre la incertidumbre asociada a los datos puede ser engañosa y llevar a conclusiones erróneas. Por ello, es crucial entender cómo añadir error a una gráfica para reflejar de manera precisa la fiabilidad de los resultados. Este artículo explora diferentes métodos para representar el error en gráficos, desde los más sencillos hasta los más complejos, proporcionando una información para una visualización de datos efectiva y transparente.

Tipos de errores y su representación gráfica

Antes de abordar cómo añadir error a una gráfica, es importante distinguir los diferentes tipos de errores que podemos encontrar:

• Error aleatorio: Fluctuaciones impredecibles en los datos, debidas a factores incontrolables. Se representa mediante barras de error.
• Error sistemático: Un error constante que afecta a todas las mediciones de la misma manera. Es más difícil de detectar y corregir, y puede ser resultado de una calibración incorrecta de los instrumentos, por ejemplo. No se representa directamente en las barras de error, pero es fundamental considerarlo al interpretar los resultados.
• Error de medición: El error asociado a la precisión de los instrumentos de medición utilizados.
• Error de muestreo: El error que surge al trabajar con una muestra de la población en lugar de con toda la población.

Barras de error: La herramienta principal para mostrar incertidumbre

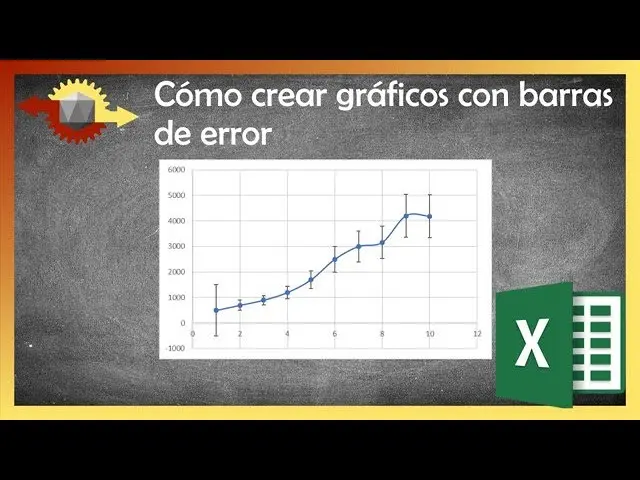

Las barras de error son la forma más común de mostrar la incertidumbre en una gráfica. Estas barras se extienden verticalmente (o horizontalmente, dependiendo de la orientación de la gráfica) desde cada punto de datos y representan el intervalo de incertidumbre alrededor de ese punto. La longitud de la barra de error indica la magnitud del error. Existen diferentes maneras de calcular y representar la longitud de las barras de error:

• Desviación estándar: Una medida de la dispersión de los datos alrededor de la media. Una barra de error que representa una desviación estándar muestra el rango dentro del cual se espera que se encuentre el 68% de las mediciones.
• Error estándar: Representa la desviación estándar de la media. Se calcula dividiendo la desviación estándar de los datos entre la raíz cuadrada del número de mediciones. Una barra de error basada en el error estándar indica el intervalo dentro del cual se espera que se encuentre la verdadera media de la población con un cierto nivel de confianza.
• Intervalo de confianza: Un rango de valores dentro del cual se estima que se encuentra el parámetro de la población con un determinado nivel de confianza (por ejemplo, un intervalo de confianza del 95% significa que hay un 95% de probabilidad de que el verdadero valor se encuentre dentro de ese rango).

Cómo calcular el error para añadir a la gráfica

Para añadir error a una gráfica, es necesario calcular el error asociado a cada punto de datos. El método utilizado dependerá del tipo de error que se quiera representar y de la naturaleza de los datos. A continuación, se muestra un ejemplo de cómo calcular el error estándar:

Ejemplo: Cálculo del error estándar

Supongamos que hemos realizado 5 mediciones de una cierta variable, obteniendo los siguientes resultados: 10, 12, 11, 13, 1

1. Calcular la media: (10 + 12 + 11 + 13 + 14) / 5 = 12
2. Calcular la desviación estándar: Se calcula la desviación de cada valor respecto a la media, se eleva al cuadrado cada desviación, se suman los cuadrados, se divide por N-1 (para obtener la desviación estándar muestral), y finalmente se calcula la raíz cuadrada. En este caso, la desviación estándar sería aproximadamente 5
3. Calcular el error estándar: Se divide la desviación estándar por la raíz cuadrada del número de mediciones (√5). El error estándar sería aproximadamente 0.7

Por lo tanto, las barras de error en la gráfica se extenderían 0.71 unidades por encima y por debajo de cada punto de datos.

Software para añadir errores a gráficos

La mayoría de los programas de análisis de datos y creación de gráficos permiten añadir error a una gráfica de forma sencilla. Algunos ejemplos incluyen:

• Excel: Permite añadir barras de error directamente a los gráficos, seleccionando los datos de error.
• R: Un potente lenguaje de programación para análisis estadístico, con múltiples paquetes que facilitan la creación de gráficos con barras de error.
• Python (con Matplotlib o Seaborn): Bibliotecas de Python que ofrecen funciones para crear gráficos personalizados, incluyendo la posibilidad de añadir barras de error.
• OriginPro: Un software potente para análisis de datos y gráficos científicos con capacidades avanzadas para el manejo de errores.
• Graphpad Prism: Software especializado en el análisis de datos biológicos y la creación de gráficos científicos con una interfaz intuitiva para añadir error a gráfica .

Consideraciones adicionales al añadir error a una gráfica

Para asegurar una representación clara y precisa de la incertidumbre, se deben tener en cuenta las siguientes consideraciones:

• Elegir el tipo de error adecuado: Seleccionar el tipo de error que mejor refleje la incertidumbre de los datos (desviación estándar, error estándar, intervalo de confianza).
• Especificar el tipo de error en la gráfica: Incluir una leyenda que explique lo que representan las barras de error.
• Utilizar un tamaño de fuente adecuado: Asegurarse de que las barras de error sean lo suficientemente grandes como para ser visibles, pero no tan grandes que obstruyan la lectura de la gráfica.
• Considerar el contexto: El tamaño y la importancia de las barras de error deben ser proporcionales a la magnitud de los datos. En algunos casos, las barras de error pueden ser muy pequeñas en comparación con el rango de datos, mientras que en otros casos pueden ser significativamente grandes, lo que indica una alta incertidumbre.
• No ocultar la incertidumbre: Nunca se debe ocultar la incertidumbre en los datos para presentar una imagen más atractiva o favorable. La transparencia y la honestidad en la representación de los datos son fundamentales para la integridad científica.

Consultas habituales sobre añadir error a gráfica

A continuación, se responden algunas de las consultas más habituales relacionadas con la inclusión de errores en gráficos:

¿Cómo añadir barras de error en Excel?

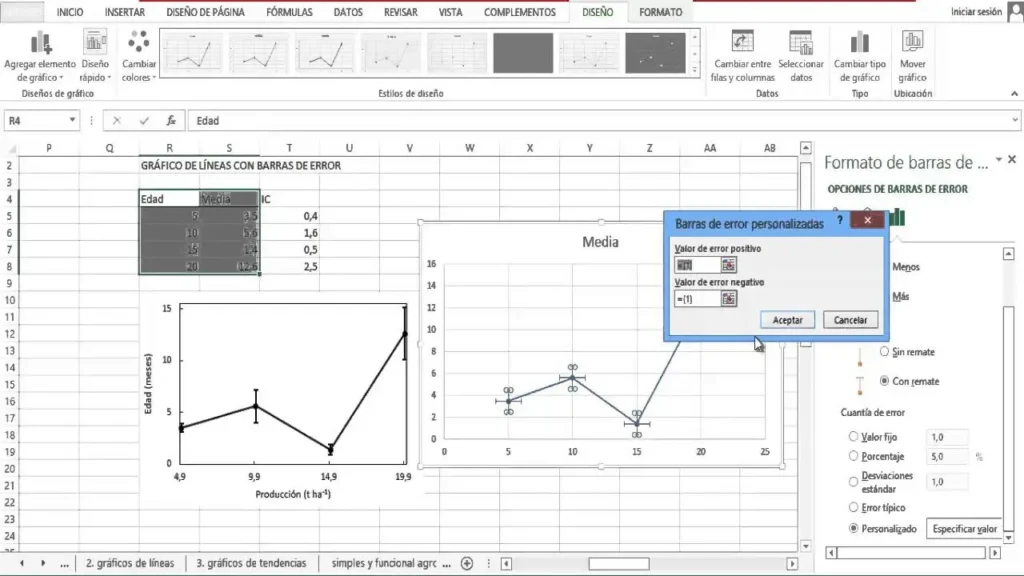

En Excel, después de crear un gráfico, selecciona los datos y ve a "Diseño" -> "Agregar Elemento de Gráfico" -> "Barras de Error". Selecciona la opción que mejor se adapte a tus necesidades (desviación estándar, error estándar, etc.).

¿Qué significa una barra de error grande?

Una barra de error grande indica una alta incertidumbre en los datos. Esto puede deberse a una alta variabilidad en las mediciones, a un tamaño de muestra pequeño o a otros factores que influyen en la precisión de los resultados.

¿Es necesario añadir barras de error a todos los gráficos?

Si bien no es obligatorio en todos los casos, añadir barras de error es altamente recomendable cuando se busca representar la incertidumbre asociada a los datos. Su omisión puede llevar a una interpretación incorrecta de los resultados.

¿Cómo interpretar las barras de error en una gráfica?

Las barras de error representan el intervalo de incertidumbre alrededor de cada punto de datos. Si las barras de error de dos puntos se superponen, significa que no hay una diferencia estadísticamente significativa entre ellos.

Tabla comparativa de métodos para representar el error

En conclusión, añadir error a una gráfica es una práctica esencial para representar la incertidumbre asociada a los datos y asegurar una interpretación precisa de los resultados. La elección del método apropiado dependerá del tipo de error y del contexto específico de la investigación. La transparencia y la precisión en la representación de la incertidumbre son fundamentales para la integridad y la fiabilidad de la investigación científica.
