Las gráficas de Bode son herramientas esenciales en ingeniería eléctrica y control de sistemas para analizar la respuesta en frecuencia de sistemas lineales invariantes en el tiempo (LTI). Estos diagramas muestran la magnitud y la fase de la función de transferencia de un sistema en función de la frecuencia. Tradicionalmente, su cálculo era un proceso manual, largo y propenso a errores. Afortunadamente, hoy en día existen numerosas aplicaciones y software que facilitan este proceso, permitiendo a los ingenieros enfocarse en la interpretación de los resultados y el diseño del sistema.
¿Qué son las gráficas de Bode?

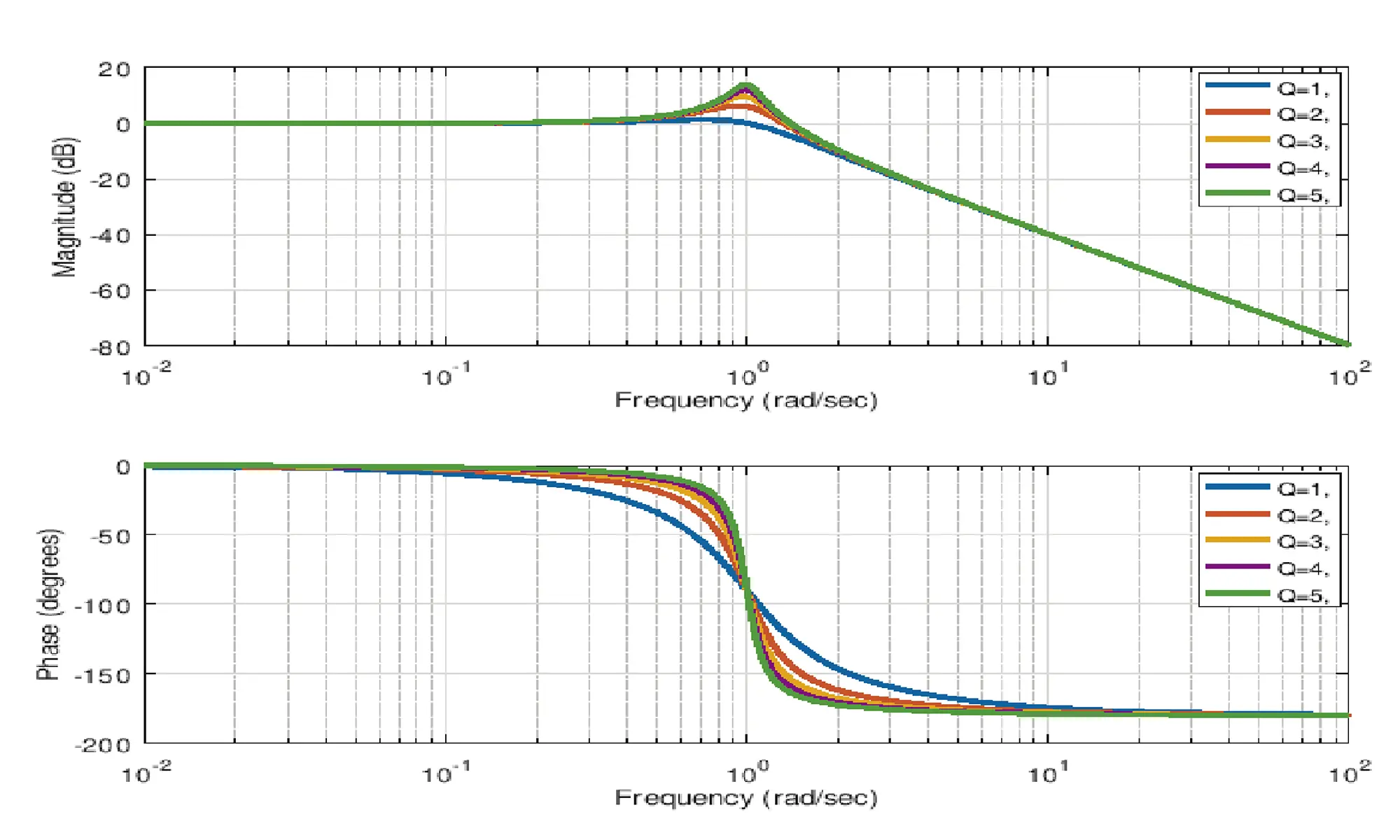

Una gráfica de Bode representa la respuesta en frecuencia de un sistema LTI mediante dos gráficas: una para la magnitud de la función de transferencia (generalmente expresada en decibelios, dB) y otra para la fase (en grados). El eje horizontal representa la frecuencia (ω) en escala logarítmica, mientras que el eje vertical muestra la magnitud (en dB) y la fase (en grados), también en escala logarítmica para la magnitud. Este tipo de representación permite visualizar de forma clara el comportamiento del sistema a diferentes frecuencias.
El cálculo de la gráfica de Bode implica determinar la magnitud y la fase de la función de transferencia para un rango de frecuencias. Para ello, se suele utilizar la transformada de Laplace y la sustitución s = jω, donde j es la unidad imaginaria y ω es la frecuencia angular.
Componentes clave de una gráfica de Bode
- Magnitud (dB): Representa la ganancia del sistema a una frecuencia determinada. Se calcula como 20log 10 |H(jω)|, donde H(jω) es la función de transferencia.
- Fase (grados): Representa el desplazamiento de fase entre la entrada y la salida del sistema a una frecuencia determinada.
- Frecuencia (ω): Se representa en una escala logarítmica, usualmente en rad/s o Hz.
- Ganancia (K): Es un factor constante que multiplica a la función de transferencia y afecta a la magnitud, pero no a la fase.
Aplicaciones para el cálculo de gráficas de Bode
Existen diversas aplicaciones, programas y herramientas que permiten calcular y visualizar gráficas de Bode. Algunas de las opciones más populares incluyen:
- Software de simulación: MATLAB, Simulink, Scilab, etc. Estos paquetes de software ofrecen potentes herramientas para el análisis y diseño de sistemas de control, incluyendo la generación de gráficas de Bode. Permiten trabajar con funciones de transferencia complejas y ofrecen opciones avanzadas de análisis.
- Software de diseño electrónico: Algunos programas de diseño de circuitos electrónicos, como LTSpice, incluyen herramientas para simular circuitos y generar gráficas de Bode. Esto facilita el análisis de la respuesta en frecuencia de circuitos diseñados.
- Aplicaciones móviles y web: Existen aplicaciones móviles y herramientas online que permiten calcular gráficas de Bode de forma sencilla, ideales para cálculos rápidos o para estudiantes.
Comparativa de Aplicaciones
| Aplicación | Plataforma | Funcionalidades | Ventajas | Desventajas |
|---|---|---|---|---|
| MATLAB | Escritorio | Análisis avanzado, simulación, diseño | Potente, versátil, preciso | Costo elevado, curva de aprendizaje pronunciada |
| Simulink | Escritorio | Simulación de sistemas, diseño de control | Excelente para sistemas complejos, interfaz gráfica intuitiva | Costo elevado, requiere conocimientos previos |
| Scilab | Escritorio | Análisis de sistemas, simulación | Gratuito, código abierto | Menos funcionalidades que MATLAB |
| Aplicación Móvil X (Ejemplo) | Móvil | Cálculo básico de gráficas de Bode | Fácil de usar, accesible | Limitaciones en la complejidad de los sistemas |
Nota: Esta tabla es un ejemplo y las aplicaciones y sus funcionalidades pueden variar.
Consultas habituales sobre aplicaciones para calcular gráficas de Bode
- ¿Cuál es la mejor aplicación para calcular gráficas de Bode? La mejor aplicación depende de las necesidades del usuario. Para análisis avanzados y diseño de sistemas complejos, MATLAB o Simulink son excelentes opciones. Para cálculos rápidos y sencillos, una aplicación móvil o una herramienta online puede ser suficiente.
- ¿Es necesario tener conocimientos de programación para utilizar estas aplicaciones? Para algunas aplicaciones como MATLAB, cierto conocimiento de programación puede ser útil, aunque no siempre es estrictamente necesario. Otras aplicaciones ofrecen interfaces gráficas más intuitivas que requieren menos conocimientos de programación.
- ¿Qué tipo de funciones de transferencia pueden procesar estas aplicaciones? La mayoría de las aplicaciones pueden procesar funciones de transferencia de diferentes tipos, incluyendo funciones racionales, funciones de transferencia con polos y ceros, etc.
- ¿Cómo interpretar los resultados de una gráfica de Bode? La interpretación de los resultados requiere conocimientos de teoría de control. La magnitud indica la ganancia del sistema a una frecuencia determinada, mientras que la fase indica el retardo de fase. Puntos clave a analizar incluyen la frecuencia de corte, la ganancia en baja frecuencia, el margen de fase y el margen de ganancia.
Consideraciones Adicionales
Al elegir una aplicación para calcular gráficas de Bode, es importante considerar las siguientes cuestiones:
- Complejidad del sistema: Si se trabaja con sistemas complejos, se recomienda utilizar software potente como MATLAB o Simulink. Para sistemas simples, una aplicación más sencilla puede ser suficiente.
- Presupuesto: Algunas aplicaciones son gratuitas (Scilab), mientras que otras tienen un costo elevado (MATLAB).
- Facilidad de uso: La interfaz de usuario debe ser intuitiva y fácil de aprender.
- Precisión: La aplicación debe ser capaz de generar gráficas precisas y fiables.
El análisis de Bode es una herramienta fundamental en ingeniería, y el uso de aplicaciones adecuadas simplifica significativamente este proceso, permitiendo una mayor eficiencia y precisión en el diseño y análisis de sistemas.
