Los arcos triarticulados son estructuras presentes en numerosos puentes y obras de ingeniería. Su diseño, que incorpora tres articulaciones, permite una distribución eficiente de las cargas y una reducción significativa de los momentos flectores, a diferencia de las vigas biapoyadas. Este artículo profundiza en el análisis de estas estructuras, enfocándose en la resolución gráfica de sus problemas estáticos.
Características del Arco Triarticulado
Un arco triarticulado se compone de una viga curva con dos apoyos fijos y una articulación en la clave. Las articulaciones en los apoyos, denominadas articulaciones en los arranques, absorben fuerzas verticales y horizontales. La articulación en la clave, situada en el punto más alto del arco, hace que el sistema sea isostático, lo que simplifica el análisis. La línea que une las articulaciones de los arranques se conoce como línea de arranque.
La presencia de las articulaciones tiene implicaciones significativas en el comportamiento de la estructura. A diferencia de un arco continuo, el arco triarticulado no genera momentos flectores significativos. Las cargas se transmiten principalmente como esfuerzos de compresión a lo largo de la curva del arco. Este hecho es particularmente ventajoso al emplear materiales que presentan alta resistencia a la compresión, como la piedra o el hormigón.
Tipos de Cargas en Arcos Triarticulados
Los arcos triarticulados pueden estar sometidos a diversos tipos de cargas, incluyendo:
- Cargas puntuales: Fuerzas concentradas aplicadas en puntos específicos del arco.
- Cargas uniformemente distribuidas: Cargas distribuidas uniformemente a lo largo de la longitud del arco.
- Cargas móviles: Cargas que se desplazan a lo largo del arco, como el peso de un vehículo.
El análisis de cada tipo de carga requiere diferentes métodos de resolución, aunque la naturaleza isostática de la estructura simplifica considerablemente el proceso.
Resolución Gráfica de Arcos Triarticulados
La resolución gráfica ofrece una herramienta visual para el análisis de arcos triarticulados. Este método permite determinar las reacciones en los apoyos y los diagramas de esfuerzos internos de manera intuitiva. A continuación, se describen los pasos generales del método:
- Diagrama de Cuerpo Libre: Se inicia con el diagrama de cuerpo libre del arco, mostrando todas las cargas aplicadas y las reacciones en los apoyos.

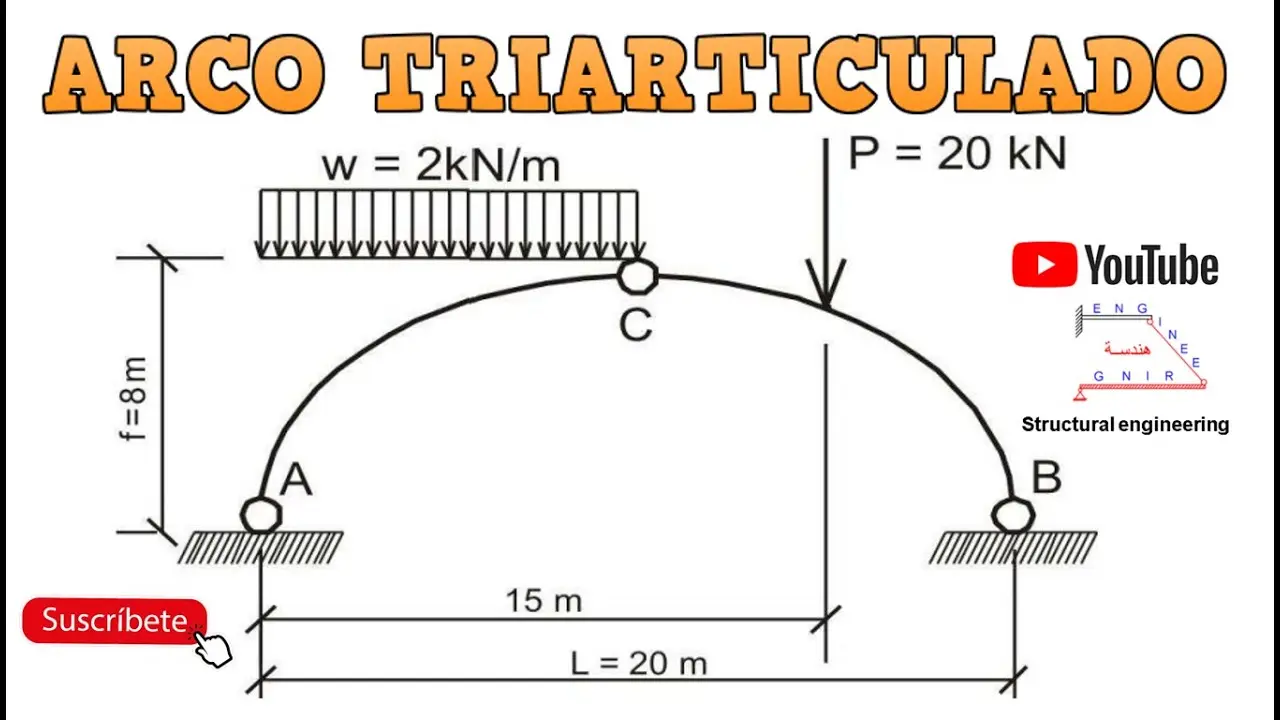

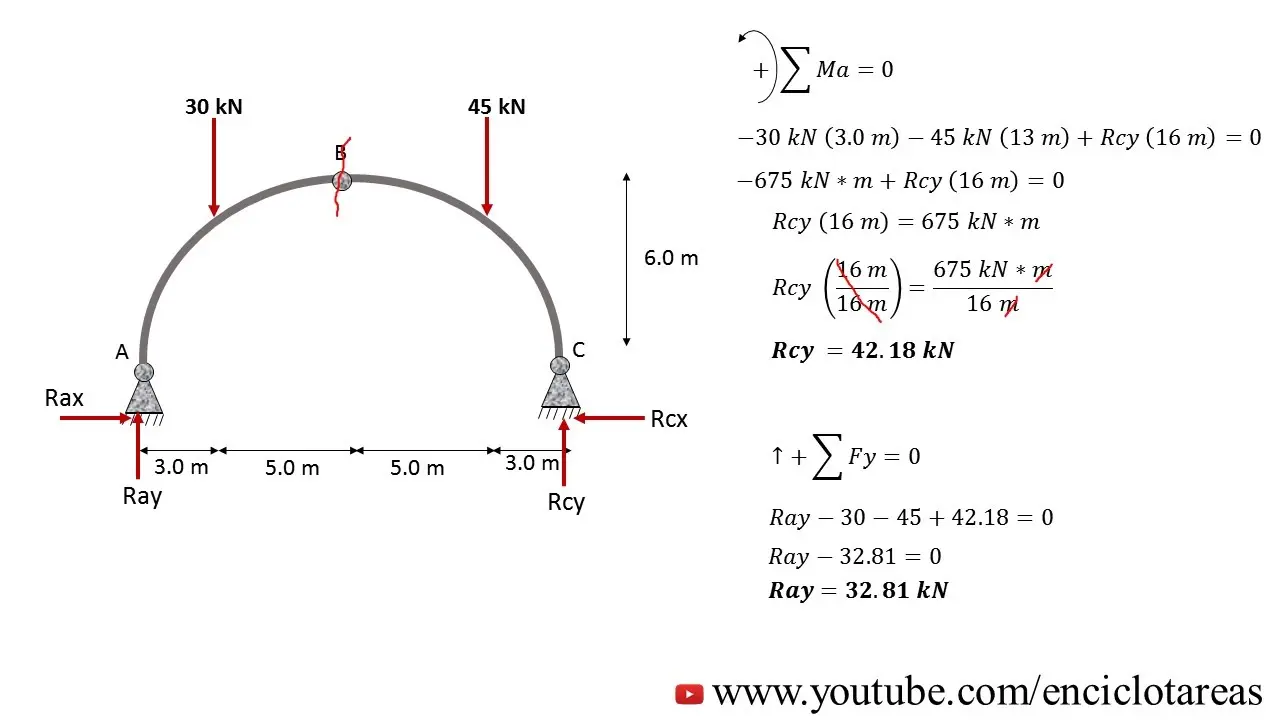

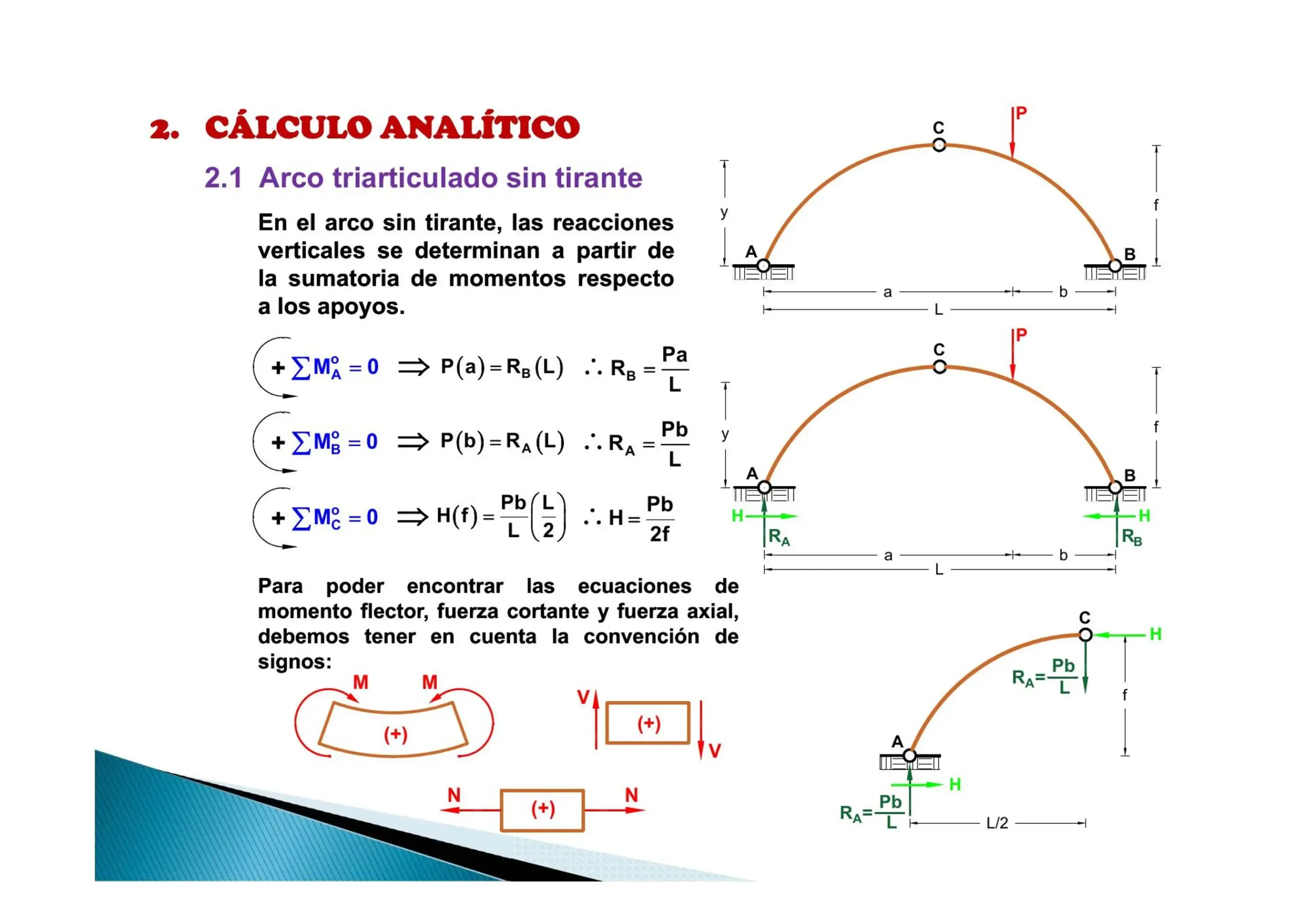

- Determinación de Reacciones: Dado que el sistema es isostático, las reacciones en los apoyos se pueden calcular aplicando las ecuaciones de equilibrio estático (sumatoria de fuerzas horizontales igual a cero, sumatoria de fuerzas verticales igual a cero y sumatoria de momentos igual a cero).
- Diagrama de Fuerzas: Se construye un diagrama de fuerzas para determinar la distribución de los esfuerzos internos. Este diagrama representa gráficamente las fuerzas actuantes en cada sección del arco.
- Diagrama de Momentos: A partir del diagrama de fuerzas, se construye el diagrama de momentos. Debido a la presencia de las articulaciones, se espera que los momentos flectores sean nulos en los apoyos y en la clave.
- Diagrama de Esfuerzos Axiales: Finalmente se obtiene el diagrama de esfuerzos axiales, el cual muestra la magnitud y sentido de los esfuerzos de compresión a lo largo del arco.
Es importante destacar que la precisión de la resolución gráfica depende de la exactitud en la construcción de los diagramas y la escala utilizada. Para casos complejos o que requieren alta precisión, se recomienda utilizar métodos analíticos o softwares de análisis estructural.
Longitud del Arco y su Relación con la Resolución Gráfica
La longitud del arco es un parámetro fundamental en el análisis de arcos triarticulados. Conocer la longitud exacta del arco es crucial para determinar con precisión la distribución de las cargas y los esfuerzos internos. En la práctica, la longitud del arco se determina mediante cálculo integral, aplicando las fórmulas apropiadas según la ecuación de la curva que describe la forma del arco.
Las ecuaciones para calcular la longitud de un arco, dependiendo de su representación (cartesiana, paramétrica o polar), implican el uso de integrales. Para algunas curvas simples, existen soluciones analíticas cerradas. Sin embargo, para curvas más complejas, se requiere recurrir a métodos numéricos de integración para obtener una aproximación precisa de la longitud.
Fórmulas para el Cálculo de la Longitud de Arco
Las fórmulas para el cálculo de la longitud de arco son:
- Curva definida por y = f(x): s = ∫ a b √(1 + [f'(x)] 2 ) dx
- Curva definida paramétricamente (x = f(t), y = g(t)): s = ∫ a b √([f'(t)] 2 + [g'(t)] 2 ) dt
- Curva definida en coordenadas polares (r = f(θ)): s = ∫ α β √([f(θ)] 2 + [f'(θ)] 2 ) dθ
La determinación precisa de la longitud del arco influye directamente en la resolución gráfica, ya que afecta la escala de los diagramas de esfuerzos internos. Una longitud incorrecta puede llevar a resultados erróneos en el análisis.
Consultas Habituales sobre Arcos Triarticulados
Algunas de las preguntas más frecuentes sobre arcos triarticulados y su análisis incluyen:
- ¿Cómo se determina la posición óptima de la articulación en la clave?
- ¿Qué métodos numéricos se utilizan para calcular la longitud del arco en curvas complejas?
- ¿Cómo se considera el efecto de las cargas móviles en el análisis?
- ¿Qué tipo de software es adecuado para el análisis de arcos triarticulados?
- ¿Cuáles son las limitaciones de la resolución gráfica en el análisis de arcos triarticulados?
Responder a estas preguntas requiere un conocimiento profundo de la mecánica estructural y el uso de herramientas computacionales.
Tabla Comparativa: Arco Triarticulado vs. Viga Biapoyada
| Característica | Arco Triarticulado | Viga Biapoyada |
|---|---|---|
| Momentos Flectores | Mínimos (o nulos) | Significativos |
| Esfuerzos | Principalmente compresión | Flexión y corte |
| Materiales Adecuados | Resistentes a la compresión | Resistentes a la flexión |
| Estabilidad | Alta | Moderada |
| Análisis | Relativamente simple (isostático) | Puede ser complejo |
Esta tabla muestra las principales diferencias entre un arco triarticulado y una viga biapoyada. La elección entre una u otra estructura depende de las características de la carga, los materiales disponibles y los requerimientos de diseño.
El arco triarticulado es una estructura eficiente y estable, ideal para situaciones donde se dispone principalmente de materiales resistentes a la compresión. Su análisis, especialmente la resolución gráfica, permite una comprensión intuitiva de su comportamiento estructural. Sin embargo, la precisión de los resultados depende de la exactitud en la determinación de la longitud del arco y la aplicación correcta de los métodos de análisis.
