La interpretación de gráficos es fundamental en la física, especialmente cuando se trata de representar el movimiento. Una gráfica de velocidad-tiempo proporciona una representación visual de cómo cambia la velocidad de un objeto a lo largo del tiempo. Un aspecto crucial de estas gráficas es el área bajo la curva, que nos proporciona información vital sobre el movimiento del objeto.
¿Qué representa el área bajo la curva de velocidad-tiempo?

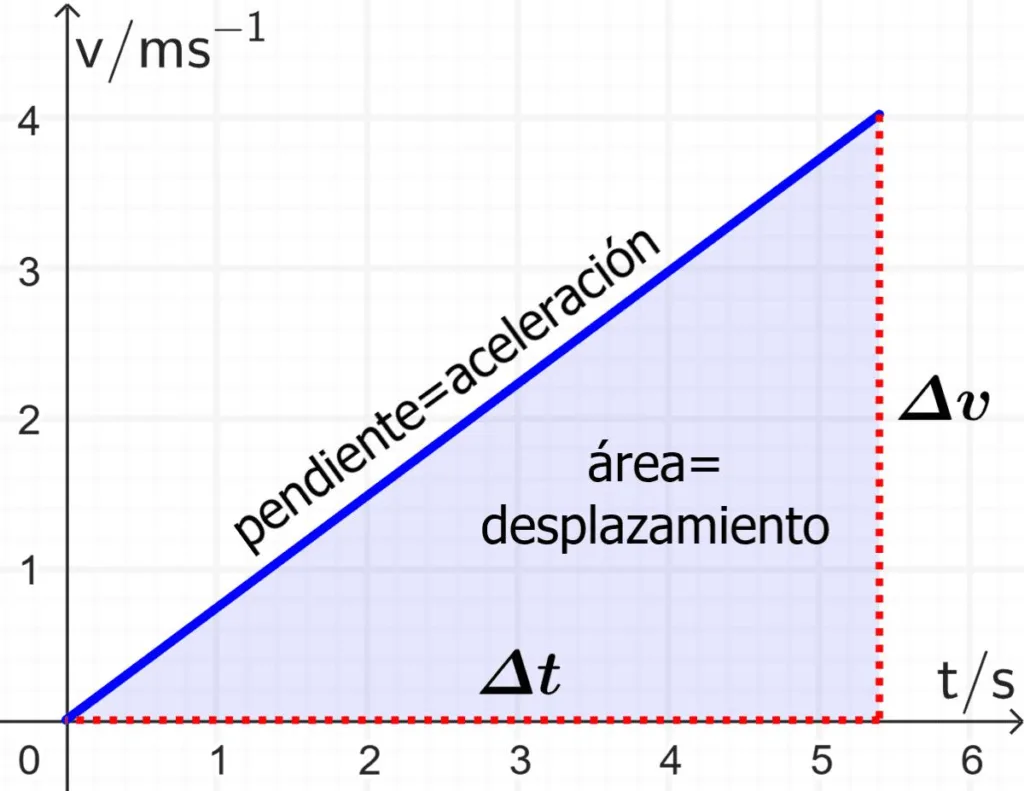

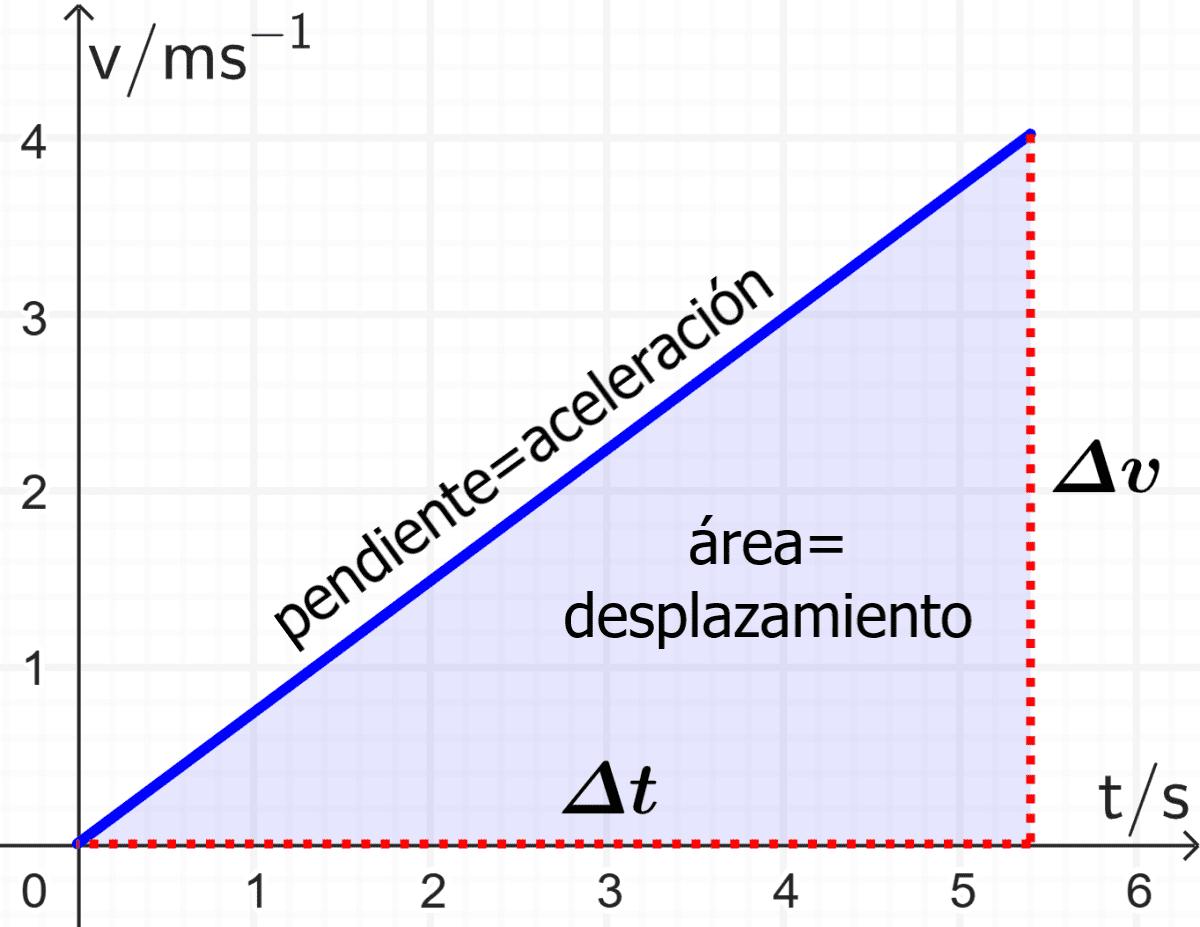

El concepto clave es que el área bajo la curva de una gráfica de velocidad-tiempo representa el desplazamiento total del objeto. Esto es cierto independientemente de si el movimiento es uniforme (velocidad constante) o no uniforme (velocidad variable). En otras palabras, el área calculada nos indica la distancia neta recorrida por el objeto, considerando la dirección del movimiento.
Movimiento Uniforme
En el caso de un movimiento uniforme, la gráfica de velocidad-tiempo es una línea recta horizontal. El área bajo la curva se calcula simplemente como el área de un rectángulo: área = velocidad × tiempo. Este resultado es directamente el desplazamiento del objeto.
Ejemplo:
Un coche viaja a una velocidad constante de 60 km/h durante 2 horas. El área bajo la gráfica (un rectángulo) es 60 km/h × 2 h = 120 km. Por lo tanto, el coche recorre un desplazamiento de 120 km.
Movimiento No Uniforme

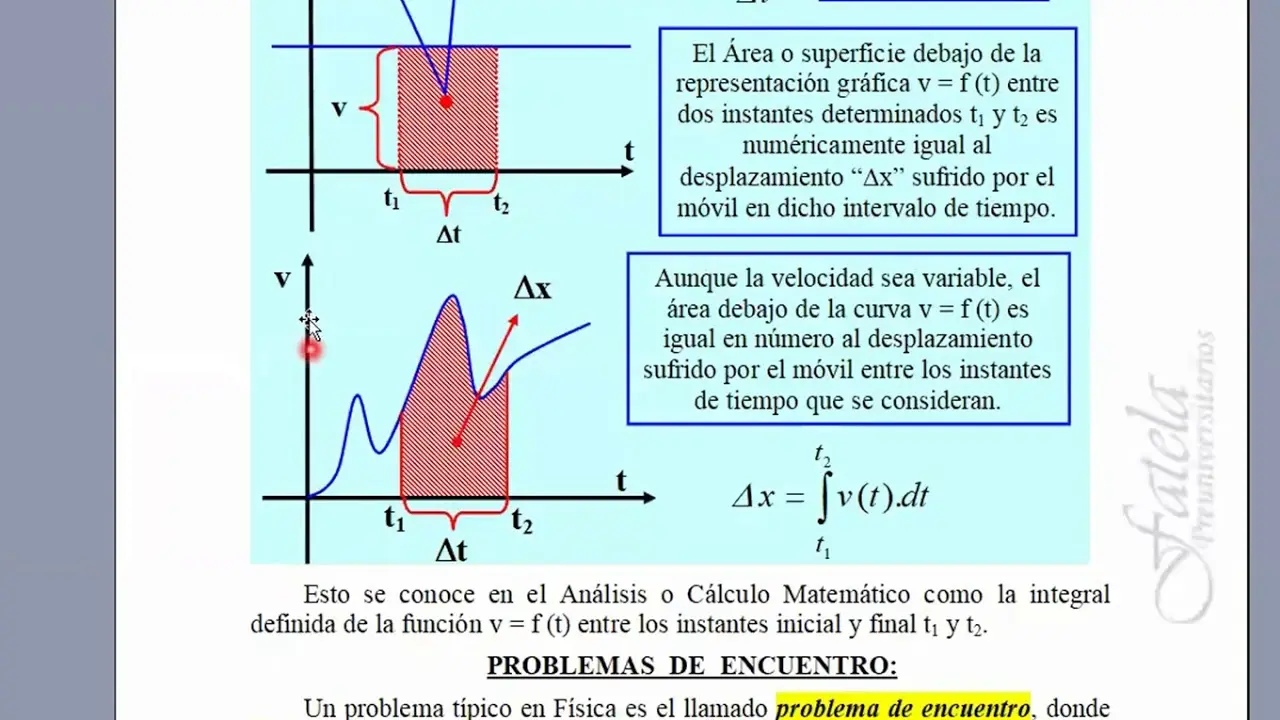

Cuando la velocidad no es constante, la gráfica de velocidad-tiempo será una curva. En este caso, el cálculo del área bajo la curva requiere técnicas de cálculo integral. Sin embargo, podemos aproximar el área utilizando métodos geométricos, como dividir la curva en varias formas geométricas simples (rectángulos, trapezoides, etc.) y sumar sus áreas individuales. Cuanto más pequeñas sean las formas geométricas utilizadas, más precisa será la aproximación.
Métodos de aproximación:
- Método de los rectángulos: Se divide el área bajo la curva en varios rectángulos, considerando la altura como la velocidad en un punto determinado del intervalo de tiempo.
- Método de los trapezoides: Se divide el área en varios trapezoides, utilizando las velocidades en los puntos extremos de cada intervalo de tiempo para calcular el área de cada trapecio.
Aunque estos métodos son aproximaciones, proporcionan una buena estimación del desplazamiento total, especialmente si se utilizan un número suficiente de rectángulos o trapezoides.
Importancia del signo del área
Es crucial prestar atención al signo del área bajo la curva. Si la velocidad es positiva (el objeto se mueve en una dirección considerada positiva), el área también es positiva. Si la velocidad es negativa (el objeto se mueve en la dirección opuesta), el área es negativa. La suma algebraica de las áreas bajo la curva representa el desplazamiento neto.
Ejemplo:
Un objeto se mueve a 5 m/s durante 3 segundos, luego cambia de dirección y se mueve a -2 m/s durante 2 segundos. El área bajo la curva para la primera parte es 15 m (positiva), y para la segunda parte es -4 m (negativa). El desplazamiento neto es 15 m - 4 m = 11 m.
Consultas habituales sobre el área bajo la curva de velocidad-tiempo
A continuación, se responden algunas de las preguntas más frecuentes relacionadas con este tema:
¿Qué pasa si el área bajo la curva es cero?
Si el área bajo la curva es cero, significa que el desplazamiento neto del objeto es cero. Esto implica que el objeto ha regresado a su posición inicial.
¿Cómo se relaciona el área bajo la curva con la distancia recorrida?
El área bajo la curva representa el desplazamiento, que es la distancia neta entre la posición inicial y final. La distancia recorrida, por otro lado, considera la longitud total del camino recorrido, sin importar la dirección. En un movimiento en una sola dirección, desplazamiento y distancia son iguales. Sin embargo, si hay cambios de dirección, la distancia recorrida será mayor que el desplazamiento.
¿Se puede utilizar el área bajo la curva para determinar la aceleración?
No directamente. El área bajo la curva de velocidad-tiempo proporciona el desplazamiento. Para determinar la aceleración, se necesita analizar la pendiente de la gráfica de velocidad-tiempo. La pendiente de la curva en un punto dado representa la aceleración instantánea en ese punto.
Tabla comparativa: Desplazamiento vs. Distancia
| Característica | Desplazamiento | Distancia |
|---|---|---|
| Definición | Distancia neta entre la posición inicial y final, considerando la dirección. | Longitud total del camino recorrido. |
| Representación gráfica | Área bajo la curva de velocidad-tiempo. | Suma de las magnitudes de las áreas, sin considerar el signo. |
| Unidades | Metros (m), Kilómetros (km), etc. | Metros (m), Kilómetros (km), etc. |
| Vectorial o Escalar | Vectorial | Escalar |
Conclusión
El área bajo la curva de una gráfica de velocidad-tiempo es una herramienta fundamental para comprender y analizar el movimiento de un objeto. Proporciona información crucial sobre el desplazamiento, permitiendo calcular la distancia neta recorrida, considerando la dirección del movimiento. La comprensión de este concepto es esencial para resolver problemas de cinemática y para una interpretación correcta de las gráficas de movimiento.
Recuerda que la precisión del cálculo del área dependerá del método utilizado y de la complejidad de la gráfica. Para gráficas complejas, se recomienda el uso de técnicas de cálculo integral para obtener resultados exactos. Sin embargo, los métodos de aproximación ofrecen una buena estimación en muchos casos.
