El armado de un punto y toma eléctrico es una tarea fundamental en cualquier instalación eléctrica, ya sea en una vivienda, un comercio o una industria. Comprender correctamente cómo realizar este proceso es crucial para garantizar la seguridad y el correcto funcionamiento de los equipos eléctricos. Esta tutorial proporciona una explicación detallada, paso a paso, incluyendo diagramas y consejos prácticos para un armado seguro y eficiente.
Qué es un Punto y Toma en Electricidad?
Un punto y toma, comúnmente llamado tomacorriente o enchufe, es un dispositivo que permite conectar aparatos eléctricos a la red eléctrica. Se compone de dos partes principales: el punto (la parte fija instalada en la pared) y la toma (el enchufe que se conecta al aparato). Estos elementos están diseñados para proporcionar una conexión segura y confiable de energía eléctrica.
La correcta instalación de un punto y toma es esencial para evitar riesgos eléctricos como cortocircuitos, sobrecargas y electrocuciones. Un mal armado puede resultar en daños a los equipos, incendios o incluso lesiones personales. Por ello, es importante seguir las instrucciones de forma precisa y, si no se tiene experiencia, es recomendable contratar a un electricista cualificado.
Dónde Va la Fase, el Neutro y la Tierra en un Tomacorriente?
La conexión correcta de la fase, el neutro y la tierra en un tomacorriente es fundamental para la seguridad y el correcto funcionamiento del sistema eléctrico. Entender la función de cada uno de estos componentes es crucial para un armado seguro :
- Fase: Es el conductor que lleva la corriente eléctrica desde la fuente de alimentación (red eléctrica) hasta el aparato. Se identifica usualmente con el color marrón o negro.
- Neutro: Es el conductor que completa el circuito eléctrico, devolviendo la corriente a la fuente de alimentación. Se identifica usualmente con el color azul.
- Tierra: Es un conductor de protección que conecta la carcasa metálica del aparato a tierra, protegiendo contra descargas eléctricas en caso de fallo. Se identifica usualmente con el color verde-amarillo.
En la mayoría de los tomacorrientes, la disposición es la siguiente (aunque puede variar según la norma local):
| Posición | Conductor | Color |
|---|---|---|
| Superior | Fase | Marrón o Negro |
| Central | Neutro | Azul |
| Inferior | Tierra | Verde-Amarillo |
Es fundamental verificar las normas locales de cableado eléctrico antes de realizar cualquier instalación. La incorrecta conexión de estos conductores puede resultar en un funcionamiento defectuoso o peligrosos riesgos eléctricos. La mejor práctica es identificar cada cable con su respectivo color y conectarlos en la posición correcta dentro de la caja de conexiones.

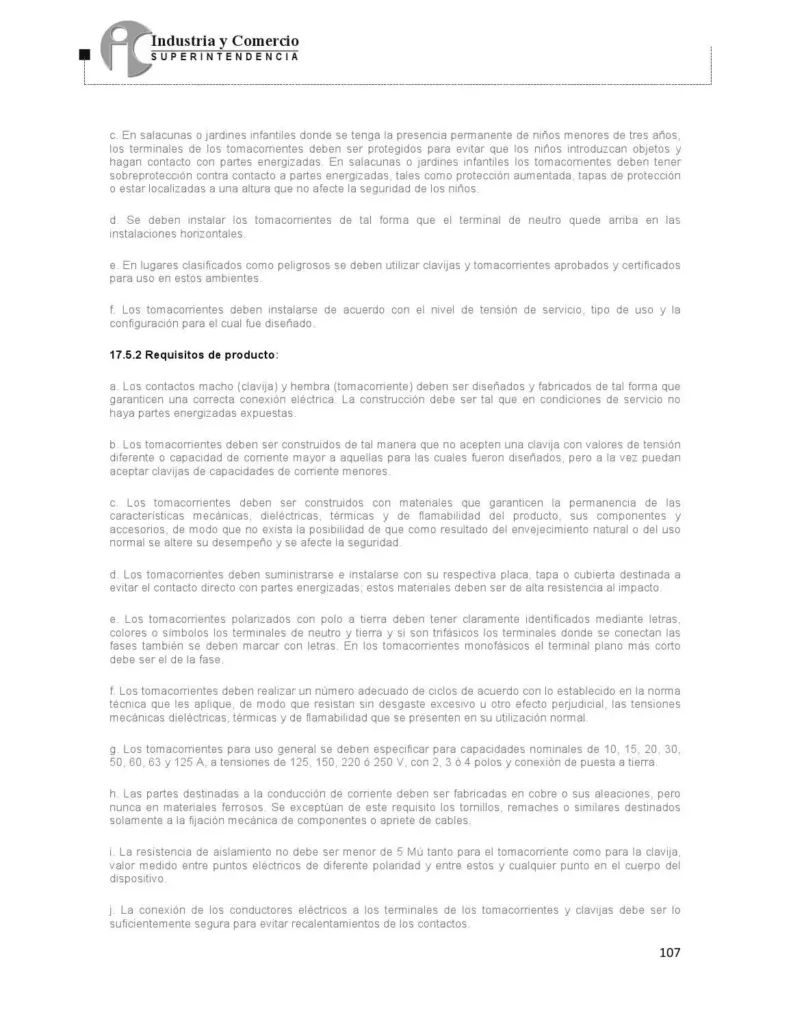

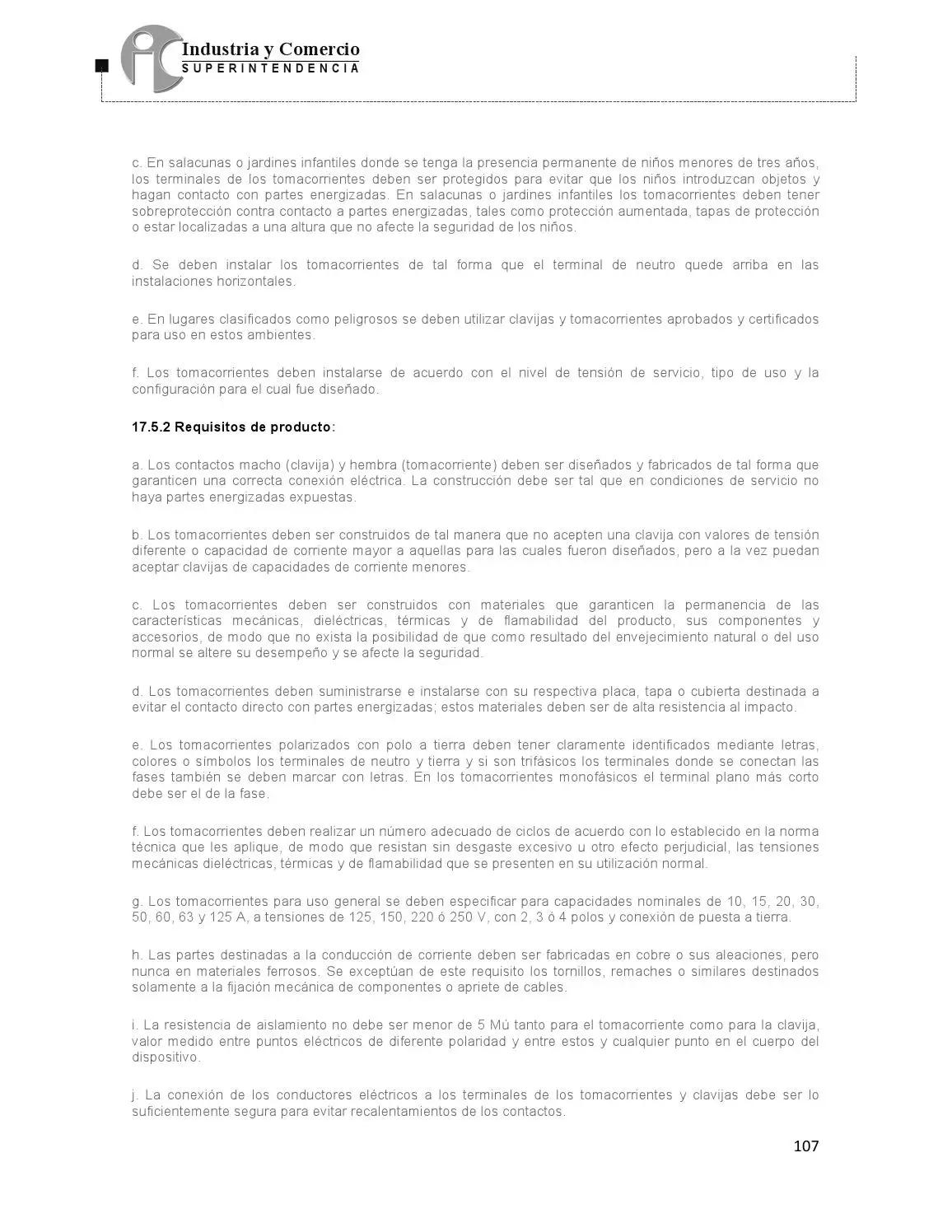

Cuál es la Posición Correcta para los Tomacorrientes?
La ubicación de los tomacorrientes debe ser planificada cuidadosamente para asegurar la accesibilidad y la seguridad. Algunos puntos clave a considerar:
- Altura: La altura estándar para tomacorrientes en viviendas es de aproximadamente 30 cm del suelo, aunque pueden variar según la ubicación (cocina, baño, etc.). Tener en cuenta la ergonomía y la facilidad de acceso a los enchufes.
- Espacio entre tomacorrientes: La separación entre tomacorrientes debe permitir una cómoda conexión de los aparatos eléctricos, evitando sobrecargas y la necesidad de usar alargues.
- Zonas de peligro: Evitar la instalación de tomacorrientes cerca de fuentes de agua, en zonas húmedas o expuestas a salpicaduras. Se recomienda la instalación de tomacorrientes con protección IP adecuada para estos entornos.
- Accesibilidad: Los tomacorrientes deben estar fácilmente accesibles sin necesidad de mover muebles u otros objetos.
Una correcta planificación de la ubicación de los tomacorrientes en una vivienda o local comercial evita problemas futuros y mejora la comodidad del uso de aparatos eléctricos. La planificación previa es crucial para evitar instalaciones posteriores complejas y costosas.
Herramientas y Materiales Necesarios para el Armado
Para realizar el armado de un punto y toma, se necesitan las siguientes herramientas y materiales:
- Destornilladores (plano y Phillips)
- Alicates
- Pelacables
- Cinta aislante
- Caja de conexiones
- Tomacorriente
- Cable eléctrico (con conductores de fase, neutro y tierra)
- Tubos protectores para los cables (opcional, pero recomendado)
Es importante asegurarse de que todas las herramientas estén en buen estado y que los materiales sean de buena calidad para garantizar un armado seguro y duradero. La utilización de materiales de baja calidad puede incrementar los riesgos y disminuir la vida útil de la instalación.
Pasos para el Armado de un Punto y Toma
A continuación, se detalla el procedimiento para el armado de un punto y toma. Es fundamental recordar que la seguridad es lo primero. Si no se tiene experiencia en electricidad, es recomendable contratar a un profesional cualificado:
- Corte de la Corriente Eléctrica: Antes de comenzar cualquier trabajo eléctrico, asegúrese de cortar la corriente eléctrica en el circuito correspondiente. Utilice un interruptor diferencial para mayor seguridad.
- Preparación del Cable: Pele los extremos de los cables de fase, neutro y tierra, dejando la longitud necesaria para la conexión.
- Conexión en la Caja de Conexiones: Conecte los cables de fase, neutro y tierra a los terminales correspondientes del tomacorriente, asegurándose de que la conexión sea firme y segura. Respete los códigos de color para cada conductor.
- Instalación del Tomacorriente: Introduzca el tomacorriente en la caja de conexiones y asegúrelo con los tornillos correspondientes.
- Prueba de Funcionamiento: Una vez conectado, restablezca la corriente eléctrica y compruebe el correcto funcionamiento del tomacorriente. Si hay algún problema, apague inmediatamente la corriente y revise las conexiones.
Es importante realizar una inspección minuciosa de todas las conexiones antes de restablecer la energía eléctrica. Un pequeño error puede tener consecuencias graves. La seguridad debe ser una prioridad en todo momento.
Consultas Habituales sobre Armado de Punto y Toma
A continuación, se responden algunas de las consultas más habituales sobre el armado de punto y toma :
- ¿Puedo realizar la instalación yo mismo? Si bien es posible, se requiere conocimiento y experiencia en electricidad. Si no se tiene la suficiente experiencia, es recomendable contratar a un electricista cualificado para evitar riesgos.
- ¿Qué tipo de tomacorriente debo utilizar? La elección del tomacorriente depende de la potencia del aparato eléctrico que se conectará y de las normas locales. Es importante seleccionar un tomacorriente con las especificaciones adecuadas.
- ¿Qué hacer si el tomacorriente no funciona? Si el tomacorriente no funciona, revise las conexiones, la caja de conexiones y el interruptor general. Si el problema persiste, consulte a un electricista.
Recuerda que la seguridad eléctrica es primordial. Un armado correcto de un punto y toma es fundamental para la seguridad del hogar y de las personas que lo habitan. No dudes en consultar a un profesional si tienes alguna duda o necesitas ayuda.
