Atrapado en la ventana gráfica del espacio papel de autocad: soluciones y consejos

Muchos usuarios de AutoCAD se encuentran ocasionalmente atrapados en la ventana gráfica del espacio papel, sin poder acceder a las herramientas de dibujo o edición del espacio modelo. Esta situación, aunque frustrante, suele tener soluciones sencillas. Este artículo profundiza en las causas comunes de este problema y proporciona una tutorial paso a paso para desbloquear la ventana gráfica del espacio papel en AutoCAD, recuperando la fluidez en tu trabajo.

Entendiendo el Espacio Modelo y el Espacio Papel en AutoCAD

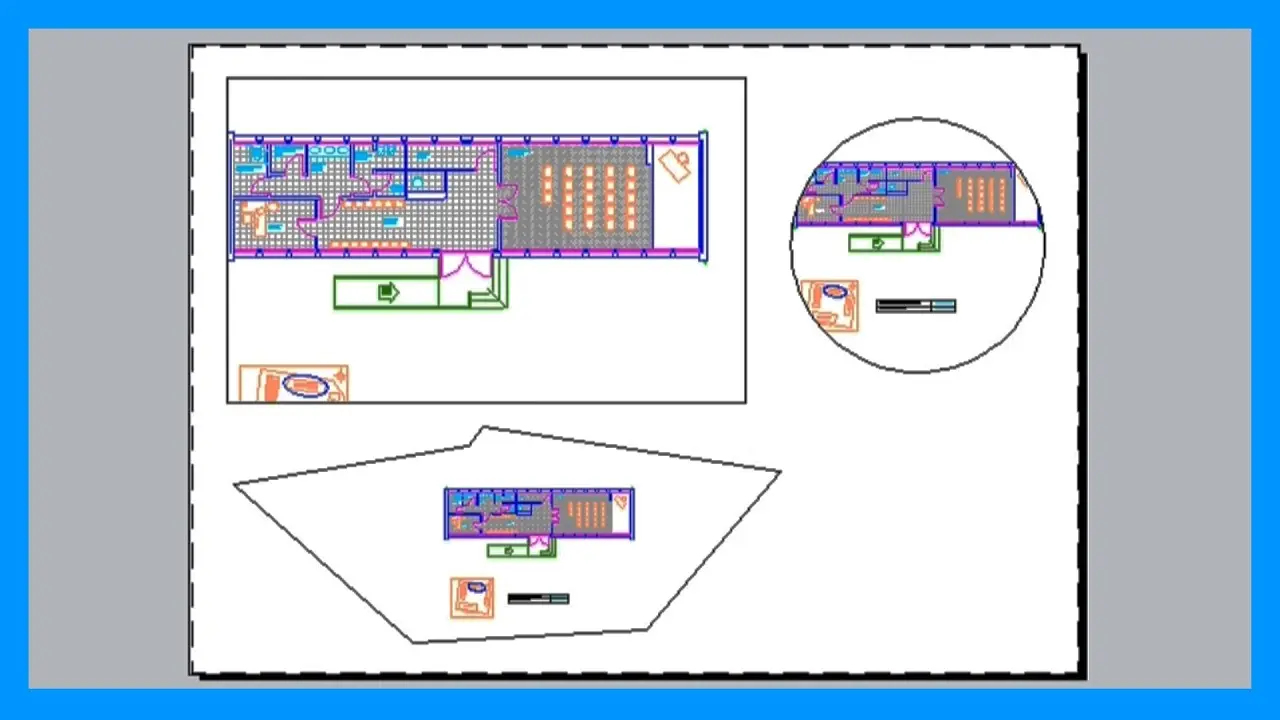

Antes de abordar las soluciones, es crucial entender la diferencia entre el espacio modelo y el espacio papel en AutoCAD. El espacio modelo es donde se crea el dibujo real, con todas sus geometrías, textos y demás elementos. El espacio papel, por otro lado, funciona como una hoja de presentación donde se pueden organizar las vistas del espacio modelo, agregar títulos, notas y otros elementos para la impresión o publicación del diseño.

La confusión entre ambos espacios es una de las principales causas de sentirse atrapado en la ventana gráfica del espacio papel. Muchas veces, se realizan acciones en el espacio papel pensando que se está en el espacio modelo, lo que lleva a resultados inesperados y a la sensación de estar bloqueado.

Causas Comunes de Quedar Atrapado en el Espacio Papel

Existen varias razones por las que puedes encontrarte atrapado en la ventana gráfica del espacio papel. Algunas de las más comunes son:

• Selección accidental del espacio papel: Un simple clic en la pestaña del espacio papel, o la activación accidental de una herramienta relacionada con la presentación, puede llevar a que trabajes en el espacio papel sin darte cuenta.
• Uso incorrecto de las ventanas gráficas: Trabajar con varias ventanas gráficas en el espacio papel puede causar confusión y llevar a la sensación de estar bloqueado, especialmente si no se gestionan correctamente.
• Comandos mal aplicados: Algunos comandos, si se usan incorrectamente, pueden restringir la navegación y la edición en el espacio modelo.
• Problemas con la configuración de la interfaz: Una configuración errónea de las barras de herramientas o la personalización de la interfaz de AutoCAD puede dificultar la navegación entre el espacio modelo y el espacio papel.
• Archivos corruptos: En casos menos comunes, un archivo de AutoCAD dañado puede generar problemas de navegación y visualización que pueden confundirse con estar atrapado en la ventana gráfica .

Pasos para Desbloquear la Ventana Gráfica del Espacio Papel

Si te encuentras atrapado en la ventana gráfica del espacio papel, sigue estos pasos para volver al espacio modelo y continuar con tu trabajo:

1. Verifica la barra de estado: Observa la esquina inferior izquierda de la pantalla. Si aparece la etiqueta "PAPEL", confirma que te encuentras en el espacio papel. Si es así, deberás volver al espacio modelo.
2. Busca la pestaña "Modelo": En la parte inferior de la pantalla, busca la pestaña "Modelo" o un icono similar que represente el espacio modelo. Haz clic en ella para cambiar al espacio modelo.
3. Utiliza el comando "MODEL": Si no encuentras la pestaña "Modelo", escribe el comando "MODEL" en la línea de comandos y presiona Enter. Esto te devolverá instantáneamente al espacio modelo.
4. Cierra y vuelve a abrir el archivo: Si los pasos anteriores no funcionan, intenta cerrar el archivo de AutoCAD y volver a abrirlo. Esto puede resolver problemas temporales de la interfaz.
5. Reinicia AutoCAD: Como último recurso, reinicia el programa de AutoCAD. Esto puede solucionar problemas relacionados con la memoria o con la configuración del software.

Consejos para Evitar Quedar Atrapado en el Espacio Papel

Para evitar futuros problemas y no sentirte nuevamente atrapado en la ventana gráfica del espacio papel, sigue estos consejos:

• Familiarízate con la interfaz: Dedica tiempo a aprender la interfaz de AutoCAD y a comprender la diferencia entre el espacio modelo y el espacio papel.
• Gestiona las ventanas gráficas correctamente: Aprende a crear, organizar y gestionar las ventanas gráficas en el espacio papel para evitar confusiones.
• Utiliza los comandos con precisión: Asegúrate de comprender el funcionamiento de cada comando antes de utilizarlo para evitar acciones inesperadas.
• Guarda tu trabajo con frecuencia: Guardar tu trabajo regularmente puede ayudarte a evitar la pérdida de datos en caso de problemas con el archivo.
• Mantén AutoCAD actualizado: Las actualizaciones de software suelen incluir correcciones de errores y mejoras en la estabilidad del programa.

Tabla Comparativa: Espacio Modelo vs. Espacio Papel

Consultas Habituales sobre el Espacio Papel en AutoCAD

A continuación, se responden algunas de las consultas más habituales relacionadas con el espacio papel en AutoCAD y la sensación de estar atrapado en la ventana gráfica :

• P: ¿Cómo cambio de espacio papel a espacio modelo? R: Puedes usar la pestaña "Modelo", el comando "MODEL" en la línea de comandos, o buscar el icono que representa el espacio modelo.
• P: ¿Por qué no puedo editar el dibujo en el espacio papel? R: El espacio papel está diseñado para la presentación del dibujo, no para su edición directa. Debes editar en el espacio modelo y luego actualizar las vistas en el espacio papel.
• P: ¿Cómo creo ventanas gráficas en el espacio papel? R: El proceso de creación de ventanas gráficas varía ligeramente según la versión de AutoCAD, pero generalmente implica usar la herramienta "Ventana gráfica" o un comando similar.
• P: ¿Cómo puedo imprimir mi dibujo desde el espacio papel? R: Una vez que hayas organizado tu dibujo en el espacio papel, puedes usar la opción de impresión de AutoCAD para generar una salida en papel o en formato digital.

Recuerda que la práctica y la familiarización con la interfaz de AutoCAD son fundamentales para evitar confusiones y problemas como el de sentirse atrapado en la ventana gráfica del espacio papel. Si después de seguir estos pasos, sigues teniendo problemas, consulta la ayuda de AutoCAD o busca soporte técnico.
