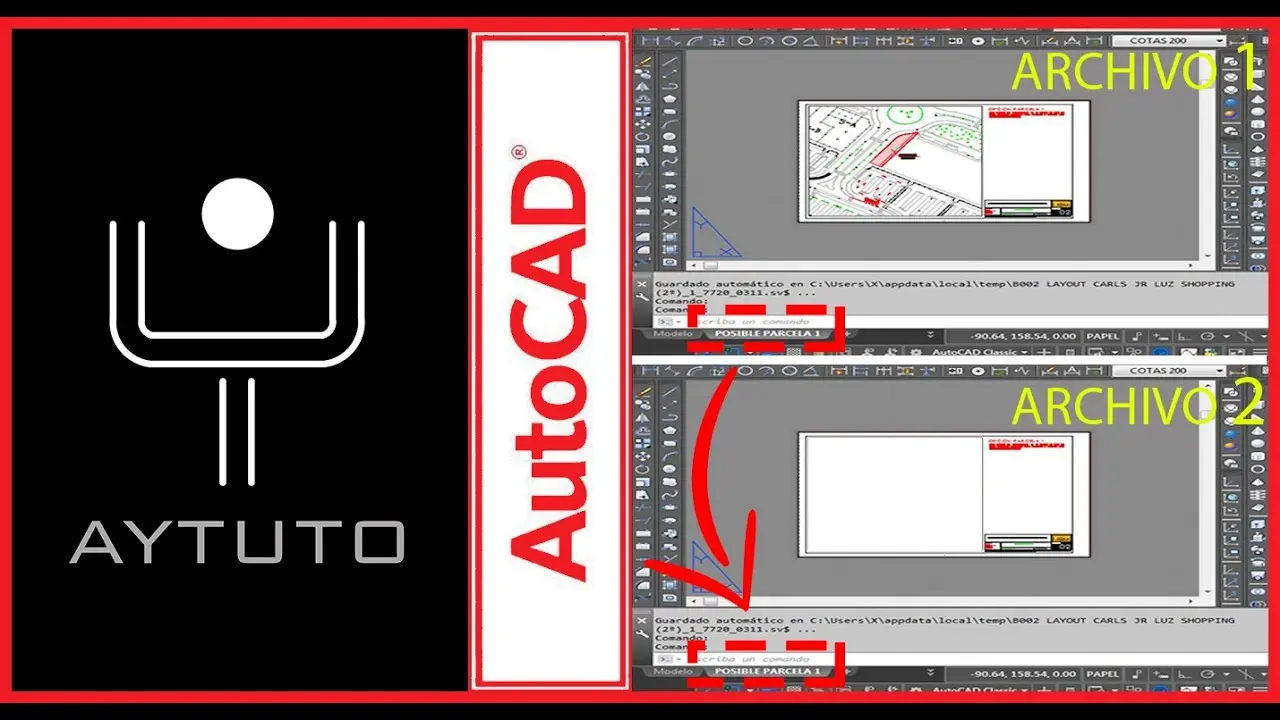

Copiar ventanas gráficas entre presentaciones en autocad

AutoCAD, el software de diseño asistido por computadora (CAD) líder en la industria, ofrece diversas maneras de gestionar y transferir información entre diferentes presentaciones o dibujos. Una tarea común es la de copiar una ventana gráfica, o viewport, de una presentación a otra. Este proceso, aunque aparentemente sencillo, puede resultar confuso para usuarios que no están familiarizados con las herramientas de AutoCAD. A continuación, se detalla una tutorial paso a paso para copiar ventanas gráficas de manera eficiente, incluyendo trucos y consejos para optimizar el flujo de trabajo.

Métodos para copiar Viewports en AutoCAD

Existen varios métodos para copiar viewports entre presentaciones en AutoCAD, cada uno con sus propias ventajas e inconvenientes. La elección del método dependerá de las necesidades específicas del usuario y la complejidad del proyecto.

Método 1: Copiar y Pegar (para Viewports simples)

Este es el método más intuitivo y sencillo para copiar viewports que no contengan elementos complejos o dependencias externas. Consiste en seleccionar el viewport en la presentación origen, copiarlo al portapapeles (usualmente mediante la combinación de teclas Ctrl+C o la opción de menú “Copiar”), y luego pegarlo en la presentación destino (Ctrl+V o “Pegar”). Sin embargo, este método puede presentar limitaciones al copiar viewports con configuraciones específicas, como estilos de visualización o propiedades únicas.

Pasos detallados:

1. Seleccionar el viewport: En la presentación origen, seleccione la ventana gráfica que desea copiar. Puede hacerlo haciendo clic directamente sobre ella.
2. Copiar al portapapeles: Presione Ctrl+C o use la opción "Copiar" del menú contextual (clic derecho).
3. Pasar a la presentación destino: Abra la presentación donde desea pegar el viewport.
4. Pegar el viewport: Presione Ctrl+V o use la opción "Pegar" del menú contextual.
5. Ajustar la posición y tamaño: Una vez pegado, ajuste la posición y el tamaño del viewport según sea necesario.

Método 2: Utilizando DesignCenter (para una gestión avanzada)

DesignCenter es una potente herramienta de AutoCAD que permite gestionar y reutilizar componentes de diferentes dibujos. Para copiar viewports complejos o con dependencias, DesignCenter ofrece un control más preciso sobre el proceso de transferencia. Este método asegura que la información se transfiere correctamente, incluyendo las configuraciones de visualización y las propiedades del viewport.

Pasos detallados:

1. Abrir DesignCenter: Abra la paleta de DesignCenter (desde la pestaña “Ver” > “Paletas” > “DesignCenter”).
2. Navegar hasta el dibujo origen: En DesignCenter, navegue hasta el dibujo que contiene el viewport a copiar.
3. Seleccionar el viewport: Seleccione el viewport deseado. Puede ser necesario expandir las carpetas para localizarlo.
4. Copiar o arrastrar: Puede copiar el viewport al portapapeles o arrastrarlo y soltarlo directamente en la presentación destino.
5. Pegar o insertar: Si copió al portapapeles, pegue el viewport en la presentación destino. Si lo arrastró, se insertará automáticamente.

Método 3: Copiar mediante la Referencia Externa (XREF) (para gestionar la actualización de datos)

Si el viewport contiene datos que requieren actualizarse con frecuencia, una referencia externa (XREF) es la mejor opción. Una XREF vincula el viewport en la presentación destino al dibujo origen, de modo que cualquier cambio en el dibujo origen se refleja automáticamente en la presentación destino. Esta es una solución ideal para proyectos grandes o colaborativos.

Pasos detallados:

1. Abrir el gestor de referencias externas: Desde la pestaña “Insertar” > “Referencia externa”.
2. Vincular el dibujo: Especifique la ruta del dibujo origen que contiene el viewport deseado. Seleccione “Vincular” en vez de “Adjuntar”.
3. Seleccionar el viewport: En el dibujo origen, seleccione el viewport que se desea incorporar como una referencia externa.
4. Insertar la XREF: Insertar la referencia externa en la ubicación adecuada dentro de la presentación destino.

Consejos y consideraciones adicionales

Para asegurar una copia exitosa del viewport, se recomienda tener en cuenta los siguientes aspectos:

• Nombre de las capas: Asegurarse de que las capas en ambas presentaciones sean consistentes, para evitar problemas de visualización.
• Objetos en el viewport: Si el viewport contiene objetos con dependencias externas (ej. bloques), asegúrese de que también estén disponibles en la presentación destino.
• Configuraciones de visualización: Verificar que las configuraciones de visualización, como el estilo de visualización o las propiedades de las capas, sean compatibles con la presentación destino.
• Diseño del viewport: Para optimizar la copia, intente mantener los viewports lo más simples posibles. Viewports complejas pueden generar errores al copiar.

Tabla Comparativa de Métodos

Consultas Habituales

• ¿Puedo copiar un viewport de un dibujo a otro dibujo completamente diferente? Sí, todos los métodos descritos funcionan para copiar viewports entre diferentes dibujos.
• ¿Qué sucede si el viewport contiene bloques? El manejo de los bloques dependerá del método utilizado. Con copiar y pegar, se copian directamente. Con DesignCenter, se asegura la integridad del bloque. Con XREF se gestiona la referencia al bloque en el dibujo origen.
• ¿Puedo copiar solo parte de un viewport? No directamente. Un viewport es una entidad única. Para copiar solo parte del contenido, debe seleccionar los objetos dentro del viewport y copiarlos individualmente.
• ¿Qué pasa si modifico el dibujo original después de copiar el viewport usando una XREF? Si usa una referencia externa, los cambios en el dibujo original se reflejarán automáticamente en el viewport de la presentación destino, una vez que se realice una actualización.

La mejor manera de copiar una ventana gráfica de una presentación a otra en AutoCAD dependerá de las necesidades específicas de su proyecto. Considerando las opciones disponibles y siguiendo los pasos indicados, podrá gestionar eficazmente la transferencia de información entre sus presentaciones de AutoCAD.
