En el ámbito de la gestión de la calidad, el control estadístico de procesos (CEP) es fundamental para asegurar la eficiencia y la consistencia de la producción. Dentro de las herramientas del CEP, la gráfica C juega un papel crucial en el monitoreo del número de defectos cuando cada unidad de análisis puede presentar múltiples imperfecciones. Este artículo profundiza en el uso, la interpretación y la aplicación práctica de la gráfica C, ofreciendo una información para propietarios y responsables de la calidad.
¿Cuándo usar la gráfica C?
La gráfica C es una herramienta poderosa, pero su aplicación debe ser precisa. Su uso se limita a situaciones específicas donde:
- Cada unidad de análisis (subgrupo) puede tener múltiples defectos.
- El tamaño de los subgrupos es constante.
Si estas condiciones no se cumplen, el uso de la gráfica C puede llevar a interpretaciones erróneas y a conclusiones incorrectas sobre el proceso. En esos casos, otras herramientas de control estadístico, como la gráfica U (para subgrupos de tamaño variable), serían más apropiadas.
Ejemplo práctico: Fabricación de pantallas LCD
Imaginemos un fabricante de pantallas LCD que desea monitorear el número de píxeles muertos en sus pantallas de 17 pulgadas. Los técnicos inspeccionan lotes de 10 pantallas cada hora (subgrupos de tamaño constante) y registran el número de píxeles muertos en cada lote. La gráfica C les permite visualizar la variación del número de defectos a lo largo del tiempo y detectar rápidamente desviaciones del comportamiento normal.

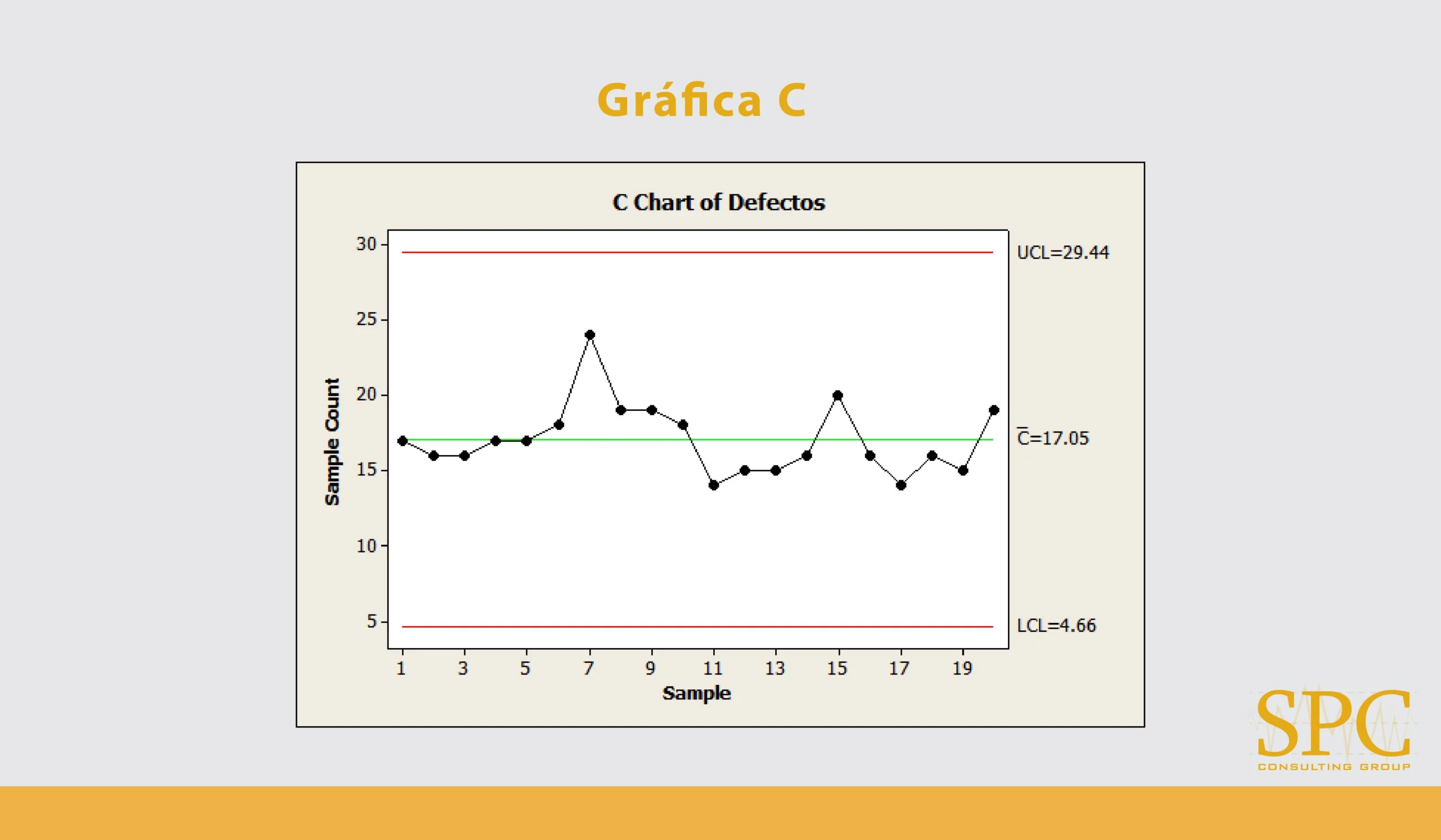

Si la gráfica muestra una línea central estable (promedio de defectos) y los puntos se mantienen dentro de los límites de control, se considera que el proceso está bajo control estadístico. Sin embargo, si un punto se sale de los límites de control o se observa un patrón no aleatorio (tendencias, ciclos, etc.), indica la presencia de causas especiales que deben ser investigadas y corregidas.
Interpretación de la gráfica C
La interpretación de una gráfica C se basa en la identificación de puntos fuera de control o patrones inusuales. Los límites de control, calculados a partir de la media y la desviación estándar del número de defectos, delimitan la zona de variabilidad esperada debido a causas comunes. Cualquier punto fuera de estos límites sugiere la influencia de causas especiales que alteran la estabilidad del proceso. Algunos ejemplos de causas especiales pueden ser:
- Cambios en los materiales utilizados.
- Problemas en la maquinaria.
- Errores en el proceso de fabricación.
- Cambios en las condiciones ambientales.
- Falta de capacitación del personal.
La detección temprana de estas causas especiales permite tomar acciones correctivas para prevenir la producción de artículos defectuosos y mejorar la calidad del producto.
Consultas habituales sobre la gráfica C
A continuación, respondemos algunas de las preguntas más frecuentes sobre la gráfica C :

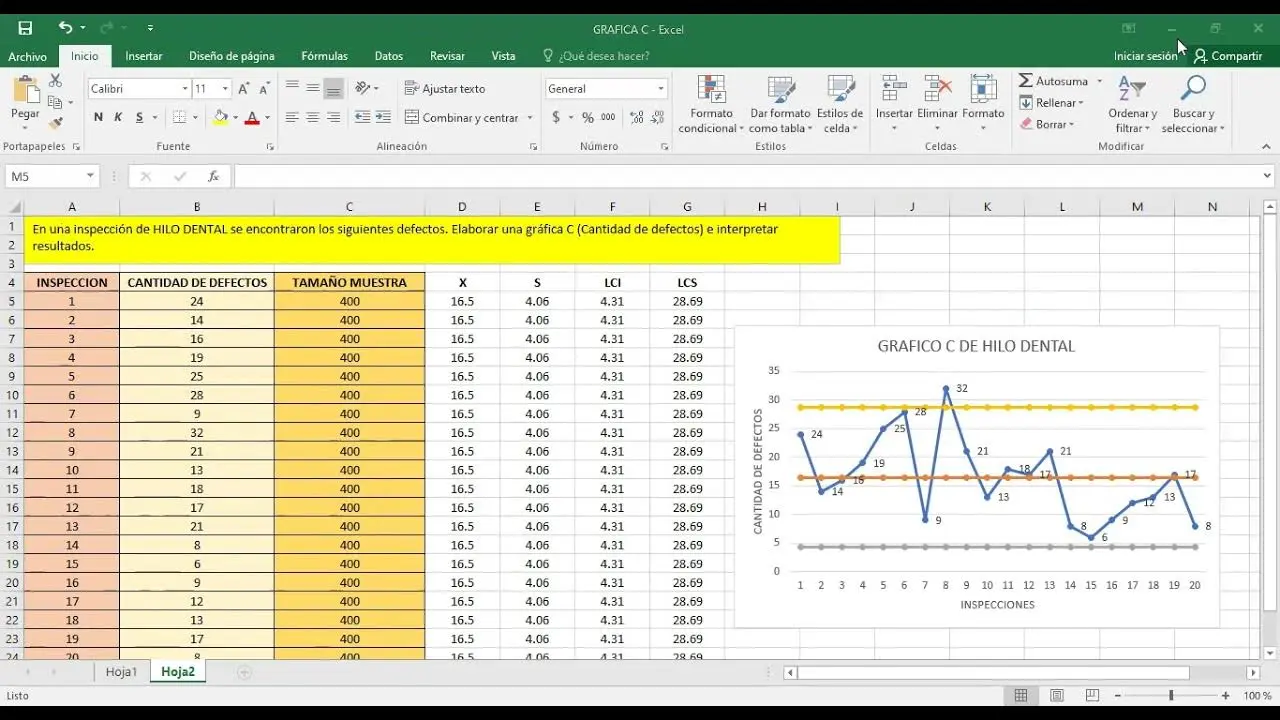

¿Cómo calcular los límites de control de la gráfica C?
Los límites de control de la gráfica C se calculan a partir de la media del número de defectos (c̄) y se basan en la distribución de Poisson. Se utilizan las siguientes fórmulas:
- Límite de control central (CCL): c̄
- Límite de control superior (LCS): c̄ + 3√c̄
- Límite de control inferior (LCI): c̄ - 3√c̄ (Si el resultado es negativo, se considera 0)
¿Qué hacer cuando un punto se sale de los límites de control?
Si un punto cae fuera de los límites de control, es crucial investigar las causas especiales que podrían haber contribuido a esa desviación. Se debe analizar el proceso para identificar la raíz del problema y tomar las acciones correctivas necesarias. Una vez implementadas las correcciones, se debe monitorear el proceso nuevamente para asegurar que se ha restaurado la estabilidad.
¿Cuál es la diferencia entre la gráfica C y la gráfica U?
La principal diferencia radica en el tamaño de los subgrupos. La gráfica C se utiliza cuando el tamaño del subgrupo es constante, mientras que la gráfica U se emplea cuando el tamaño del subgrupo es variable. La gráfica U normaliza el número de defectos por el tamaño del subgrupo, permitiendo la comparación de subgrupos de diferentes tamaños.
¿Puedo usar la gráfica C para monitorear otros tipos de datos?
La gráfica C está específicamente diseñada para monitorear el número de defectos en subgrupos de tamaño constante. No es adecuada para otros tipos de datos, como porcentajes, proporciones o tiempos. Para esos casos, existen otras herramientas de control estadístico más apropiadas.
Tabla comparativa: Gráfica C vs. Gráfica U
| Característica | Gráfica C | Gráfica U |
|---|---|---|
| Tamaño del subgrupo | Constante | Variable |
| Dato monitoreado | Número de defectos | Defectos por unidad |
| Distribución | Poisson | Poisson |
| Aplicación | Defectos múltiples por unidad, subgrupos iguales | Defectos múltiples por unidad, subgrupos desiguales |
La gráfica C como herramienta clave para la mejora continua
La gráfica C es una herramienta poderosa y versátil para el control estadístico de procesos. Su correcta aplicación permite a los propietarios de negocios y responsables de la calidad monitorear eficazmente el número de defectos en sus procesos de producción, identificar y corregir causas especiales, y mejorar la calidad general de sus productos o servicios. La comprensión de sus principios, su correcta interpretación y la capacidad de responder a las señales que proporciona son clave para la mejora continua y la excelencia operativa.
Recuerda que la implementación efectiva de la gráfica C requiere una comprensión sólida de los principios del CEP y una formación adecuada en su aplicación. La consulta con expertos en control estadístico de procesos puede ser invaluable para asegurar la correcta utilización de esta herramienta y obtener los máximos beneficios.
