Beta de un transistor

El beta (β) de un transistor, también conocido como ganancia de corriente, es un parámetro fundamental que define la capacidad de amplificación de un transistor bipolar de unión (BJT). Este artículo explora en detalle qué es el beta, cómo se determina, su rango de valores, su importancia en el diseño de circuitos y la comparación entre transistores bipolares y válvulas termoiónicas.

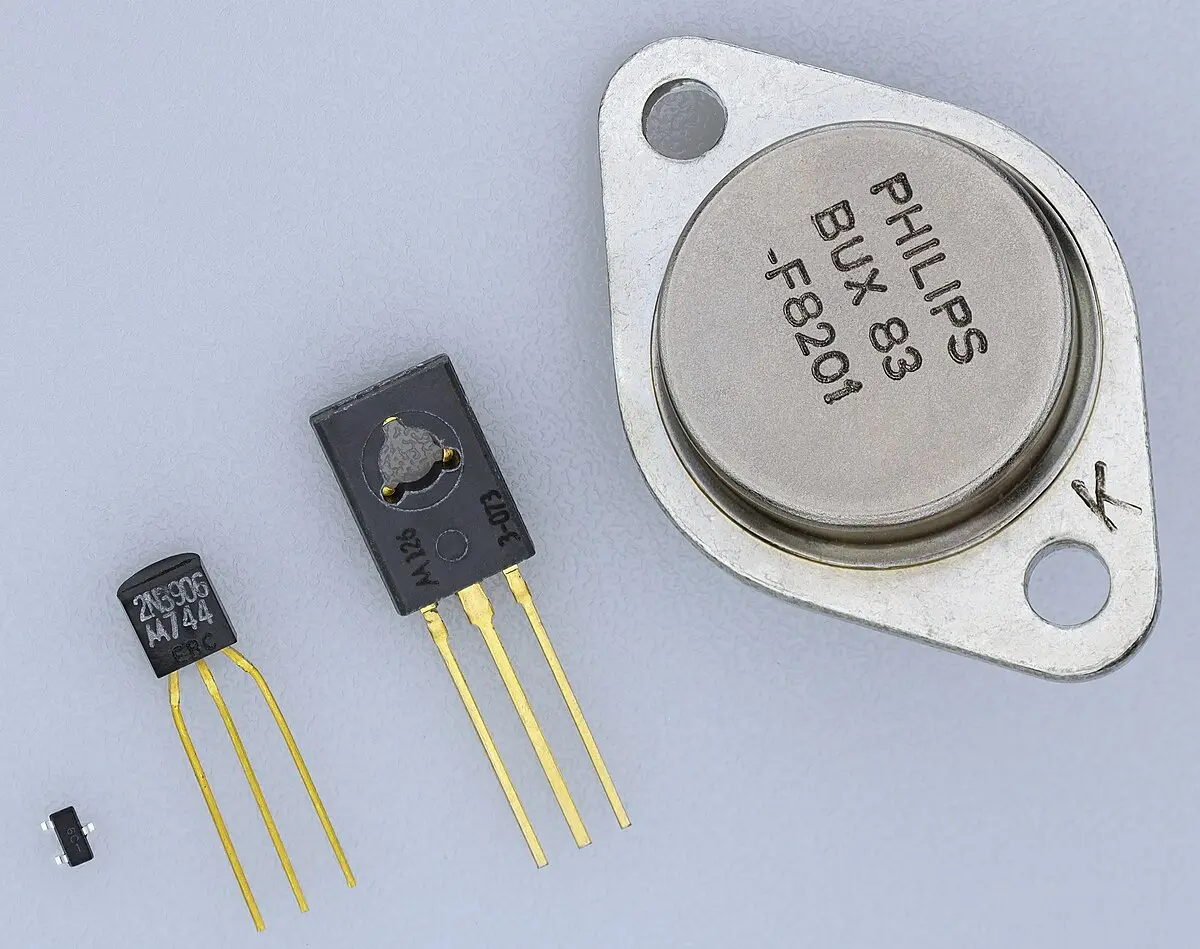

¿Qué es el Beta (β) de un Transistor?

El beta (β) representa la relación entre la corriente de colector (Ic) y la corriente de base (Ib) en un transistor bipolar en una configuración específica, generalmente en configuración de emisor común. Matemáticamente se expresa como:

β = Ic / Ib

Esta ecuación indica cuántas veces la corriente del colector es mayor que la corriente de la base. Un beta alto significa que una pequeña corriente de base puede controlar una corriente de colector significativamente mayor, lo que es esencial para la amplificación.

Rango de Valores de Beta

El valor de β varía considerablemente dependiendo del tipo de transistor y las condiciones de operación. Para transistores de uso general, el rango típico de β se encuentra entre 20 y 200. Sin embargo, algunos transistores pueden tener betas mucho más altos o más bajos, dependiendo de sus especificaciones.

Tener en cuenta que β no es un valor constante. Se ve afectado por diversos factores, incluyendo:

• Temperatura: La temperatura de funcionamiento influye significativamente en el valor de β.
• Corriente de colector (Ic): El beta suele variar con la corriente de colector. Las hojas de datos del transistor suelen proporcionar gráficas que muestran esta variación.
• Voltaje de colector-emisor (Vce): El voltaje entre el colector y el emisor también puede influir ligeramente en el valor de β.
• Frecuencia: A altas frecuencias, el beta disminuye.

Importancia del Beta en el Diseño de Circuitos

El beta es un parámetro crítico en el diseño de circuitos con transistores bipolares. Un diseño preciso requiere considerar la variación de β para asegurar un funcionamiento estable y confiable del circuito. A continuación, se presentan algunos aspectos clave:

• Polarización: El valor de β se utiliza para calcular los valores de las resistencias de polarización, que establecen los puntos de operación del transistor. Una variación en β puede afectar significativamente el punto de operación, lo que puede llevar a un mal funcionamiento del circuito.
• Ganancia de Amplificación: El beta determina la ganancia de corriente del amplificador transistorizado. Un beta mayor resulta en una mayor ganancia de corriente.
• Diseño de Amplificadores: La selección del transistor adecuado para un amplificador depende del valor de β requerido para lograr la ganancia deseada.
• Análisis de Circuitos: El valor de β es esencial para el análisis y simulación de circuitos, utilizando modelos de transistores como el modelo de Ebers-Moll o el modelo híbrido-pi.

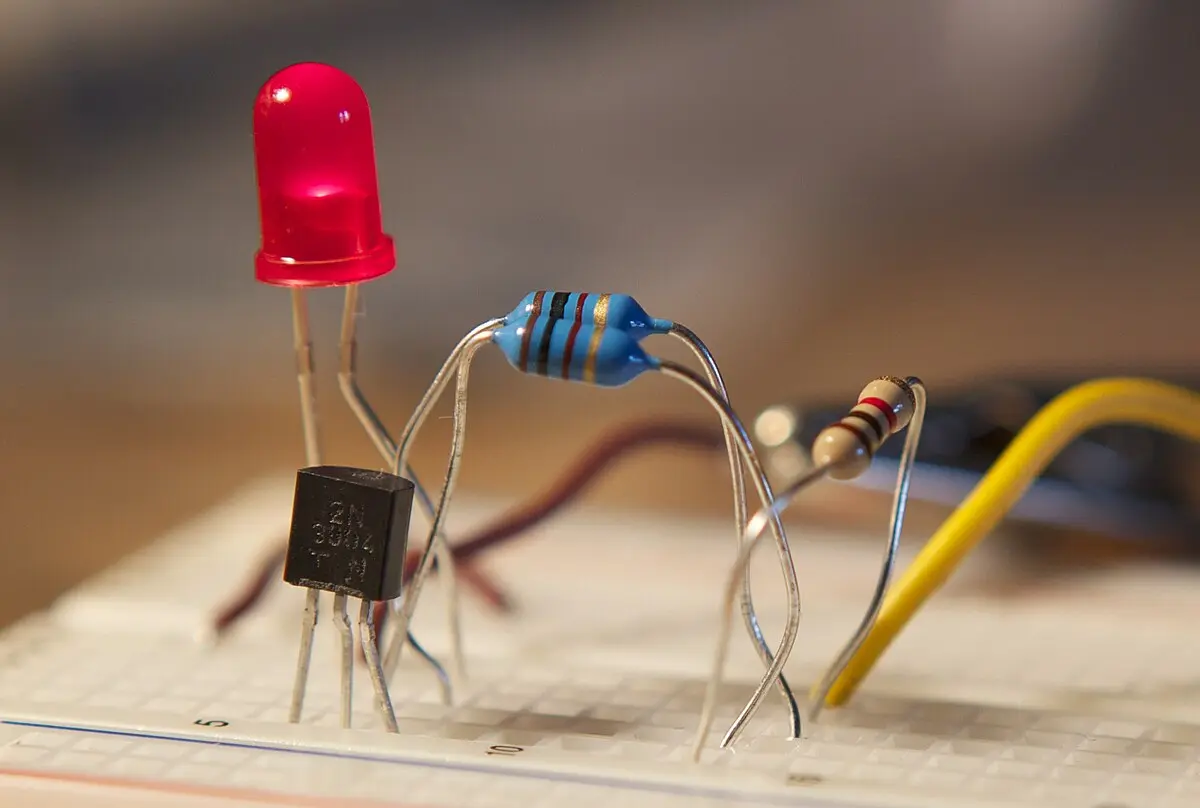

Beta del Transistor 2N3904

El transistor 2N3904 es un transistor NPN de propósito general muy popular entre aficionados y profesionales. Su beta típico se encuentra alrededor de 100, aunque puede variar en un rango considerable. Este transistor se caracteriza por su bajo costo, alta confiabilidad y disponibilidad. Su amplio uso en aplicaciones de baja potencia lo hace una opción ideal para muchos proyectos electrónicos.

Cálculo de la Corriente de Base (Ib)

Para calcular la corriente de base (Ib), se utiliza la fórmula derivada de la definición del beta:

Ib = Ic / β

Donde Ic es la corriente de colector deseada y β es la ganancia de corriente del transistor.

Es importante destacar que este cálculo asume un β constante, lo que en la práctica no es del todo cierto. Para un diseño más preciso, se deben considerar las variaciones de β con la temperatura y la corriente de colector, utilizando datos de las hojas de datos del transistor.

Transistores Bipolares vs. Válvulas Termoiónicas

Antes de la invención del transistor, las válvulas termoiónicas se utilizaban como dispositivos de amplificación. Las válvulas, a diferencia de los transistores, requieren altas tensiones para operar y consumen mucha más energía. Otras diferencias importantes incluyen:

Estas diferencias hicieron que los transistores reemplazaran gradualmente a las válvulas en la mayoría de las aplicaciones electrónicas, excepto en algunas aplicaciones de alta potencia o audiófilas donde ciertas características de las válvulas son aún apreciadas.

Configuraciones de Transistor y Beta

El valor de β afecta el comportamiento del transistor en diferentes configuraciones. Las configuraciones más comunes son:

• Emisor Común: En esta configuración, la ganancia de voltaje es aproximadamente -Rc/Re, donde Rc y Re son las resistencias del colector y el emisor, respectivamente. La ganancia de corriente está determinada por el β del transistor.
• Base Común: En esta configuración, la ganancia de voltaje es aproximadamente Rc/Re, y la ganancia de corriente es ligeramente inferior a
• Colector Común (Seguidor de emisor): En esta configuración, la ganancia de voltaje es ligeramente inferior a 1, pero la ganancia de corriente es alta, cercana a β.

En cada configuración, la selección adecuada del transistor, considerando su β, es crucial para lograr el rendimiento deseado.

Consideraciones Adicionales sobre el Beta

Es importante consultar las hojas de datos del fabricante para obtener información precisa sobre el rango de β para un transistor específico. Estas hojas de datos suelen proporcionar curvas características que muestran la variación de β con la corriente de colector y la temperatura. Es fundamental usar esta información para un diseño de circuitos preciso y confiable.

En algunos casos, se puede utilizar un circuito de realimentación para reducir la dependencia del circuito en el valor preciso de β, lo que mejora la estabilidad del circuito.

El beta es un parámetro crucial en el diseño y el análisis de circuitos con transistores bipolares. Comprender su comportamiento y las variaciones a las que está sujeto es fundamental para lograr un diseño óptimo y un funcionamiento fiable.
