Cabezas de flecha en dibujo técnico para su representación con lápiz

Las cabezas de flecha, o flechas de cota, son elementos fundamentales en el dibujo técnico, especialmente en la acotación. Su correcta representación es crucial para la claridad y precisión de los planos. Este artículo profundiza en las características, normas y técnicas para dibujar cabezas de flecha con lápiz, asegurando una correcta interpretación de las dimensiones representadas.

Tipos de Líneas en Acotación

Antes de abordar las flechas, es importante entender el contexto en el que se utilizan. En la acotación, se emplean distintos tipos de líneas, cada una con una función específica:

Línea de Cota:

Soporta la cifra de cota (medida) y se dibuja con línea continua y fina, paralela a la dimensión que se mide. Sus características clave son:

• Paralelismo: Paralela a la dimensión medida.
• Espaciado: 8 mm de separación de la primera línea de cota a las aristas; 5 mm mínimo entre líneas de cota paralelas.
• Terminación: Generalmente termina en flechas de cota, aunque puede acabar en trazos o puntos.

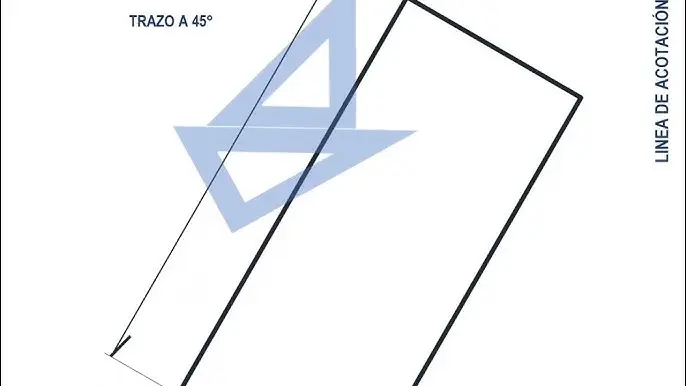

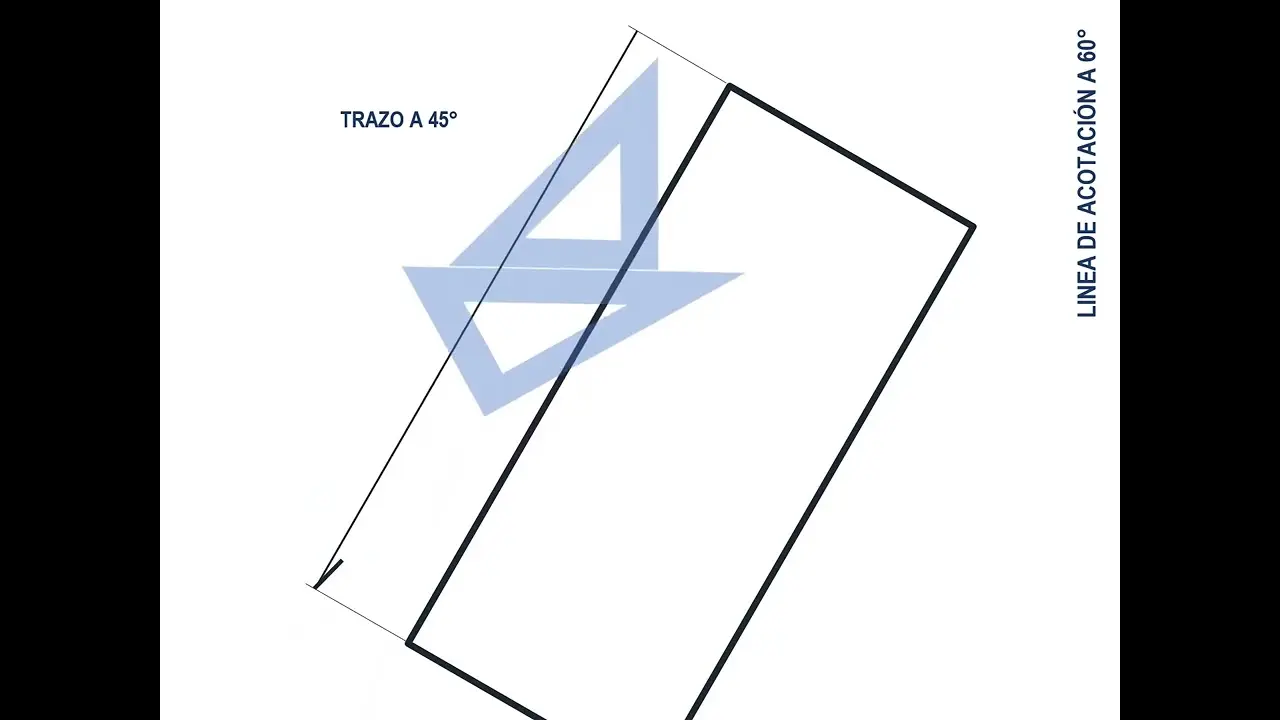

Línea Auxiliar de Cota:

Limita la línea de cota, indicando el inicio y fin de la medida. Se dibuja con línea continua y fina, perpendicular a la línea de cota (excepcionalmente a 60º).

• Perpendicularidad: Perpendicular a la línea de cota (generalmente).
• Sobresaliencia: Sobrepasa la línea de cota en 2-3 mm.

Cifra de Cota:

Indica la medida numérica. Debe ser clara, legible y estar centrada en la línea de cota. Se recomienda una altura de 3-4 mm.

• Altura: Uniforme y proporcional al tamaño del dibujo (3-4 mm recomendado).
• Ubicación: Centrada en la línea de cota, preferentemente sobre ella.

Flecha de Cota:

Indica el límite de la medida en la línea de cota. Se representa como un triángulo isósceles con un ángulo de 15º, cuya longitud es 5 veces el grosor de la línea.

• Forma: Triángulo isósceles de 15º.
• Longitud: 5 veces el grosor de la línea.
• Sustitución: En caso de falta de espacio, puede sustituirse por puntos.

Línea de Referencia:

Une el texto explicativo a la pieza. Se utiliza para notas dimensionales o identificaciones.

• Función: Conexión entre texto explicativo y la pieza.
• Terminación: Puede terminar en flecha, punto o sin elemento.

Dibujo de las Cabezas de Flecha con Lápiz: Técnica y Precisión

Para dibujar correctamente las cabezas de flecha con lápiz, se deben seguir estas recomendaciones:

1. Utilice un lápiz afilado: Un lápiz bien afilado permitirá trazos precisos y limpios, facilitando la creación de flechas simétricas y nítidas.
2. Respete las proporciones: La longitud y el ángulo de las flechas deben ser proporcionales al grosor de las líneas de cota. Un ángulo de 15º y una longitud 5 veces mayor al grosor es lo ideal.
3. Emplee una regla y escuadra: Para asegurar líneas rectas y ángulos precisos, el uso de una regla y escuadra es fundamental, especialmente al dibujar las líneas auxiliares de cota.
4. Practique la simetría: Las flechas deben ser simétricas para una representación clara. La práctica regular mejorará su precisión y rapidez en el trazado.
5. Borre los trazos innecesarios: Una vez dibujadas las flechas con precisión, borre cualquier trazo auxiliar que pueda distraer la atención de la medida.
6. Mantenga la consistencia: El tamaño y la forma de las flechas deben ser consistentes en todo el dibujo para una mejor comprensión.

Tabla Comparativa de Elementos de Acotación

Consideraciones Adicionales para el Dibujo a Lápiz

Además de las técnicas mencionadas, se deben considerar los siguientes aspectos:

• Grosor de Línea: La elección del grosor de la línea es importante. Un grosor demasiado fino puede ser difícil de ver, mientras que uno demasiado grueso puede dificultar la lectura del dibujo.
• Tipo de Lápiz: Se recomienda utilizar lápices de grafito de dureza media (HB o 2B) para un buen equilibrio entre la intensidad del trazo y la facilidad de borrado.
• Goma de Borrar: Una goma de borrar de buena calidad es esencial para corregir errores y mantener la limpieza del dibujo.
• Plantilla de Flechas: Para obtener mayor precisión y rapidez, puede utilizarse una plantilla con diferentes tamaños de flechas de cota.

Consultas Habituales sobre Cabezas de Flecha

Algunas consultas habituales sobre las cabezas de flecha en dibujo técnico son:

• ¿Cómo se dibujan las flechas de cota en espacios reducidos? En espacios reducidos, las flechas pueden sustituirse por puntos.
• ¿Qué sucede si las líneas de cota se cruzan? Se deben evitar los cruces de líneas de cota. Si es inevitable, se debe interrumpir una de las líneas.
• ¿Cuál es la importancia de la precisión en el dibujo de las flechas? La precisión en el dibujo de las flechas es fundamental para la correcta interpretación de las dimensiones.
• ¿Se pueden utilizar diferentes tipos de flechas en un mismo dibujo? Se recomienda utilizar el mismo tipo de flecha en todo el dibujo para mantener la uniformidad y la claridad.

Con la práctica y la aplicación de estas técnicas, podrá dibujar cabezas de flecha con precisión y claridad, mejorando la calidad y legibilidad de sus dibujos técnicos. Recuerde que la precisión y la uniformidad son clave para una correcta representación de las medidas.
