Calculando ángulos entre vectores: una tutorial gráfica y matemática

Determinar el ángulo entre dos vectores es una operación fundamental en diversos campos, desde la física y la ingeniería hasta la informática gráfica. Si bien existen métodos analíticos precisos, la comprensión gráfica proporciona una intuición invaluable. Este artículo profundiza en cómo calcular ángulos de vectores de forma gráfica, investigando las diferentes técnicas y sus aplicaciones.

El Producto Escalar: La Clave del Ángulo

La herramienta matemática central para calcular el ángulo entre dos vectores es el producto escalar (también conocido como producto punto). Este producto no resulta en un nuevo vector, sino en un escalar (un número). La fórmula del producto escalar para dos vectores a = (a _x, a _y, a _z) y b = (b _x, b _y, b _z) en tres dimensiones es:

a · b = a _x b _x + a _y b _y + a _z b _z

La importancia del producto escalar radica en su relación directa con el ángulo entre los vectores. Específicamente, el producto escalar se relaciona con el coseno del ángulo θ entre los vectores a través de la siguiente ecuación:

a · b = |a| |b| cos θ

Donde |a| y |b| representan las magnitudes (o longitudes) de los vectores a y b respectivamente. Estas magnitudes se calculan utilizando el teorema de Pitágoras en tres dimensiones:

|a| = √(a _x ² + a _y ² + a _z ²)

|b| = √(b _x ² + b _y ² + b _z ²)

Calculando el Ángulo: De la Fórmula a la Aplicación

Para obtener el ángulo θ, despejamos la fórmula del producto escalar:

cos θ = (a · b) / (|a| |b|)

Finalmente, para encontrar el ángulo, aplicamos la función arcocoseno (cos ^-1o arccos):

θ = cos ^-1 [(a · b) / (|a| |b|)]

Este resultado se expresa generalmente en radianes o grados. Recuerda que la función arcocoseno solo devuelve ángulos entre 0 y π radianes (0° y 180°).

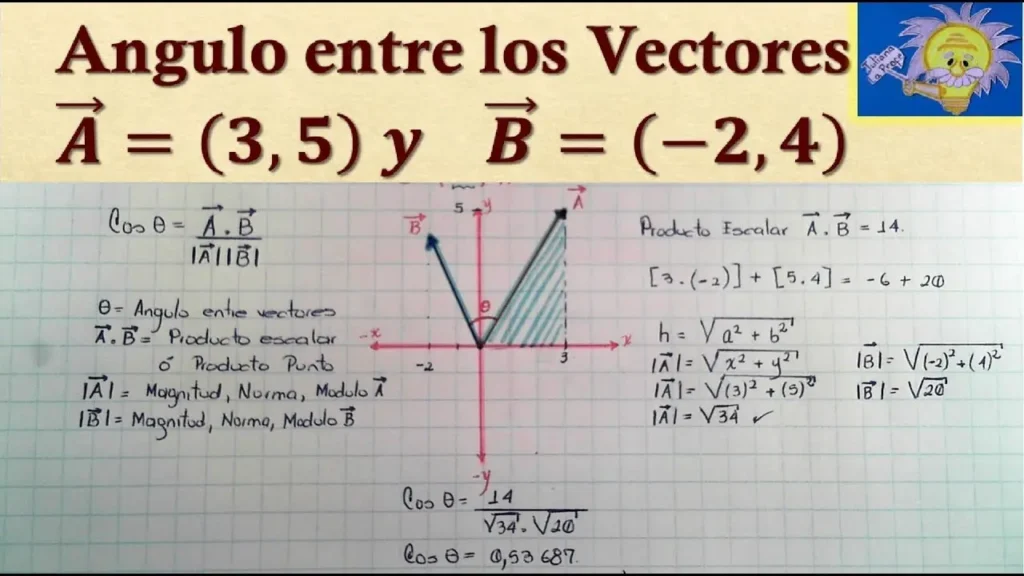

Representación Gráfica: Visualizando el Ángulo

Si bien la fórmula proporciona el valor preciso del ángulo, la representación gráfica ofrece una comprensión intuitiva. Para visualizar el ángulo entre dos vectores, se pueden utilizar diferentes métodos:

• Método del paralelogramo: Se dibujan los vectores a y b con origen común. Luego, se completa el paralelogramo formado por estos vectores. El ángulo entre los vectores es el ángulo interior del paralelogramo.
• Método de la proyección: Se proyecta un vector sobre el otro. El ángulo entre los vectores se puede determinar observando la relación entre la longitud de la proyección y la longitud del vector original.
• Uso de software de gráficos vectoriales: Diversas herramientas permiten ingresar las coordenadas de los vectores y visualizar directamente el ángulo formado entre ellos.

Ejemplos Prácticos

Consideremos dos vectores:

a = (1, 2, 3)

b = (4, 0, -1)

Calcular el producto escalar:

a · b = (1)(4) + (2)(0) + (3)(-1) = 1

Calcular las magnitudes:

|a| = √(1² + 2² + 3²) = √14

|b| = √(4² + 0² + (-1)²) = √17

Aplicar la fórmula del ángulo:

cos θ = 1 / (√14 √17)

θ = cos ^-1[1 / (√14 √17)] ≈ 51 radianes ≈ 86 grados

Casos Especiales y Consideraciones

• Vectores Ortogonales (Perpendiculares): Si el ángulo entre dos vectores es de 90° (π/2 radianes), su producto escalar es cero (a · b = 0).
• Vectores Paralelos: Si los vectores son paralelos, el ángulo entre ellos es 0° o 180°, dependiendo de la dirección. En este caso, el coseno del ángulo será 1 o -
• Vectores en el Plano (2D): La fórmula y el procedimiento son similares, pero sin la componente z.
• Precisión de los cálculos: La precisión del resultado depende de la precisión de las mediciones de las coordenadas de los vectores y el uso de una calculadora o software apropiado.

Aplicaciones

El cálculo del ángulo entre vectores tiene aplicaciones en diversas áreas:

• Física: Cálculo del trabajo realizado por una fuerza, análisis de fuerzas en sistemas mecánicos.
• Ingeniería: Diseño estructural, análisis de esfuerzos en materiales.
• Informática Gráfica: Renderizado de escenas 3D, iluminación, detección de colisiones.
• Machine Learning: Cálculo de similitud entre vectores de características.

Tabla Comparativa de Métodos

Consultas Habituales

• ¿Cómo calcular el ángulo entre dos vectores en 2D? Se utiliza la misma fórmula, pero omitiendo la componente z.
• ¿Qué sucede si el producto escalar es negativo? Indica que el ángulo entre los vectores está entre 90° y 180°.
• ¿Existen métodos alternativos para calcular el ángulo entre vectores? Sí, se pueden utilizar matrices de rotación o métodos basados en el producto vectorial.

El cálculo del ángulo entre vectores, ya sea mediante métodos gráficos o analíticos, es una herramienta fundamental en diversas disciplinas. La comprensión de la fórmula del producto escalar y su relación con el ángulo permite abordar problemas complejos con precisión y eficiencia. La combinación de métodos analíticos y gráficos proporciona una comprensión más completa del concepto y sus aplicaciones.
