Determinar el periodo de una onda a partir de su representación gráfica es una tarea fundamental en diversos campos, desde la física y la ingeniería hasta la medicina y la geofísica. Comprender este proceso permite analizar el comportamiento oscilatorio de sistemas y fenómenos naturales.
¿Qué es el Periodo de una Onda?
El periodo (T) de una onda representa el tiempo que tarda en completar un ciclo completo. Un ciclo se refiere a una oscilación completa, desde un punto en la onda hasta que regresa al mismo punto con la misma dirección. Se mide en segundos (s) y es inversamente proporcional a la frecuencia (f).
Métodos para Calcular el Periodo a partir de una Gráfica
Existen diferentes métodos para calcular el periodo de una onda observando su gráfica:

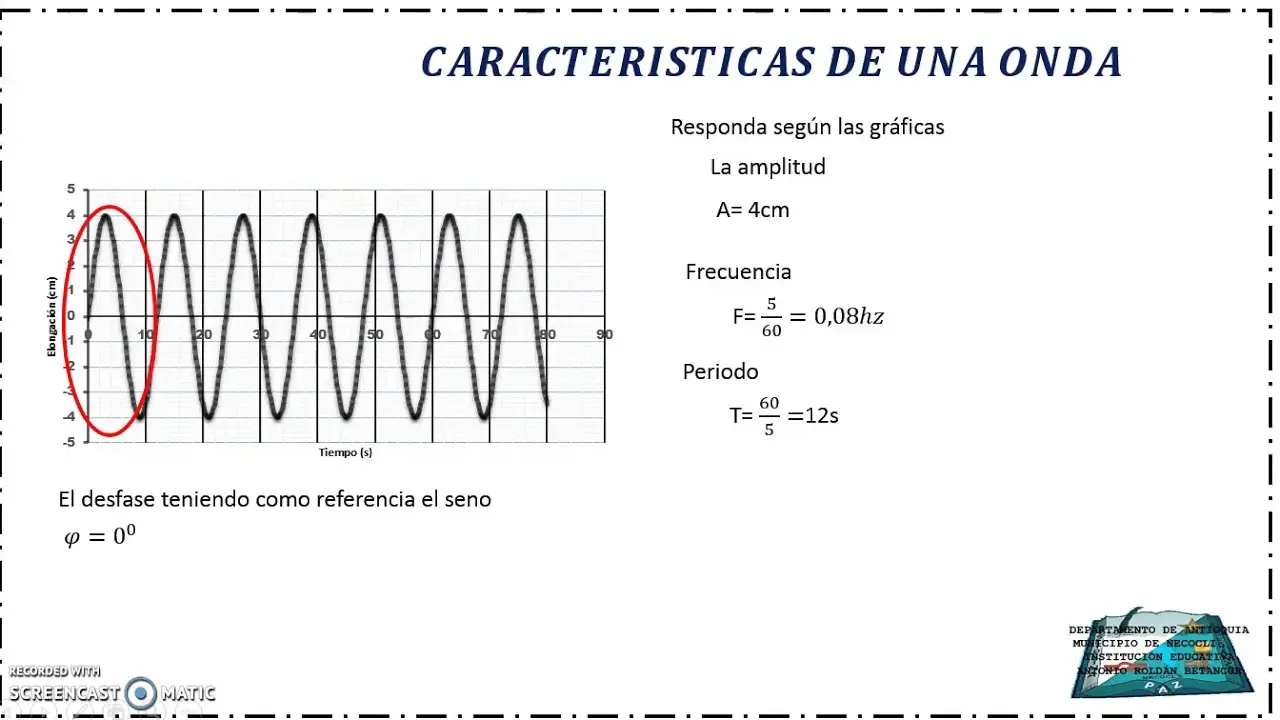

Método de Crestas y Valles:
Este es el método más intuitivo. Se selecciona un punto en la gráfica, ya sea una cresta (punto máximo de la onda) o un valle (punto mínimo de la onda). Luego, se busca el siguiente punto idéntico que se mueve en la misma dirección. El tiempo transcurrido entre esos dos puntos es el periodo. Es importante asegurar que se selecciona el punto siguiente, no uno anterior, pues esto es crucial para no cometer errores en el cálculo. Este método es especialmente útil para ondas sinusoidales o similares con crestas y valles claramente definidos.
Método de Intersecciones:
Este método se basa en las intersecciones de la onda con una línea horizontal. Se selecciona una línea horizontal, generalmente la línea que representa el valor medio de la onda. Se identifica el punto de intersección de la onda con la línea, y luego se busca la siguiente intersección en la misma dirección. La diferencia de tiempo entre estos dos puntos corresponde al semiperiodo. Multiplicando este valor por dos se obtiene el periodo. Este método es útil incluso para ondas con formas más complejas que no presentan crestas o valles bien definidos.
Utilizando la Escala de la Gráfica:
La gráfica debe tener una escala de tiempo claramente definida en el eje horizontal. Una vez identificado un ciclo completo, se mide directamente la distancia en el eje del tiempo que corresponde a ese ciclo, utilizando la escala de la gráfica. Este valor representa el periodo.
Relación entre Periodo y Frecuencia
El periodo (T) y la frecuencia (f) están relacionados inversamente mediante la siguiente ecuación:
f = 1/T
Donde:
- f representa la frecuencia en Hertz (Hz), que indica el número de ciclos por segundo.
- T representa el periodo en segundos (s).
Esta relación permite calcular una magnitud a partir de la otra. Si conocemos la frecuencia, podemos determinar el periodo, y viceversa.
Ejemplos de Cálculo de Periodo
Para ilustrar mejor estos métodos, consideremos los siguientes ejemplos:

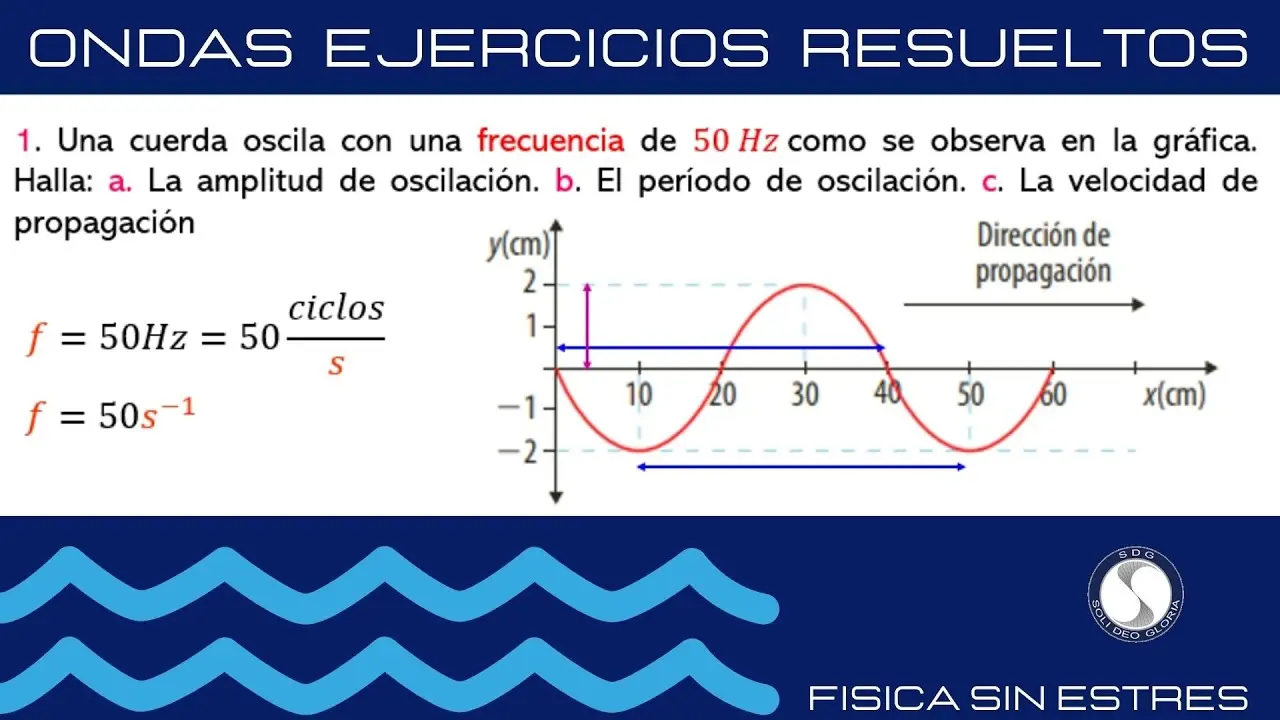

Ejemplo 1: Onda Sinusoidal
Supongamos una onda sinusoidal con crestas claramente definidas. Si el tiempo entre dos crestas consecutivas es de 0.5 segundos, entonces el periodo de la onda es de 0.5 segundos.
Ejemplo 2: Onda Compleja
Para una onda con forma más compleja, se puede utilizar el método de las intersecciones. Si el tiempo entre dos intersecciones consecutivas con la línea de valor medio es de 0.2 segundos, el semiperiodo es de 0.2 segundos, y por lo tanto, el periodo es de 0.4 segundos.
Factores que Pueden Afectar la Medición del Periodo
La precisión en la determinación del periodo depende de varios factores:
- Precisión de la gráfica: Una gráfica con una resolución baja o imprecisa puede llevar a errores en la medición del periodo.
- Ruido en la señal: Si la onda presenta ruido o variaciones aleatorias, puede dificultar la identificación precisa de crestas, valles o intersecciones.
- Amortiguamiento: En sistemas oscilatorios con amortiguamiento, la amplitud de la onda disminuye con el tiempo, lo que puede afectar la medición del periodo si no se tiene en cuenta este efecto.
Tabla Comparativa de Métodos para Calcular el Periodo
| Método | Descripción | Ventajas | Desventajas |
|---|---|---|---|
| Método de Crestas y Valles | Medir el tiempo entre dos crestas o valles consecutivos. | Simple e intuitivo, adecuado para ondas regulares. | No aplicable a ondas irregulares o sin crestas y valles definidos. |
| Método de Intersecciones | Medir el tiempo entre dos intersecciones consecutivas con la línea de valor medio. | Aplicable a una gama más amplia de ondas. | Requiere identificar la línea de valor medio. |
| Utilizando la Escala de la Gráfica | Medir directamente el tiempo de un ciclo completo en la gráfica. | Directo y sencillo si la gráfica está correctamente escalada. | Depende de la precisión de la escala de la gráfica. |
Consultas Habituales
- ¿Cómo calcular el periodo de una onda cuadrada? El periodo se calcula midiendo el tiempo que dura un ciclo completo de la onda cuadrada (desde un flanco ascendente hasta el siguiente).
- ¿Cómo calcular el periodo de una onda triangular? El periodo se calcula midiendo el tiempo que tarda la onda en completar una subida y una bajada completas.
- ¿Cómo afecta la amplitud al periodo de una onda? La amplitud no afecta al periodo de una onda. El periodo depende únicamente de la frecuencia o de las propiedades físicas del sistema que genera la onda.
Calcular el periodo de una onda a partir de su gráfica es una habilidad esencial en diversas disciplinas. La elección del método más adecuado depende de la forma de la onda y la precisión requerida. La comprensión de la relación entre periodo y frecuencia, junto con la consideración de los factores que pueden afectar la medición, permite un análisis más preciso y completo del comportamiento ondulatorio.
