Revit, el software de modelado de información para la construcción (BIM), ofrece una gran flexibilidad para gestionar y visualizar proyectos. Una parte crucial de este proceso es la capacidad de ajustar el tamaño de las ventanas gráficas en las hojas, para lograr la presentación ideal de planos y detalles. En este artículo, exploraremos diferentes métodos para redimensionar ventanas gráficas en Revit, abordando las consultas más habituales y ofreciendo una tutorial paso a paso para obtener resultados profesionales.

Métodos para cambiar el tamaño de las ventanas gráficas
Existen varias maneras de cambiar el tamaño de una ventana gráfica en Revit, dependiendo de la precisión y el resultado deseado. A continuación, detallamos los métodos más comunes:
Método 1: Arrastrar y soltar

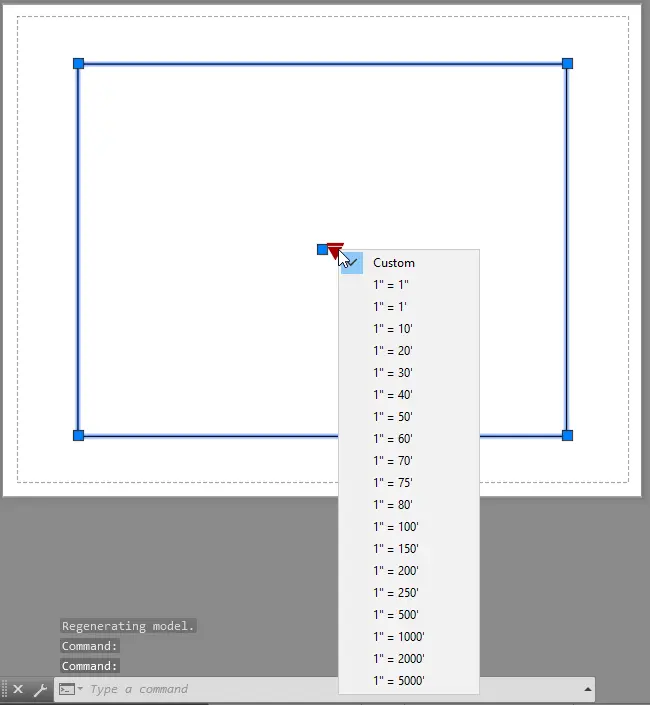

Este es el método más intuitivo y rápido para ajustar el tamaño de una ventana gráfica. Simplemente, coloque el cursor sobre uno de los tiradores (cuadrados pequeños) que aparecen en los bordes de la ventana gráfica. Al posicionarlo correctamente, el cursor cambiará a una flecha de doble punta. A continuación, arrastre el tirador para aumentar o disminuir el tamaño de la ventana según sus necesidades. Puede arrastrar un solo tirador para ajustar un lado, o arrastrar desde una esquina para cambiar dos lados simultáneamente. Este método es ideal para ajustes rápidos y sencillos.
Método 2: Usando la paleta de propiedades
Para un control más preciso sobre el tamaño de la ventana gráfica, puede utilizar la paleta de propiedades. Seleccione la ventana gráfica que desea modificar. En la paleta de propiedades, encontrará parámetros como “Altura” y “Anchura”. Introduzca los valores deseados en estos campos para establecer el tamaño exacto de la ventana. Este método es particularmente útil cuando se requiere una precisión milimétrica o cuando se desea mantener una relación de aspecto específica.
Método 3: Modificando las propiedades de la vista
Antes de colocar la ventana gráfica en la hoja, puede ajustar el tamaño de la vista en sí misma. Abra la vista que desea utilizar como ventana gráfica. En la cinta de opciones, vaya a la pestaña “Vista” y acceda a las propiedades de la vista. Aquí, puede especificar las dimensiones de la vista, lo que afectará directamente al tamaño de la ventana gráfica cuando se coloque en la hoja. Este método es útil para controlar el tamaño de la ventana gráfica desde el principio del proceso de diseño.
Consultas habituales sobre el redimensionamiento de ventanas gráficas
A continuación, respondemos a algunas de las preguntas más frecuentes sobre cómo cambiar el tamaño de una ventana gráfica en Revit :
¿Cómo mantener la proporción al cambiar el tamaño?
Para mantener la proporción de la ventana gráfica al cambiar su tamaño, mantenga pulsada la tecla Mayúsculas (Shift) mientras arrastra uno de los tiradores. Esto forzará que el redimensionamiento se realice de manera proporcional, evitando distorsiones en la imagen.
¿Qué sucede si cambio el tamaño de la ventana gráfica después de haber añadido anotaciones?
Si cambia el tamaño de una ventana gráfica después de haber añadido anotaciones (texto, dimensiones, etc.), estas se ajustarán automáticamente para adaptarse al nuevo tamaño. Sin embargo, es posible que deba realizar ajustes manuales para asegurar la correcta ubicación y legibilidad de las anotaciones.
¿Puedo cambiar el tamaño de varias ventanas gráficas a la vez?
No es posible cambiar el tamaño de varias ventanas gráficas simultáneamente utilizando los métodos estándar. Para modificar varias ventanas gráficas, deberá hacerlo de forma individual, utilizando cualquiera de los métodos descritos anteriormente.
Tabla comparativa de métodos
Método | Precisión | Velocidad | Ideal para |
---|---|---|---|
Arrastrar y soltar | Baja | Alta | Ajustes rápidos y sencillos |
Paleta de propiedades | Alta | Media | Precisión milimétrica |
Propiedades de la vista | Alta | Media | Control previo al dibujo |
Consejos adicionales para un mejor manejo de las ventanas gráficas
- Planifique el tamaño de sus ventanas gráficas antes de colocarlas en la hoja. Esto evitará redimensionamientos innecesarios y ahorrará tiempo.
- Utilice las herramientas de alineación de Revit para colocar las ventanas gráficas de forma precisa y organizada en la hoja.
- Cree plantillas de hojas con tamaños de ventanas gráficas predefinidos para mantener la coherencia en sus proyectos.
- Asegúrese de que la resolución de la vista sea adecuada para el tamaño de la ventana gráfica. Una resolución demasiado baja puede resultar en una imagen borrosa.
Conclusión
Cambiar el tamaño de una ventana gráfica en Revit es una tarea fundamental para la creación de planos de calidad profesional. Dominar los diferentes métodos y consejos descritos en este artículo le permitirá gestionar sus proyectos de forma eficiente y obtener resultados óptimos. Recuerde que la práctica regular le permitirá desarrollar una mayor fluidez en el manejo de estas herramientas, logrando así mayor rapidez y precisión en sus diseños.
