AutoCAD ofrece una gran flexibilidad para gestionar la visualización de nuestros proyectos. Una herramienta fundamental para ello es la capacidad de cambiar la escala de las ventanas gráficas, permitiendo ajustar el nivel de detalle y la perspectiva de nuestro trabajo. Esta tutorial profundiza en las diferentes maneras de modificar la escala, abarcando desde los métodos más básicos hasta las técnicas más avanzadas, incluyendo la resolución de problemas comunes.
Métodos para cambiar la escala de la ventana gráfica
Existen varias maneras de cambiar la escala de una ventana gráfica en AutoCAD, cada una con sus propias ventajas y desventajas. La mejor opción dependerá del contexto y las preferencias del usuario.
Método 1: A través de la barra de estado

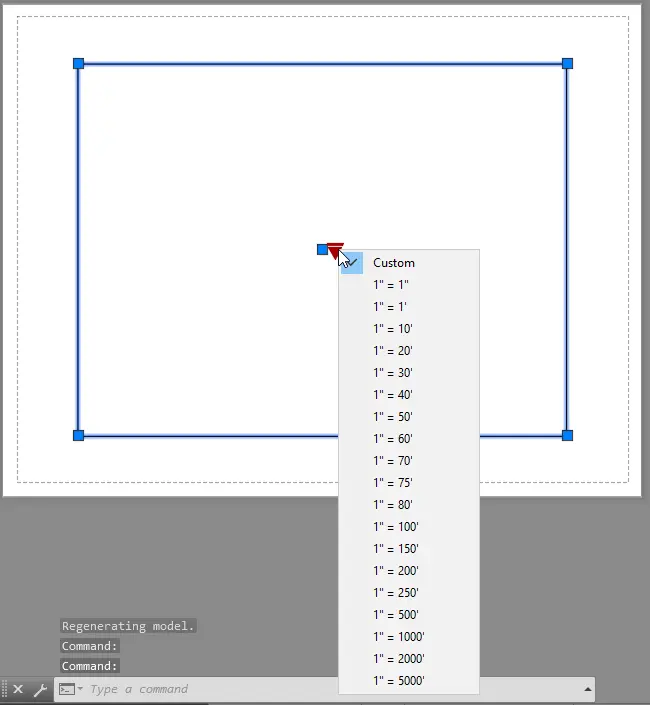

Este es el método más sencillo e intuitivo. Una vez que has seleccionado la ventana gráfica haciendo clic sobre ella, la escala se mostrará en la barra de estado de la aplicación. Para cambiar la escala, simplemente introduce la nueva escala en el campo correspondiente. AutoCAD actualizará la visualización inmediatamente, adaptando la ventana gráfica a la nueva escala elegida. Recuerda que este método solo funciona si la ventana gráfica ya está creada.
Método 2: Utilizando la pestaña "Propiedades"
Para un control más preciso, puedes acceder a las propiedades de la ventana gráfica. Selecciona la ventana gráfica, haz clic derecho y elige "Propiedades". En la pestaña "Propiedades de la ventana gráfica", encontrarás un campo para especificar la escala. Introduce la escala deseada y pulsa "Aceptar". Este método es especialmente útil cuando se necesita un ajuste fino de la escala o cuando se trabaja con varias ventanas gráficas simultáneamente.
Método 3: Modificando el espacio modelo
Aunque no modifica directamente la escala de la ventana gráfica, modificar la escala del espacio modelo afectará la visualización en las ventanas gráficas. Recuerda que la escala de la ventana gráfica es relativa a la escala del espacio modelo. Si modificas la escala del espacio modelo (con el comando 'ESCALA'), la visualización en las ventanas gráficas se ajustará consecuentemente. Este método es particularmente útil cuando se trabaja con diferentes escalas en distintas vistas del mismo dibujo.
Método 4: Comando 'VISTA'
El comando 'VISTA' en AutoCAD ofrece un control exhaustivo sobre la visualización del dibujo. Permite configurar diferentes aspectos de la vista, incluyendo la escala. Es un método más avanzado que requiere un mayor conocimiento de los comandos de AutoCAD, pero ofrece mayor flexibilidad y control.
Consultas habituales sobre el cambio de escala en ventanas gráficas
A continuación, se responden algunas de las consultas más frecuentes sobre cómo cambiar la escala de una ventana gráfica en AutoCAD :
¿Cómo se ajusta la escala de una ventana gráfica existente?
Puedes ajustar la escala de una ventana gráfica existente utilizando cualquiera de los métodos descritos anteriormente: a través de la barra de estado, mediante la pestaña "Propiedades" o utilizando el comando 'VISTA'.
¿Qué sucede si cambio la escala del espacio modelo?
Cambiar la escala del espacio modelo afectará la visualización en todas las ventanas gráficas que estén vinculadas a ese espacio modelo. Las ventanas gráficas se actualizarán automáticamente para reflejar la nueva escala.
¿Cómo puedo restaurar la escala predeterminada de una ventana gráfica?
La forma más sencilla de restaurar la escala predeterminada es cerrar y volver a abrir la ventana gráfica. Alternativamente, puedes establecer la escala a 1:1 utilizando cualquiera de los métodos descritos anteriormente.
¿Puedo cambiar la escala de una ventana gráfica a una escala personalizada?
Sí, puedes introducir cualquier escala personalizada en los campos correspondientes de los métodos descritos, tanto en formato numérico (ej: 1:100, 1:50) como en formato decimal (ej: 0.01, 0.02).
Tabla comparativa de métodos para cambiar la escala
| Método | Ventajas | Desventajas |
|---|---|---|
| Barra de estado | Simple e intuitivo | Menos preciso para escalas complejas |
| Propiedades | Preciso y flexible | Requiere más pasos |
| Modificar espacio modelo | Afecta todas las ventanas gráficas | Indirecto, afecta al dibujo completo |
| Comando 'VISTA' | Máximo control | Requiere mayor conocimiento de AutoCAD |
Consejos y recomendaciones
- Guarda tu trabajo con frecuencia antes de realizar cambios significativos en la escala de tus ventanas gráficas.
- Experimenta con los diferentes métodos para encontrar el que mejor se adapte a tu flujo de trabajo.
- Comprueba la escala en la barra de estado para asegurarte de que la escala se ha aplicado correctamente.
- Considera la precisión necesaria para el proyecto al elegir la escala. Una escala demasiado pequeña puede dificultar la visualización de detalles, mientras que una escala demasiado grande puede ralentizar el rendimiento.
- Utiliza capas para organizar diferentes elementos del dibujo y facilitar la gestión de escalas.
Solución de problemas
Si experimentas problemas al cambiar la escala de tu ventana gráfica, considera estos puntos:
- Asegúrate de que la ventana gráfica esté seleccionada.
- Verifica que no haya ningún bloqueo en la ventana gráfica o en el dibujo.
- Reinicia AutoCAD si el problema persiste.
- Consulta la ayuda de AutoCAD para obtener información adicional sobre el comando 'VISTA' y las opciones de configuración de la escala.
Dominar el cambio de escala de las ventanas gráficas en AutoCAD es esencial para una gestión eficaz de los proyectos. Con la práctica y la comprensión de los diferentes métodos disponibles, podrás optimizar tu flujo de trabajo y mejorar la eficiencia de tu diseño.
