Diagrama de campo eléctrico

Un diagrama de campo eléctrico es una representación visual que ilustra la fuerza eléctrica que ejercería una carga puntual en cualquier punto del espacio que la rodea. Estos diagramas son herramientas esenciales en física para comprender y analizar el comportamiento de las cargas eléctricas y sus interacciones. A través de líneas de fuerza, se muestra la dirección y la magnitud del campo eléctrico en diferentes regiones.

¿Qué es un Campo Eléctrico?

Antes de profundizar en los diagramas, es crucial entender el concepto de campo eléctrico. Un campo eléctrico es una región del espacio en la que una carga eléctrica experimenta una fuerza. Esta fuerza, descrita por la Ley de Coulomb, es proporcional a la magnitud de la carga y a la intensidad del campo eléctrico en ese punto. La intensidad del campo eléctrico se mide en Newton por Coulomb (N/C) o Voltios por metro (V/m).

Características Principales del Campo Eléctrico

• Dirección: La dirección del campo eléctrico en un punto dado se define como la dirección de la fuerza que actuaría sobre una carga positiva colocada en ese punto. Las líneas de campo eléctrico siempre apuntan desde las cargas positivas hacia las cargas negativas.
• Magnitud: La magnitud del campo eléctrico en un punto se relaciona con la densidad de las líneas de campo en ese punto. Una mayor densidad de líneas indica un campo eléctrico más intenso.
• Superposición: En presencia de varias cargas, el campo eléctrico resultante en un punto es la suma vectorial de los campos eléctricos producidos por cada carga individualmente. Esto es conocido como el principio de superposición.

Interpretando un Diagrama de Campo Eléctrico

Un diagrama de campo eléctrico utiliza líneas de fuerza para representar el campo. Estas líneas son líneas tangentes a la dirección del campo eléctrico en cada punto. Analizar estas líneas nos permite extraer información crucial:

• Dirección del Campo: La dirección de las líneas de fuerza indica la dirección del campo eléctrico en cada punto. Si una línea apunta hacia arriba, el campo apunta hacia arriba en ese punto.
• Magnitud del Campo: La densidad de las líneas de fuerza es proporcional a la magnitud del campo eléctrico. Donde las líneas están más juntas, el campo es más intenso; donde están más separadas, el campo es más débil.
• Fuentes y Sumideros: Las líneas de campo eléctrico emanan de las cargas positivas (fuentes) y convergen en las cargas negativas (sumideros).
• Fuerza sobre una Carga: Conociendo la magnitud y dirección del campo en un punto, y la carga de una partícula colocada en ese punto, se puede calcular la fuerza que actúa sobre dicha partícula usando la ecuación: F = qE (donde F es la fuerza, q es la carga y E es el campo eléctrico).

Tipos de Diagramas de Campo Eléctrico

Existen diferentes maneras de representar un campo eléctrico gráficamente, dependiendo de la complejidad del sistema de cargas. Algunos ejemplos incluyen:

• Campo Eléctrico de una Carga Puntual: Se representa mediante líneas radiales que emanan de la carga positiva o convergen en la carga negativa. La densidad de las líneas disminuye con la distancia al cuadrado.

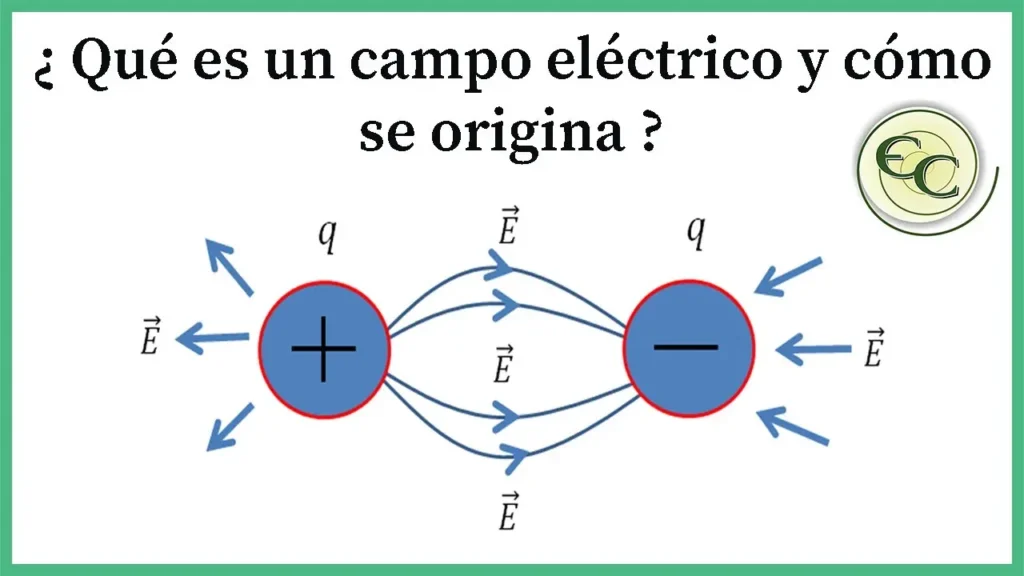

• Campo Eléctrico de un Dipolo Eléctrico: Un dipolo eléctrico consiste en dos cargas iguales y opuestas separadas por una distancia pequeña. El diagrama muestra líneas que salen de la carga positiva y entran en la carga negativa, formando curvas.
• Campo Eléctrico de una Distribución de Cargas: Para sistemas más complejos, la representación gráfica puede ser más intrincada, requiriendo métodos numéricos o software especializado para generar los diagramas.

Ejemplos de Diagramas de Campo Eléctrico

Veamos algunos ejemplos concretos para ilustrar la interpretación de estos diagramas. Imaginemos una carga puntual positiva: las líneas de campo se irradiarán radialmente hacia afuera, indicando que la fuerza sobre una carga positiva de prueba será de repulsión. Si tenemos una carga puntual negativa, las líneas de campo apuntarán hacia la carga, indicando una fuerza de atracción sobre una carga positiva de prueba.

Para un dipolo, las líneas de campo salen de la carga positiva y entran en la carga negativa, formando un patrón curvado. La densidad de líneas es mayor cerca de las cargas, indicando un campo más intenso en esas zonas.

Aplicaciones de los Diagramas de Campo Eléctrico

Los diagramas de campo eléctrico tienen una amplia gama de aplicaciones en diversas áreas de la ciencia y la ingeniería:

• Diseño de Dispositivos Electrónicos: Ayudan en el diseño de componentes electrónicos, optimizando el flujo de corriente y minimizando interferencias.
• Análisis de Sistemas Electromagnéticos: Permiten comprender el comportamiento de campos electromagnéticos complejos, como en antenas o aceleradores de partículas.
• Simulación y Modelado: Se utilizan en simulaciones por computadora para modelar y predecir el comportamiento de sistemas eléctricos.
• Educación: Son herramientas pedagógicas esenciales para visualizar y comprender conceptos abstractos de la electrostática.

Consultas Habituales sobre Diagramas de Campo Eléctrico

¿Cómo se dibuja un diagrama de campo eléctrico?

Dibujar un diagrama de campo eléctrico requiere comprender la distribución de cargas y aplicar las reglas de las líneas de campo. Para cargas puntuales, se dibujan líneas radiales. Para distribuciones más complejas, se utilizan métodos numéricos o software especializado.

¿Qué software se utiliza para generar diagramas de campo eléctrico?

Existen diversos programas de simulación y modelado que permiten generar diagramas de campo eléctrico, incluyendo software de diseño asistido por computadora (CAD) y programas especializados en electromagnetismo.

¿Cuál es la diferencia entre un campo eléctrico y un diagrama de campo eléctrico?

El campo eléctrico es un fenómeno físico, mientras que el diagrama de campo eléctrico es una representación visual de ese fenómeno. El diagrama facilita la comprensión y el análisis del campo eléctrico.

Tabla Comparativa: Diferentes Configuraciones de Cargas y sus Diagramas de Campo Eléctrico

Conclusión

Los diagramas de campo eléctrico son herramientas fundamentales para la comprensión y el análisis de los fenómenos electrostáticos. Su interpretación permite visualizar la dirección y la intensidad del campo eléctrico, proporcionando información crucial para el diseño, la simulación y el análisis de sistemas eléctricos y electromagnéticos. La capacidad de interpretar estos diagramas es esencial para cualquier estudiante o profesional en el campo de la física o la ingeniería.
