Cinemática gráfica: teoría y aplicaciones

La cinemática gráfica es una herramienta fundamental en la física para el análisis del movimiento de objetos sin considerar las fuerzas que lo causan. Se basa en la representación gráfica de datos cinemáticos, como la posición, la velocidad y la aceleración, en función del tiempo. Esta representación visual permite comprender de forma intuitiva y eficiente las características del movimiento, facilitando el cálculo de magnitudes y la predicción del comportamiento futuro del objeto en movimiento.

Gráficos de Posición-Tiempo (x-t)

El gráfico de posición-tiempo es una representación gráfica donde el eje horizontal (abcisa) representa el tiempo (t) y el eje vertical (ordenada) representa la posición (x) de un objeto en movimiento. Analizando este gráfico podemos extraer información crucial:

• Pendiente: La pendiente de la curva en un punto determinado representa la velocidad instantánea en ese instante. Una pendiente positiva indica movimiento en una dirección, mientras que una pendiente negativa indica movimiento en la dirección opuesta. Una pendiente cero indica que el objeto está en reposo.
• Área bajo la curva: El área bajo la curva de un gráfico de posición-tiempo no tiene una interpretación física significativa en la cinemática básica. A diferencia de los gráficos de velocidad-tiempo, no representa una magnitud física relevante.
• Tipos de movimiento: La forma de la curva nos indica el tipo de movimiento. Una línea recta indica un movimiento uniforme (velocidad constante), mientras que una curva indica un movimiento no uniforme (velocidad variable).

Ejemplo:

Si el gráfico de posición-tiempo muestra una línea recta con pendiente positiva, esto indica un movimiento uniforme con velocidad constante en una dirección positiva.

Gráficos de Velocidad-Tiempo (v-t)

El gráfico de velocidad-tiempo representa la velocidad (v) de un objeto en función del tiempo (t). Este gráfico es particularmente útil porque permite obtener información sobre la aceleración y la distancia recorrida:

• Pendiente: La pendiente de la curva en un punto específico representa la aceleración instantánea en ese instante. Una pendiente positiva indica una aceleración positiva (aumento de la velocidad), mientras que una pendiente negativa indica una aceleración negativa (disminución de la velocidad o desaceleración). Una pendiente cero indica que la velocidad es constante (movimiento uniforme).
• Área bajo la curva: El área bajo la curva de un gráfico de velocidad-tiempo representa el desplazamiento del objeto durante el intervalo de tiempo considerado. Un área positiva indica desplazamiento en una dirección, mientras que un área negativa indica desplazamiento en la dirección opuesta. El área total bajo la curva representa el desplazamiento total.
• Tipos de movimiento: Similar al gráfico x-t, la forma de la curva indica el tipo de movimiento. Una línea horizontal indica movimiento uniforme (aceleración cero), mientras que una línea inclinada indica movimiento uniformemente acelerado (aceleración constante).

Ejemplo:

Si el gráfico de velocidad-tiempo muestra una línea recta con pendiente positiva, esto indica un movimiento uniformemente acelerado con aceleración constante.

Gráficos de Aceleración-Tiempo (a-t)

Aunque menos común que los gráficos x-t y v-t, el gráfico de aceleración-tiempo (a-t) muestra la aceleración (a) en función del tiempo (t). En este caso:

• Área bajo la curva: El área bajo la curva representa el cambio en la velocidad durante el intervalo de tiempo considerado.
• Interpretación de la curva: Una línea horizontal representa una aceleración constante, mientras que una curva indica una aceleración variable.

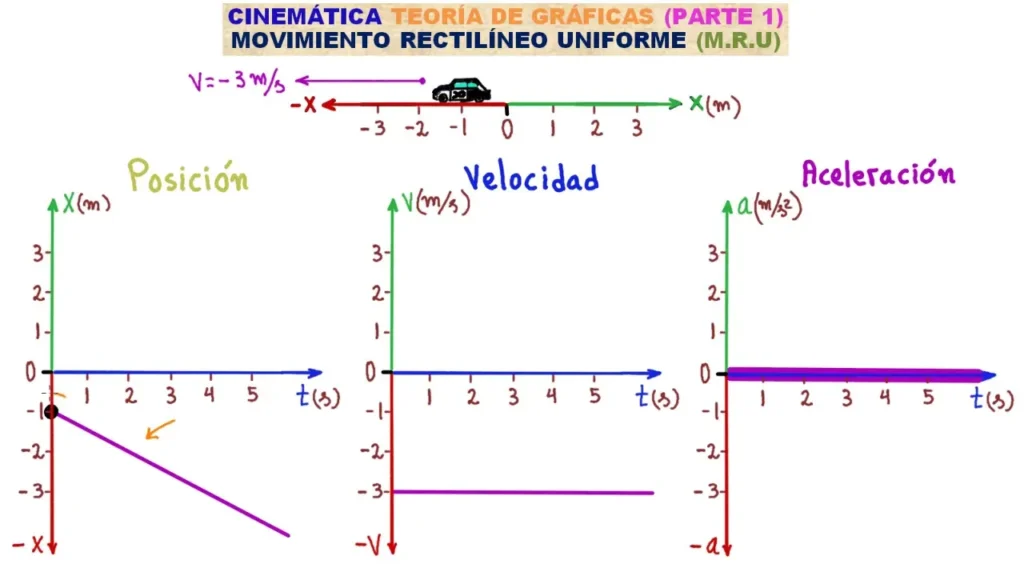

Relación entre los gráficos

Los tres tipos de gráficos están íntimamente relacionados. El gráfico v-t se puede obtener derivando el gráfico x-t (calculando la pendiente en cada punto), y el gráfico a-t se puede obtener derivando el gráfico v-t. Recíprocamente, el gráfico x-t se puede obtener integrando el gráfico v-t, y el gráfico v-t se puede obtener integrando el gráfico a-t. Esta relación permite un análisis completo y coherente del movimiento.

Aplicaciones de la Cinemática Gráfica

La cinemática gráfica tiene numerosas aplicaciones en diversos campos, incluyendo:

• Ingeniería: Análisis del movimiento de mecanismos, diseño de sistemas de control, simulación de procesos.
• Física: Estudio del movimiento de proyectiles, análisis de colisiones, comprensión de fenómenos físicos.
• Deportes: Análisis del movimiento de atletas para mejorar el rendimiento, diseño de equipamiento deportivo.
• Medicina: Análisis del movimiento humano para diagnóstico y tratamiento de lesiones.

Tabla Comparativa de los Gráficos Cinemáticos

Consultas Habituales sobre Cinemática Gráfica

A continuación, se responden algunas de las consultas más frecuentes sobre cinemática gráfica:

• ¿Cómo se interpreta una línea recta en un gráfico v-t? Una línea recta en un gráfico v-t indica un movimiento con aceleración constante (puede ser cero, positiva o negativa).
• ¿Qué significa un área negativa bajo la curva en un gráfico v-t? Un área negativa bajo la curva en un gráfico v-t indica un desplazamiento en la dirección negativa.
• ¿Es posible obtener la aceleración a partir de un gráfico x-t? Sí, la aceleración se puede obtener calculando la derivada segunda de la función de posición con respecto al tiempo (o la derivada de la pendiente en el gráfico v-t).

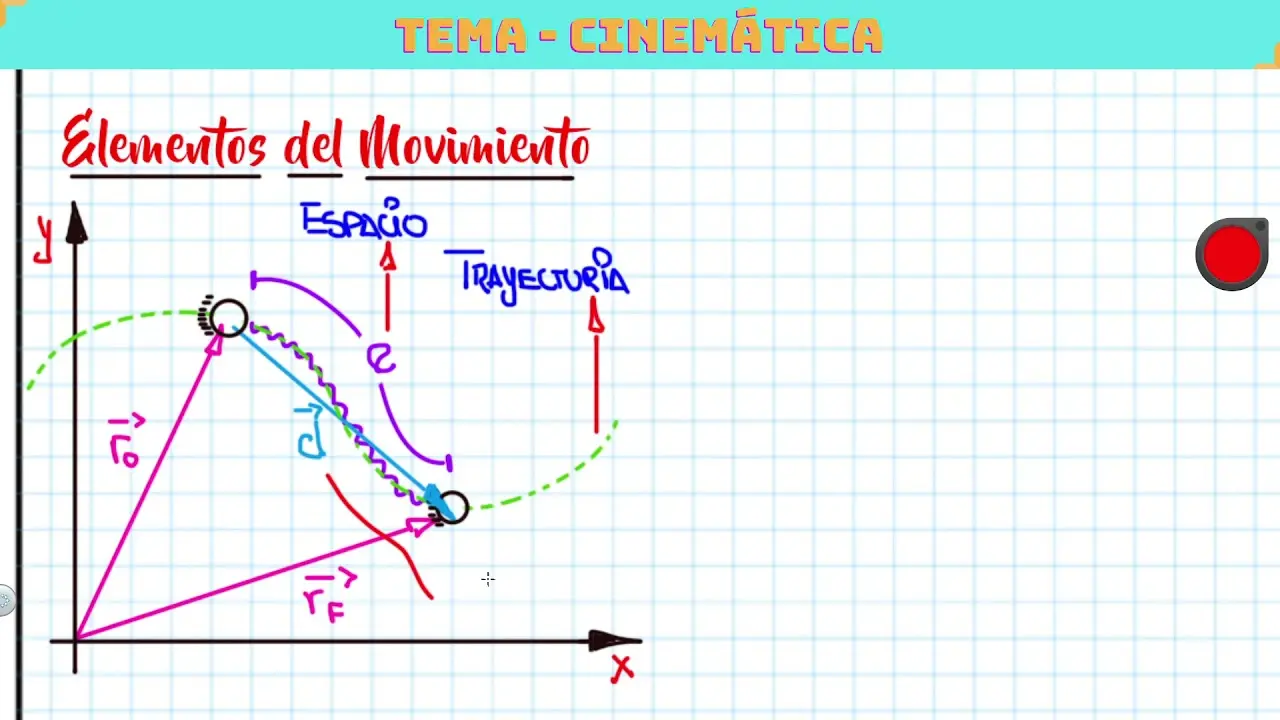

• ¿Qué diferencia hay entre desplazamiento y distancia recorrida? El desplazamiento es la distancia en línea recta entre la posición inicial y final, mientras que la distancia recorrida es la longitud total del camino recorrido.

La cinemática gráfica, con su enfoque visual y analítico, proporciona una herramienta poderosa para comprender y predecir el movimiento de los objetos. Su aplicación se extiende a una gran variedad de disciplinas, convirtiéndola en un tema fundamental en la educación y la investigación científica e ingenieril.
