La termodinámica estudia la relación entre el calor y otras formas de energía. Un concepto fundamental es la representación gráfica de las transformaciones que experimenta un sistema, y aquí es donde entra en juego el diagrama de Clapeyron, también conocido como diagrama p-V (presión-volumen). Este diagrama es una herramienta esencial para visualizar y comprender el comportamiento de los sistemas termodinámicos, mostrando la relación entre la presión (p) y el volumen (V) a una temperatura constante.
Transformaciones Termodinámicas y el Diagrama p-V
Un sistema termodinámico puede sufrir diversas transformaciones, pasando de un estado inicial a un estado final. Estas transformaciones pueden ser:
- Cuasiestáticas: Procesos infinitamente lentos donde el sistema pasa por estados de equilibrio. Son generalmente reversibles.
- Reversibles: Procesos que pueden invertirse sin dejar rastro en el sistema ni en el entorno.
- Irreversibles: Procesos que no son reversibles, con estados intermedios fuera del equilibrio.
El diagrama p-V representa estas transformaciones gráficamente. En el eje vertical se encuentra la presión (p), y en el horizontal, el volumen (V). Cada punto en el diagrama representa un estado de equilibrio del sistema. La temperatura se obtiene a través de la ecuación de estado del sistema.
Ejemplos de Transformaciones en el Diagrama p-V
Podemos representar diferentes transformaciones en el diagrama p-V:
- Isócora (Volumen Constante): Representada por una línea vertical. La presión cambia, pero el volumen permanece constante.
- Isóbara (Presión Constante): Representada por una línea horizontal. El volumen cambia, pero la presión permanece constante.
- Isoterma (Temperatura Constante): Representada por una curva. La relación entre presión y volumen dependerá de la ecuación de estado del sistema (por ejemplo, la ley de los gases ideales para gases ideales).
- Adiabática (Sin Intercambio de Calor): Representada por una curva que indica la relación entre la presión y el volumen durante un proceso sin transferencia de calor.
| Transformación | Presión (p) | Volumen (V) | Representación en el diagrama p-V |
|---|---|---|---|
| Isócora | Variable | Constante | Línea vertical |
| Isóbara | Constante | Variable | Línea horizontal |
| Isoterma | Variable | Variable | Curva |
| Adiabática | Variable | Variable | Curva |
La Ecuación de Clausius-Clapeyron: Temperatura y Presión en Equilibrio de Fases

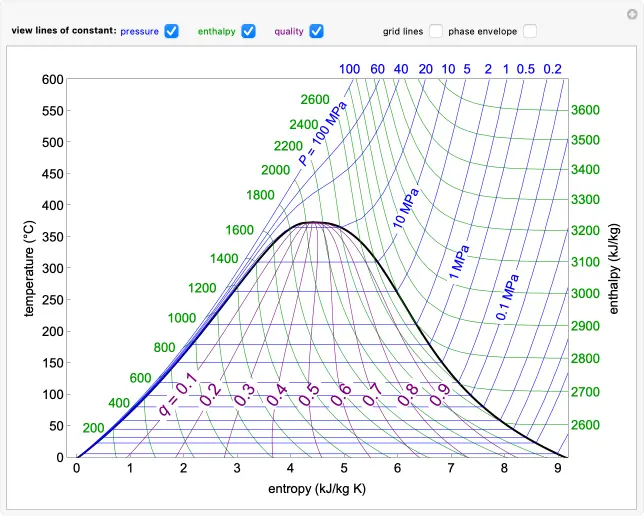

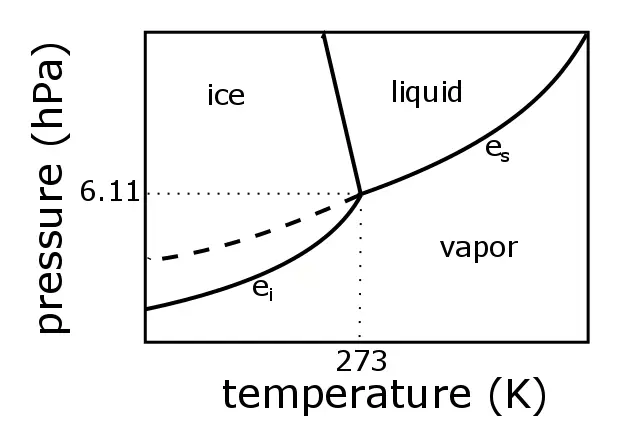

La ecuación de Clausius-Clapeyron es fundamental para entender la relación entre la presión y la temperatura en el equilibrio de fases de una sustancia pura. Esta ecuación diferencial, desarrollada por Clapeyron y mejorada por Clausius, describe la pendiente de la curva de coexistencia de fases en un diagrama p-T (presión-temperatura). Permite calcular cómo cambia la presión de vapor de saturación de una sustancia con la temperatura.
La ecuación se expresa de la siguiente manera:
dP/dT = ΔH vap/(TΔV vap)
Donde:
- dP/dT: Es la derivada de la presión con respecto a la temperatura a lo largo de la curva de equilibrio de fases.
- ΔH vap : Es el cambio de entalpía de vaporización (el calor latente de vaporización).
- T: Es la temperatura absoluta (en Kelvin).
- ΔV vap : Es el cambio de volumen durante la vaporización.
Esta ecuación es útil para:
- Predecir el punto de ebullición a diferentes presiones: Si conocemos el calor de vaporización y el volumen molar, podemos predecir cómo cambia el punto de ebullición al variar la presión.
- Determinar el calor latente de vaporización: Si conocemos la pendiente de la curva de equilibrio de fases, podemos calcular el calor latente de vaporización.
- Estudiar la influencia de la presión en los equilibrios de fases: La ecuación permite entender cómo la presión afecta las transiciones de fase, como la fusión, ebullición y sublimación.
Aplicaciones del Diagrama de Clapeyron y la Ecuación de Clausius-Clapeyron
Tanto el diagrama de Clapeyron como la ecuación de Clausius-Clapeyron son herramientas esenciales en diversas áreas, incluyendo:
- Ingeniería química: Para el diseño y operación de procesos de separación, como la destilación.
- Meteorología: Para comprender la formación de nubes y la predicción del clima.
- Ciencia de materiales: Para el estudio de las transformaciones de fase en los materiales.
- Física: Para el estudio de los sistemas termodinámicos y sus propiedades.
Consultas habituales relacionadas con el diagrama de Clapeyron y la ecuación de Clausius-Clapeyron incluyen:
- ¿Cómo se construye un diagrama de Clapeyron?
- ¿Qué información proporciona un diagrama p-V?
- ¿Qué es la curva de saturación en el diagrama p-T?
- ¿Cómo se aplica la ecuación de Clausius-Clapeyron a la sublimación?
- ¿Cuál es la diferencia entre un diagrama de Clapeyron y un diagrama de fases?
El diagrama de Clapeyron y la ecuación de Clausius-Clapeyron son herramientas fundamentales en la termodinámica para visualizar y comprender el comportamiento de los sistemas termodinámicos, especialmente en relación con las transformaciones de fase y el equilibrio entre presión, volumen y temperatura. Su aplicación se extiende a diversas áreas de la ciencia y la ingeniería.
