La instalación eléctrica, en particular la conexión de lámparas y cajas de registro, requiere una correcta comprensión de la correccion grafica de cables para asegurar un funcionamiento óptimo y, sobre todo, la seguridad. Este artículo profundiza en los aspectos esenciales de la conexión de cables, desde la identificación de los mismos hasta la resolución de problemas comunes.
Identificación de los cables
Antes de comenzar cualquier trabajo eléctrico, es fundamental identificar correctamente los cables. El color del cable suele indicar su función:
- Cable marrón o negro: Fase (positivo)
- Cable azul: Neutro (negativo)
- Cable amarillo/verde: Tierra
Sin embargo, en algunas luminarias LED, los cables pueden estar marcados con las letras « L » (línea, positivo) y « N » (neutro, negativo). Si los cables tienen el mismo color o no presentan estas marcas, es importante consultar las instrucciones de la luminaria o, en caso de duda, contactar con un electricista cualificado.
Conexión de cables en una lámpara
El proceso de conectar los cables de una lámpara es relativamente sencillo pero requiere precisión. Aquí te presentamos los pasos a seguir:
Preparación
- Cortar la corriente: Antes de manipular cualquier cable, asegúrate de cortar la corriente eléctrica en el cuadro de distribución general.
- Retirar la lámpara: Desmonta la lámpara cuidadosamente, desatornillando las partes necesarias.
- Preparar los cables: Desnuda los extremos de los cables (unos centímetros) utilizando un pelacables. Asegúrate de no dañar el cable conductor.
Conexión
- Utilizar regletas de bornes: Conecta los cables de la lámpara con los cables de la instalación eléctrica utilizando una regleta de bornes. Cada borne debe recibir sólo un cable del mismo tipo.
- Conexión de tierra: Si la lámpara tiene un cable de tierra, conéctalo al borne de tierra correspondiente. Si no lo tiene, puedes dejarlo sin conectar, asegurándote de que este bien oculto para evitar riesgos.
- Verificar la conexión: Antes de continuar, revisa cuidadosamente todas las conexiones. Asegúrate de que cada cable está firmemente conectado a su borne correspondiente. Los bornes deben quedar cerrados y asegurados.
Finalización
- Aislamiento: Una vez realizada la conexión, cubre las terminaciones de los cables con cinta aislante para garantizar un aislamiento eléctrico completo.
- Reinstalación de la lámpara: Vuelve a montar la lámpara, asegurándote de que todas las piezas estén correctamente colocadas.
- Prueba de funcionamiento: Conecta la corriente eléctrica y verifica el funcionamiento de la lámpara. Si no funciona, revisa todas las conexiones nuevamente.
Conexión de cables en una caja de registro
Las cajas de registro son puntos de conexión importantes en una instalación eléctrica. Al conectar cables en una caja de registro, es crucial seguir las siguientes pautas:

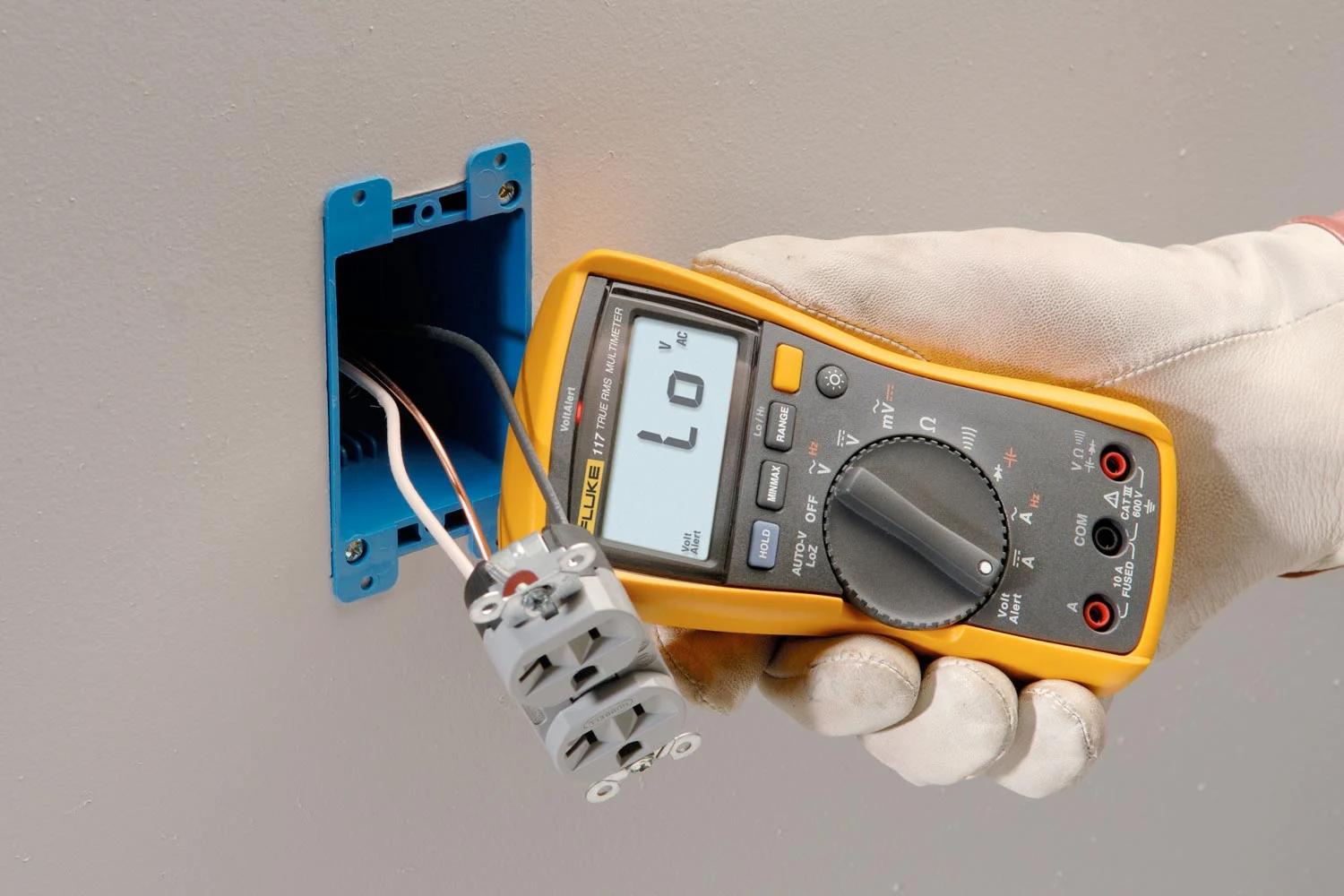

- Identificación de cables: Antes de manipular cualquier cable, asegúrate de identificar correctamente cada uno de ellos, utilizando un comprobador de tensión si es necesario.
- Conexión segura: Utiliza conectores apropiados para realizar las conexiones. Conectores de empalme, regletas de bornes o cajas de derivación, según sea necesario.
- Organización: Ordena los cables dentro de la caja de registro, evitando cruces y asegurando un acceso fácil a cada conexión.
- Aislamiento adecuado: Utiliza cinta aislante para cubrir todas las terminaciones de los cables.
- Cierre correcto: Asegúrate de que la tapa de la caja de registro esté correctamente cerrada para proteger las conexiones.
Problemas comunes y soluciones
A continuación se presentan algunos problemas comunes que pueden surgir al realizar una corrección gráfica de cables y sus posibles soluciones:
La lámpara no enciende
- Comprueba la corriente: Verifica que el interruptor general este encendido.
- Revisa las conexiones: Inspecciona cuidadosamente todas las conexiones de los cables, buscando conexiones sueltas o cables dañados.
- Comprueba el fusible o disyuntor: Asegúrate de que el fusible o disyuntor no estén defectuosos.
La lámpara parpadea
- Conexión suelta: Verifica que todas las conexiones estén firmes.
- Cable dañado: Inspecciona los cables para detectar daños.
- Problema en el interruptor: Comprueba el estado del interruptor.
Los cables no coinciden en color
- Consulta las instrucciones: Busca las marcas “L” y “N” en los cables de la lámpara.
- Utiliza un comprobador de tensión: Identifica los cables de fase y neutro utilizando un comprobador de tensión.
- Consulta a un electricista: Si tienes dudas o no te sientes seguro, contacta con un profesional.
Tabla comparativa de herramientas
| Herramienta | Función | Recomendación |
|---|---|---|
| Taladro | Perforar agujeros para la instalación | Un taladro inalámbrico con varias velocidades y ajustes de par es ideal |
| Destornillador | Ajustar tornillos | Un juego de destornilladores intercambiables facilita el trabajo |
| Pelacables | Desnudar los cables | Escoge un pelacables de calidad que no dañe los cables |
| Regletas de bornes | Conectar cables de forma segura | Las regletas de bornes facilitan la conexión y desconexión de cables |
| Cinta aislante | Aislar conexiones eléctricas | Utiliza cinta aislante de alta calidad para un mejor aislamiento |
Consejos adicionales
- Siempre desconecta la corriente antes de realizar cualquier trabajo eléctrico.
- Utiliza herramientas de calidad para asegurar un trabajo preciso y seguro.
- Si no te sientes seguro al realizar la instalación eléctrica, consulta a un electricista cualificado.
- Recuerda que la seguridad eléctrica es primordial.
Recuerda que este artículo ofrece información general. Para instalaciones complejas o si tienes alguna duda, consulta siempre a un profesional cualificado. La seguridad eléctrica es fundamental y no debe tomarse a la ligera.
