Cómo agregar una ecuación a una gráfica en excel

Excel es una herramienta poderosa para el análisis de datos, y la capacidad de incorporar ecuaciones a tus gráficos puede mejorar significativamente la comprensión y comunicación de tus resultados. A menudo, necesitamos mostrar la relación matemática subyacente a los datos presentados en una gráfica, ya sea una línea de tendencia, una ecuación de regresión o una fórmula específica. Este artículo te guiará paso a paso sobre cómo agregar una ecuación a una gráfica en Excel, cubriendo diferentes escenarios y niveles de complejidad.

Tipos de Ecuaciones y Gráficas

Antes de comenzar, es importante comprender que el método para agregar una ecuación a tu gráfica dependerá del tipo de gráfico que estés utilizando y el tipo de ecuación que deseas mostrar. Por ejemplo, una gráfica de dispersión puede mostrar una línea de tendencia con su ecuación, mientras que un gráfico de barras puede necesitar una ecuación añadida como texto.

Ecuaciones de Líneas de Tendencia

Este es el método más común y sencillo. Excel puede calcular automáticamente la ecuación de la línea de tendencia para varios tipos de gráficos, incluyendo gráficos de dispersión, gráficos de líneas y gráficos XY. La línea de tendencia ajusta una línea recta o una curva a tus datos para mostrar la tendencia general. La ecuación de la línea de tendencia te proporciona una fórmula matemática que representa esta tendencia.

Pasos para agregar una ecuación de línea de tendencia:

1. Selecciona tus datos: Selecciona los datos que deseas utilizar para crear la gráfica.
2. Crea la gráfica: Inserta el tipo de gráfico apropiado (dispersión, líneas, XY).
3. Agrega la línea de tendencia: Haz clic derecho en un punto de datos en la gráfica y selecciona "Agregar línea de tendencia".
4. Opciones de la línea de tendencia: En la ventana que aparece, selecciona el tipo de línea de tendencia (lineal, polinomial, exponencial, etc.). Es crucial elegir el tipo de tendencia que mejor se ajuste a tus datos.
5. Mostrar ecuación y R-cuadrado: Marca las casillas "Mostrar ecuación en el gráfico" y "Mostrar valor R-cuadrado en el gráfico". El valor R-cuadrado indica la calidad del ajuste de la línea de tendencia a los datos.

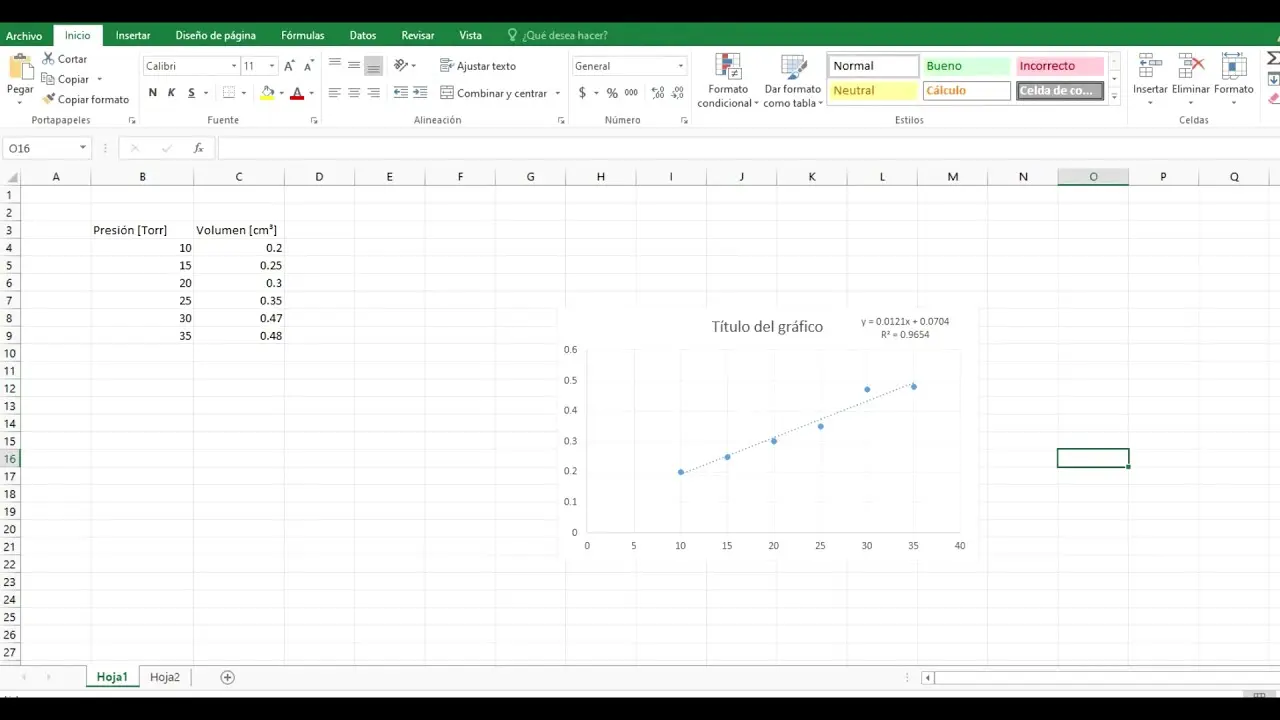

Interpretación de la ecuación: La ecuación de la línea de tendencia generalmente se muestra en la forma y = mx + b, donde 'm' es la pendiente y 'b' es la intersección en el eje y. Esto te permite predecir valores de 'y' basándote en valores de 'x'.

Agregar Ecuaciones como Texto

Si necesitas agregar una ecuación que no sea una línea de tendencia, puedes simplemente añadirla como texto a tu gráfico. Esto es útil para ecuaciones complejas, fórmulas químicas o cualquier otra ecuación que no pueda ser calculada directamente por Excel.

Pasos para agregar una ecuación como texto:

1. Selecciona la gráfica: Haz clic en la gráfica para seleccionarla.
2. Agrega un cuadro de texto: Ve a la pestaña "Insertar" y selecciona "Cuadro de texto".
3. Escribe la ecuación: Escribe tu ecuación en el cuadro de texto. Puedes usar el editor de ecuaciones de Microsoft para escribir ecuaciones más complejas (insertar ecuación).
4. Formatea la ecuación: Ajusta el tamaño de la fuente, el estilo y la posición del cuadro de texto para que se integre bien con la gráfica.

Consideraciones para ecuaciones complejas: Para ecuaciones que requieren símbolos matemáticos especiales, es recomendable usar el editor de ecuaciones integrado en Microsoft Office para una presentación más precisa y profesional. Puedes acceder a él a través de la pestaña "Insertar" -> "Ecuación".

Utilizando el Editor de Ecuaciones

El Editor de Ecuaciones de Microsoft ofrece una amplia gama de herramientas para crear ecuaciones matemáticas complejas. Puedes acceder a él desde la pestaña "Insertar" y luego seleccionando "Ecuación". Este editor te permite insertar fracciones, raíces cuadradas, sumatorios, integrales, y muchos otros símbolos matemáticos. Una vez creada tu ecuación, puedes copiarla y pegarla en un cuadro de texto en tu gráfica.

Consultas Habituales

A continuación, respondemos algunas consultas habituales sobre la adición de ecuaciones a gráficos en Excel:

¿Cómo modificar la ecuación de la línea de tendencia?

Para modificar la ecuación de la línea de tendencia, haz clic derecho sobre la línea de tendencia, selecciona "Formato de línea de tendencia", y luego modifica las opciones de la línea de tendencia y verifica que las opciones "Mostrar ecuación en el gráfico" y "Mostrar valor R-cuadrado en el gráfico" estén marcadas.

¿Puedo personalizar el aspecto de la ecuación?

Sí, puedes personalizar el aspecto de la ecuación cambiando el tamaño, el color y el estilo de la fuente. Para las ecuaciones añadidas como texto, puedes usar las herramientas de formato de texto de Excel. Para las ecuaciones generadas automáticamente por la línea de tendencia, las opciones de formato son más limitadas.

¿Qué hacer si la ecuación de la línea de tendencia no se ajusta bien a mis datos?

Si la ecuación de la línea de tendencia no se ajusta bien a tus datos, intenta cambiar el tipo de línea de tendencia (lineal, polinomial, logarítmica, etc.) para encontrar una mejor representación de tus datos. El valor R-cuadrado te ayudará a determinar la calidad del ajuste. Un valor R-cuadrado más cercano a 1 indica un mejor ajuste.

Tabla Comparativa de Métodos

Conclusión

Agregar ecuaciones a tus gráficos en Excel puede mejorar la claridad y el impacto de tus presentaciones de datos. Ya sea utilizando la funcionalidad de línea de tendencia para mostrar tendencias en los datos o añadiendo ecuaciones como texto para mayor control y flexibilidad, Excel ofrece diversas herramientas para lograr este objetivo. La elección del método dependerá de la complejidad de tu ecuación y el nivel de personalización que desees.

Recuerda que una correcta interpretación de la ecuación y el valor R-cuadrado son fundamentales para sacar el máximo provecho de tus gráficos. Experimentar con diferentes tipos de líneas de tendencia y personalizar el aspecto de tus ecuaciones te ayudará a crear gráficos informativos y visualmente atractivos.
