Cómo calcular el vector desplazamiento teniendo una gráfica

Calcular el vector desplazamiento a partir de una gráfica es una tarea fundamental en física y matemáticas. El vector desplazamiento representa el cambio de posición de un objeto, considerando tanto la magnitud (distancia) como la dirección. A diferencia de la distancia, que es una magnitud escalar, el desplazamiento es una magnitud vectorial.

En este artículo, exploraremos diferentes métodos para determinar el vector desplazamiento utilizando información gráfica, incluyendo ejemplos y casos especiales.

Interpretando Gráficas de Movimiento

Antes de adentrarnos en los cálculos, es crucial comprender cómo interpretar las gráficas que representan el movimiento de un objeto. Las gráficas más comunes son:

• Gráficas de posición vs. tiempo: Estas gráficas muestran la posición de un objeto en función del tiempo. La pendiente de la línea tangente en un punto específico representa la velocidad instantánea en ese instante.
• Gráficas de velocidad vs. tiempo: Estas gráficas muestran la velocidad de un objeto en función del tiempo. El área bajo la curva representa el desplazamiento del objeto.

Calculando el Vector Desplazamiento desde una Gráfica de Posición vs. Tiempo

Si tenemos una gráfica de posición (x) contra tiempo (t), el vector desplazamiento se puede determinar fácilmente identificando las posiciones inicial y final del objeto en la gráfica.

1. Identifica la posición inicial (xi): Busca el valor de la posición en el tiempo inicial (t _i ).
2. Identifica la posición final (xf): Busca el valor de la posición en el tiempo final (t _f ).
3. Calcula el desplazamiento (Δx): El desplazamiento es la diferencia entre la posición final y la posición inicial: Δx = xf - xi . Este valor representa la magnitud del vector desplazamiento.
4. Determina la dirección: La dirección del vector desplazamiento se determina observando si la posición final es mayor o menor que la posición inicial. Si x _f > x _i , el desplazamiento es positivo (en la dirección positiva del eje x). Si x _f < x _i , el desplazamiento es negativo (en la dirección negativa del eje x).

Ejemplo: Si la posición inicial es x _i= 2 m y la posición final es x _f= 8 m, el desplazamiento es Δx = 8 m - 2 m = 6 m en la dirección positiva.

Calculando el Vector Desplazamiento desde una Gráfica de Velocidad vs. Tiempo

En una gráfica de velocidad (v) contra tiempo (t), el área bajo la curva representa el desplazamiento. Para calcular el desplazamiento, debemos considerar el área con signo:

• Áreas por encima del eje del tiempo: Representan desplazamientos positivos.
• Áreas por debajo del eje del tiempo: Representan desplazamientos negativos.

Para calcular el desplazamiento total, sumamos algebraicamente las áreas de las diferentes regiones de la gráfica. Si la gráfica contiene formas geométricas regulares (rectángulos, triángulos, etc.), el cálculo del área es sencillo. Si la gráfica tiene formas irregulares, se puede recurrir a métodos de integración numérica o aproximaciones.

Ejemplo: Si la gráfica muestra un rectángulo con base 5 s y altura 2 m/s por encima del eje del tiempo, y un triángulo con base 2 s y altura 1 m/s por debajo del eje del tiempo, el desplazamiento sería:

Desplazamiento = (5 s 2 m/s) + (1/2 2 s (-1 m/s)) = 10 m - 1 m = 9 m

Casos Especiales

Existen algunos casos especiales que requieren un análisis adicional:

• Movimiento con velocidad constante: Si la velocidad es constante, el desplazamiento se calcula simplemente multiplicando la velocidad por el tiempo transcurrido: Desplazamiento = Velocidad × Tiempo .
• Movimiento en dos o tres dimensiones: Para movimientos en dos o tres dimensiones, se deben analizar las componentes del vector desplazamiento en cada eje. Cada componente se calcula de manera independiente, utilizando los métodos descritos anteriormente.
• Movimiento con aceleración variable: En casos de aceleración variable, la integración numérica o aproximaciones son necesarias para determinar el desplazamiento a partir de la gráfica de velocidad vs. tiempo.

Consultas Habituales

A continuación, se responden algunas consultas habituales relacionadas con el cálculo del vector desplazamiento a partir de una gráfica:

¿Cómo calcular el desplazamiento en una gráfica de posición vs. tiempo con cambios de dirección?

En una gráfica de posición vs. tiempo con cambios de dirección, se debe calcular el desplazamiento en cada segmento donde la velocidad mantiene un signo constante (es decir, cuando no hay cambios de dirección). Luego, se suman algebraicamente estos desplazamientos para obtener el desplazamiento total. Es crucial considerar el signo del desplazamiento de cada segmento.

¿Cómo se representa gráficamente un vector desplazamiento?

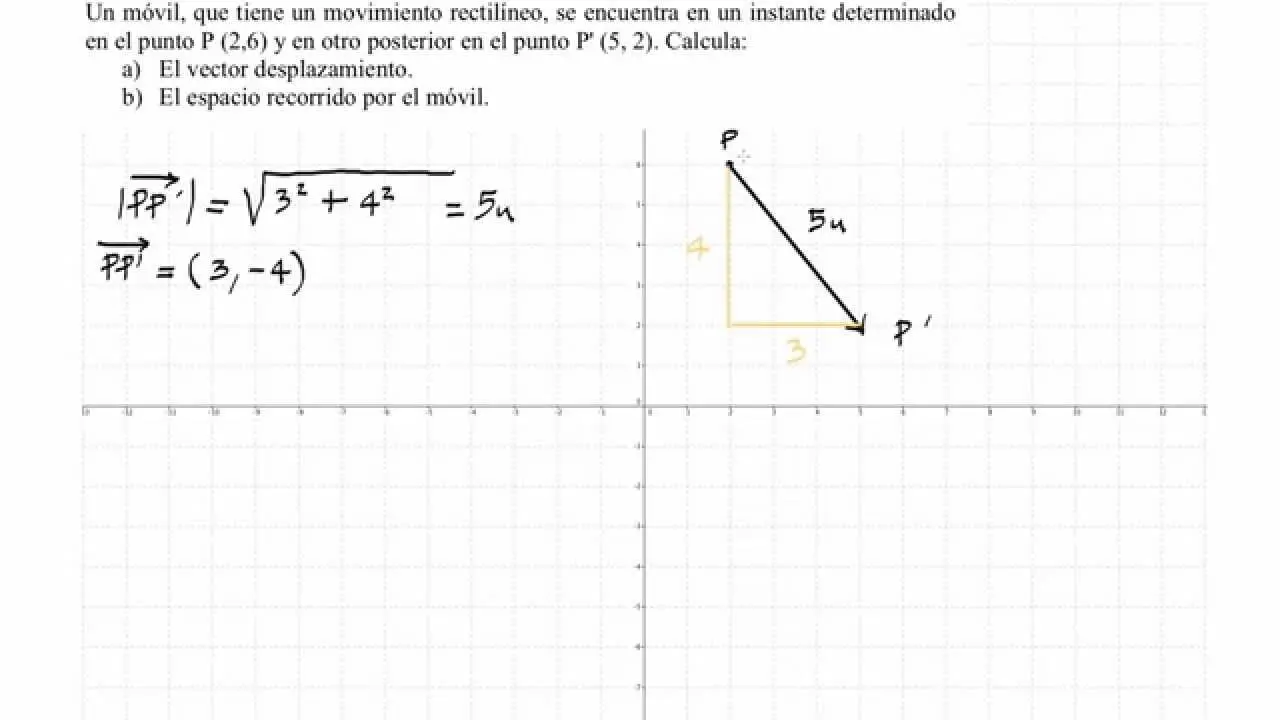

Un vector desplazamiento se representa gráficamente como una flecha que comienza en la posición inicial y termina en la posición final del objeto. La longitud de la flecha representa la magnitud del desplazamiento, y la dirección de la flecha indica la dirección del desplazamiento.

¿Qué diferencia hay entre distancia y desplazamiento?

La distancia es una medida escalar que representa la longitud total del camino recorrido, mientras que el desplazamiento es una medida vectorial que representa el cambio de posición entre la posición inicial y final. La distancia siempre es positiva o cero, mientras que el desplazamiento puede ser positivo, negativo o cero, dependiendo de la dirección del movimiento.

Tabla Comparativa: Distancia vs. Desplazamiento

Conclusión

Calcular el vector desplazamiento a partir de una gráfica es una habilidad esencial en la física y las matemáticas. Dominar la interpretación de las gráficas de posición vs. tiempo y velocidad vs. tiempo, junto con la comprensión de los conceptos de magnitud y dirección, permite calcular con precisión el vector desplazamiento en diversos escenarios, incluso aquellos que involucran cambios de dirección o aceleraciones variables. Recuerda siempre considerar los signos de los desplazamientos al sumar los desplazamientos parciales para obtener el desplazamiento total.
