Cómo calcular la constante de tiempo de un circuito: tutorial gráfica y analítica

11/04/2019

Valoración: 3.98 (1513 votos)

La constante de tiempo (τ) es un parámetro fundamental en la caracterización de circuitos eléctricos que contienen elementos de almacenamiento de energía, como condensadores (capacitores) e inductores. Representa el tiempo que tarda un sistema en alcanzar aproximadamente el 62% de su valor final después de un cambio repentino en la entrada. Comprender cómo calcularla es crucial para el diseño y análisis de circuitos RC y RL.

Índice
  1. Circuitos RC: Calculando la Constante de Tiempo
    1. Determinación Gráfica de la Constante de Tiempo en Circuitos RC
  2. Circuitos RL: Calculando la Constante de Tiempo
    1. Determinación Gráfica de la Constante de Tiempo en Circuitos RL
  3. Tabla Comparativa: Circuitos RC vs. Circuitos RL
  4. Consultas Habituales
  5. Conclusión

Circuitos RC: Calculando la Constante de Tiempo

En un circuito RC, la constante de tiempo se define como el producto de la resistencia (R) y la capacitancia (C):

τ = R C

Donde:

  • τ se mide en segundos (s)
  • R se mide en ohmios (Ω)
  • C se mide en faradios (F)

Para calcular la constante de tiempo, simplemente multiplica los valores de la resistencia y la capacitancia. Por ejemplo, si un circuito tiene una resistencia de 10 kΩ y un capacitor de 10 µF, la constante de tiempo sería:

τ = (10 x 10 3Ω) (10 x 10 -6F) = 0.1 s

Esta constante de tiempo indica que el voltaje a través del capacitor alcanzará aproximadamente el 62% de su valor final en 0.1 segundos después de un cambio en el voltaje de entrada.

Determinación Gráfica de la Constante de Tiempo en Circuitos RC

Además del cálculo directo, la constante de tiempo de un circuito RC puede determinarse gráficamente. Al cargar un capacitor a través de una resistencia, el voltaje a través del capacitor aumenta exponencialmente. Si se grafica el voltaje (V) en función del tiempo (t), se obtendrá una curva exponencial. Sin embargo, para facilitar la determinación de τ, es más conveniente graficar el logaritmo natural del voltaje (lnV) en función del tiempo (t) en un diagrama semilogarítmico.

Esta gráfica resultará en una línea recta. La ecuación de esta línea es:

lnV = lnV 0- t/RC

Donde:

  • V 0 es el voltaje inicial
  • V es el voltaje en un tiempo t

La pendiente de esta línea recta es -1/RC. Por lo tanto, la constante de tiempo τ puede calcularse a partir de la pendiente:

τ = -1/pendiente

Para determinar la pendiente, se seleccionan dos puntos distintos de la línea recta (t 1, lnV 1) y (t 2, lnV 2). La pendiente se calcula como:

pendiente = (lnV 2- lnV 1) / (t 2- t 1)

Sustituyendo este valor en la ecuación anterior, se obtiene la constante de tiempo.

Circuitos RL: Calculando la Constante de Tiempo

En un circuito RL, la constante de tiempo se define como el cociente de la inductancia (L) y la resistencia (R):

τ = L/R

Donde:

  • τ se mide en segundos (s)
  • L se mide en henrios (H)
  • R se mide en ohmios (Ω)

Para calcular la constante de tiempo, simplemente se divide el valor de la inductancia entre el valor de la resistencia. Por ejemplo, si un circuito tiene una inductancia de 10 mH y una resistencia de 1 kΩ, la constante de tiempo sería:

τ = (10 x 10 -3H) / (1 x 10 3Ω) = 10 x 10 -6s = 10 µs

Esta constante de tiempo indica que la corriente en el inductor alcanzará aproximadamente el 62% de su valor final en 10 µs después de un cambio en la corriente de entrada.

Determinación Gráfica de la Constante de Tiempo en Circuitos RL

Similarmente a los circuitos RC, la constante de tiempo de un circuito RL puede determinarse gráficamente. Al conectar un inductor a una fuente de voltaje a través de una resistencia, la corriente en el inductor aumenta exponencialmente. Graficando la corriente (I) en función del tiempo (t) se obtiene una curva exponencial. Para una determinación más sencilla de τ, se grafica el logaritmo natural de (I- I) frente al tiempo (t), donde Ies la corriente final.

La gráfica resultante será una línea recta con pendiente -R/L. Por lo tanto:

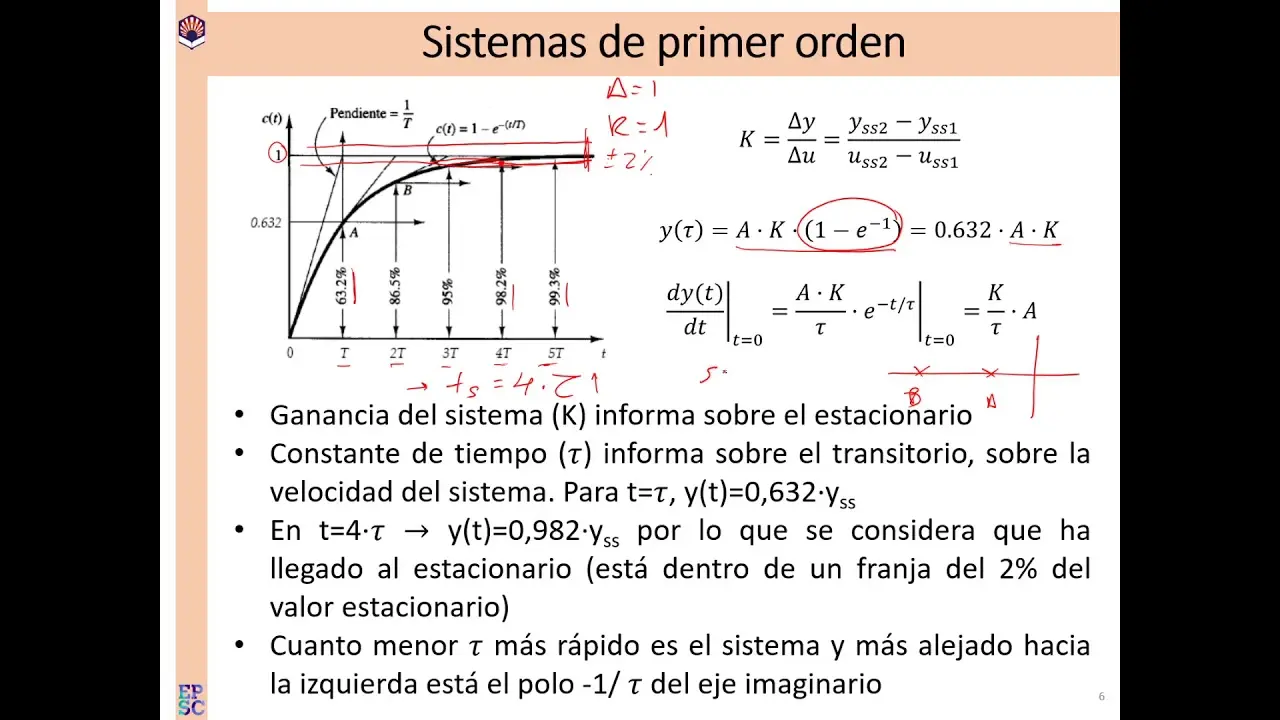

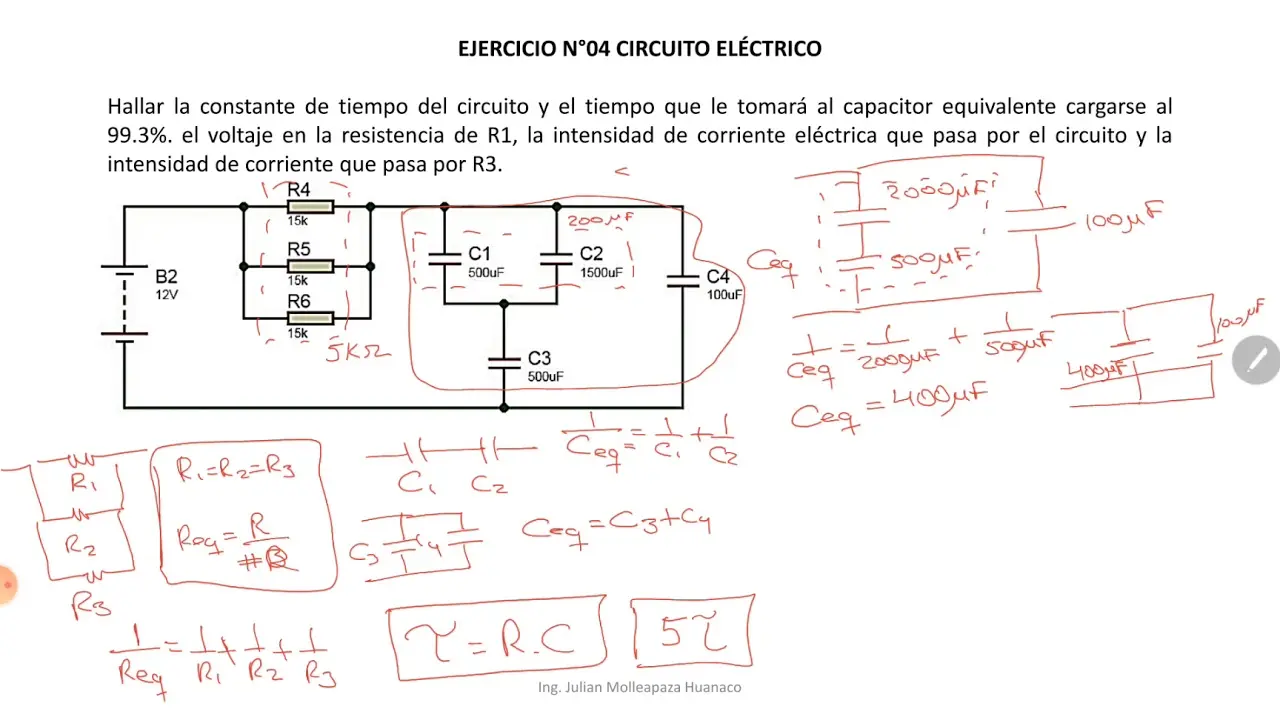

como calcular la constante de tiempo de un circuito grafica - Cómo encontrar la constante de tiempo gráficamente

τ = L/R = -1/pendiente

La pendiente se calcula de la misma manera que en el caso del circuito RC, utilizando dos puntos de la línea recta.

Tabla Comparativa: Circuitos RC vs. Circuitos RL

Característica Circuito RC Circuito RL
Constante de Tiempo (τ) RC L/R
Unidad de τ Segundos (s) Segundos (s)
Gráfica para determinar τ lnV vs. t (semilogarítmica) ln(I - I) vs. t (semilogarítmica)
Pendiente de la recta -1/RC -R/L
Interpretación de τ Tiempo para alcanzar ~62% del voltaje final Tiempo para alcanzar ~62% de la corriente final

Consultas Habituales

¿Qué significa una constante de tiempo pequeña? Una constante de tiempo pequeña indica que el circuito responde rápidamente a los cambios en la señal de entrada. El sistema alcanza su estado estable con mayor rapidez.

¿Qué significa una constante de tiempo grande? Una constante de tiempo grande implica una respuesta lenta del circuito a los cambios en la señal de entrada. El sistema tarda más tiempo en alcanzar su estado estable.

¿Cómo afecta la constante de tiempo al diseño de un circuito? La constante de tiempo es un factor crítico en el diseño de circuitos, ya que determina la velocidad de respuesta y el comportamiento transitorio del sistema. Se debe seleccionar cuidadosamente los valores de R, L y C para lograr el rendimiento deseado.

¿Puedo calcular la constante de tiempo con un osciloscopio? Sí, utilizando un osciloscopio se puede observar la forma de onda del voltaje o la corriente en el circuito y, a partir de la gráfica obtenida, determinar la constante de tiempo utilizando los métodos gráficos descritos anteriormente.

Conclusión

El cálculo de la constante de tiempo es esencial para el análisis y diseño de circuitos RC y RL. Tanto el método analítico, usando las fórmulas, como el método gráfico, utilizando la representación semilogarítmica, son herramientas valiosas para determinar este parámetro fundamental que describe la respuesta temporal de estos circuitos. La comprensión de la constante de tiempo permite predecir y controlar el comportamiento dinámico de los sistemas eléctricos.
