Cómo calcular la distancia total recorrida en una gráfica

Una de las aplicaciones más importantes de las gráficas de velocidad-tiempo es la capacidad de determinar la distancia total recorrida por un objeto. A diferencia de la velocidad, que es una magnitud vectorial (con dirección y sentido), la distancia es una magnitud escalar (solo cantidad). La gráfica nos permite calcular ambas, pero de formas ligeramente diferentes.

Entendiendo la Relación entre Área y Distancia

El principio fundamental para calcular la distancia recorrida a partir de una gráfica de velocidad-tiempo radica en entender que el área bajo la curva representa la distancia total recorrida. Esto se deriva directamente de la definición de velocidad: velocidad = distancia/tiempo. Si despejamos la distancia, obtenemos: distancia = velocidad x tiempo. En una gráfica, la velocidad está representada en el eje vertical y el tiempo en el eje horizontal. Por lo tanto, el área (base x altura) representa la multiplicación de velocidad y tiempo, resultando en la distancia.

Métodos para Calcular la Distancia

Área de Figuras Geométricas Simples

Si la gráfica de velocidad-tiempo forma una figura geométrica simple (rectángulo, triángulo, trapecio), el cálculo de la distancia es directo. Simplemente calculamos el área de la figura usando las fórmulas correspondientes.

• Rectángulo: Área = base x altura (tiempo x velocidad)
• Triángulo: Área = (base x altura)/2 (tiempo x velocidad)/2
• Trapecio: Área = [(base1 + base2)/2] x altura ([(tiempo inicial + tiempo final)/2] x velocidad media)

Ejemplo: Si la gráfica muestra un rectángulo con una base de 5 segundos y una altura de 10 m/s, la distancia recorrida es 5 s x 10 m/s = 50 metros.

División en Figuras Geométricas Múltiples

Si la gráfica de velocidad-tiempo es más compleja y no se ajusta a una figura geométrica simple, la estrategia es dividir el área bajo la curva en varias figuras geométricas más pequeñas (rectángulos, triángulos). Calculamos el área de cada figura individualmente y luego sumamos los resultados para obtener la distancia total.

Ejemplo: Si la gráfica muestra una forma irregular, podemos dividirla en un rectángulo y un triángulo. Calculamos el área del rectángulo y el área del triángulo por separado. La suma de ambas áreas nos dará la distancia total.

Utilizando el Cálculo Integral (Nivel Avanzado)

Para gráficas de velocidad-tiempo más complejas, donde el área bajo la curva no puede ser fácilmente descompuesta en figuras geométricas, el cálculo integral proporciona una herramienta precisa para determinar la distancia total. La integral definida de la función de velocidad con respecto al tiempo, entre los límites de tiempo inicial y final, nos dará la distancia recorrida.

Sin embargo, este método requiere un conocimiento de cálculo integral, y no es necesario para la mayoría de los casos que involucran gráficas simples de velocidad-tiempo.

Consideraciones Adicionales

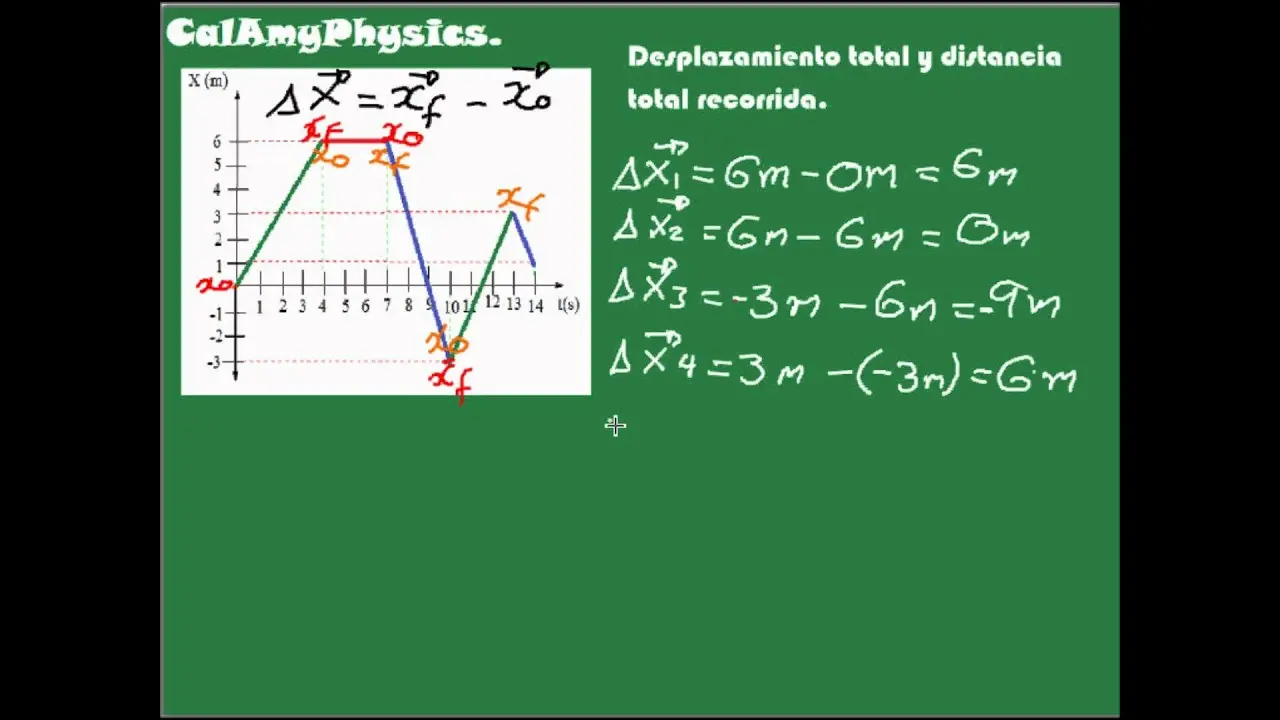

Desplazamiento vs. Distancia

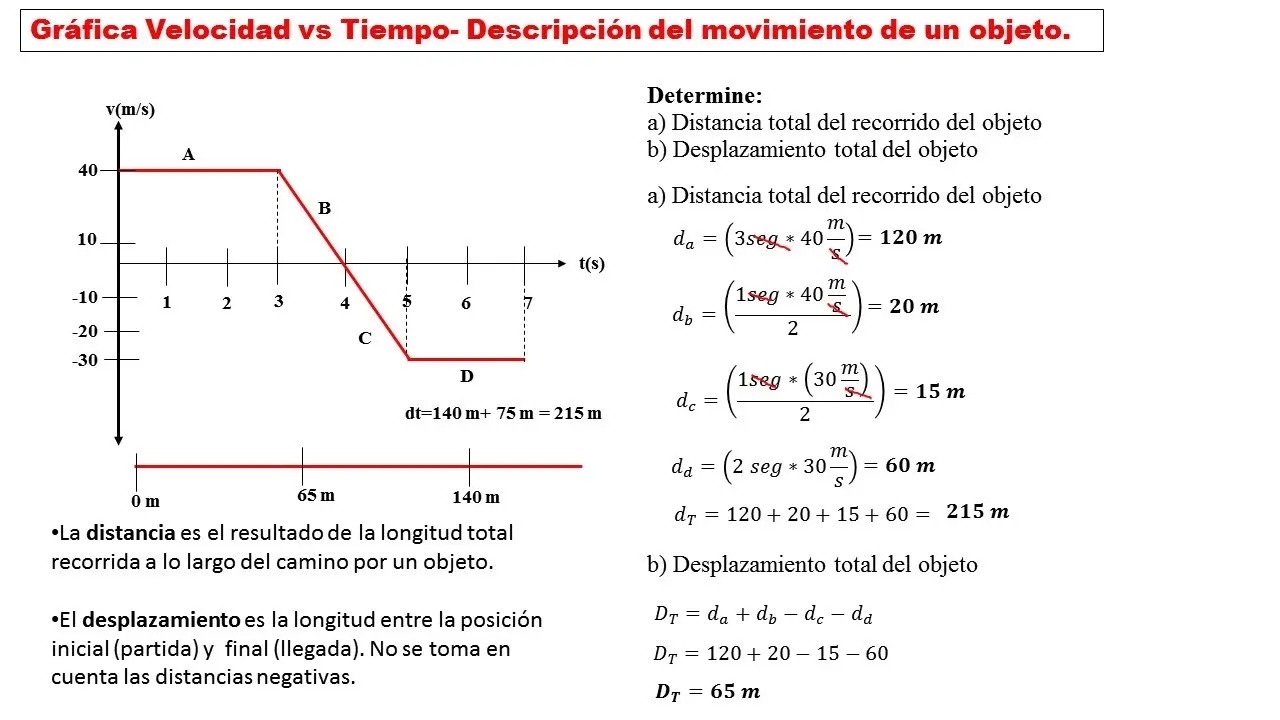

Es crucial distinguir entre distancia y desplazamiento. La distancia es la longitud total del camino recorrido, mientras que el desplazamiento es el cambio en la posición, considerando la dirección. En una gráfica de velocidad-tiempo, el área bajo la curva representa la distancia. Para calcular el desplazamiento, hay que considerar el signo de la velocidad (positiva para el movimiento en una dirección, negativa para la dirección opuesta). El área por encima del eje horizontal se suma, mientras que el área por debajo se resta.

Velocidad Constante vs. Velocidad Variable

El cálculo de la distancia es más sencillo cuando la velocidad es constante (la gráfica es una línea horizontal). Si la velocidad es variable, el área bajo la curva representa la distancia recorrida durante el intervalo de tiempo considerado.

Consultas Habituales

A continuación, se responden algunas consultas habituales sobre el cálculo de la distancia a partir de una gráfica de velocidad-tiempo:

• ¿Qué sucede si la velocidad es negativa? El área bajo el eje horizontal (velocidad negativa) representa una distancia recorrida en la dirección opuesta. Se debe restar este área para obtener el desplazamiento neto.
• ¿Cómo se manejan las gráficas con cambios bruscos de velocidad? Las discontinuidades representan cambios instantáneos de velocidad. Se debe tener cuidado al dividir el área en figuras geométricas para incluir estos cambios.
• ¿Qué unidades se utilizan? Las unidades de la distancia dependerán de las unidades de velocidad y tiempo utilizadas en la gráfica (ej: m/s x s = m).

Tabla Comparativa de Métodos

El cálculo de la distancia total recorrida en una gráfica de velocidad-tiempo es una herramienta fundamental en la física y otras disciplinas. Comprender los diferentes métodos y sus limitaciones permite una interpretación precisa del movimiento de un objeto.
