Cómo calcular la gráfica de un elipsoide

03/03/2014

Valoración: 4 (6458 votos)

Un elipsoide es una superficie tridimensional cerrada que generaliza la forma de una elipse en tres dimensiones. Su forma es similar a una esfera achatada o alargada, dependiendo de la longitud de sus semiejes. A diferencia de una esfera, un elipsoide tiene tres semiejes diferentes (a, b, y c) que definen su tamaño y orientación en el espacio. Comprender cómo calcular y graficar un elipsoide es fundamental en diversos campos, como la cartografía, la ingeniería y la física.

Índice
  1. La ecuación del elipsoide
  2. Métodos para calcular y graficar un elipsoide
    1. Método analítico
    2. Método numérico
    3. Software de graficación
  3. Elipsoides rotados y trasladados
  4. Aplicaciones de los elipsoides
  5. Consultas habituales
  6. Tabla comparativa de métodos

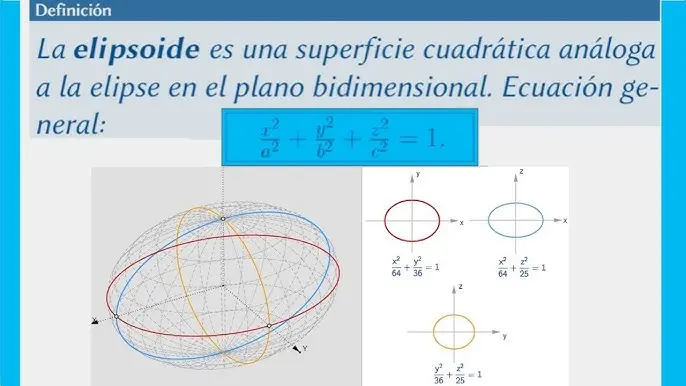

La ecuación del elipsoide

La ecuación general de un elipsoide centrado en el origen de coordenadas (0, 0, 0) se expresa como:

x²/a² + y²/b² + z²/c² = 1

Donde:

  • a representa la longitud del semieje en el eje x.
  • b representa la longitud del semieje en el eje y.
  • c representa la longitud del semieje en el eje z.

Esta ecuación define todos los puntos (x, y, z) que se encuentran sobre la superficie del elipsoide. Si a = b = c, entonces el elipsoide se convierte en una esfera.

Métodos para calcular y graficar un elipsoide

Existen diferentes métodos para calcular y representar gráficamente un elipsoide. A continuación, se detallan algunos de ellos:

Método analítico

El método analítico implica manipular la ecuación del elipsoide para obtener información sobre su forma y tamaño. Por ejemplo, podemos encontrar los puntos de intersección con los ejes coordenados, determinar la orientación del elipsoide, y calcular su volumen.

Para encontrar los puntos de intersección con los ejes, podemos establecer dos de las variables en cero y resolver la ecuación para la tercera. Por ejemplo:

  • Intersección con el eje x (y = 0, z = 0): x = ±a
  • Intersección con el eje y (x = 0, z = 0): y = ±b
  • Intersección con el eje z (x = 0, y = 0): z = ±c

El volumen de un elipsoide se calcula con la siguiente fórmula:

Volumen = (4/3)πabc

Método numérico

Los métodos numéricos se utilizan para aproximar la forma del elipsoide cuando la ecuación es compleja o no se puede resolver analíticamente. Estos métodos implican generar una gran cantidad de puntos que satisfacen la ecuación del elipsoide y luego conectarlos para formar una superficie aproximada. Existen diferentes algoritmos numéricos para generar estos puntos, como el método de las secciones transversales o el método de los puntos de cuadrícula.

Software de graficación

La mayoría de los programas de graficación matemática, como MATLAB, Mathematica o GeoGebra, disponen de funciones integradas para graficar elipsoides. Estos programas permiten visualizar el elipsoide en tres dimensiones, rotarlo, realizar zoom y obtener información adicional sobre su geometría. Solo se necesita ingresar la ecuación del elipsoide y el programa generará la gráfica correspondiente. En muchos casos, estos programas también permiten calcular el volumen y otras propiedades geométricas del elipsoide.

Elipsoides rotados y trasladados

La ecuación del elipsoide presentada anteriormente se refiere a un elipsoide centrado en el origen. Sin embargo, los elipsoides pueden estar rotados y trasladados en el espacio. En estos casos, la ecuación se vuelve más compleja e implica la introducción de términos adicionales que representan la rotación y la traslación. La manipulación de estas ecuaciones para graficar el elipsoide suele ser más complicada y requiere el uso de software especializado para visualizar la superficie resultante.

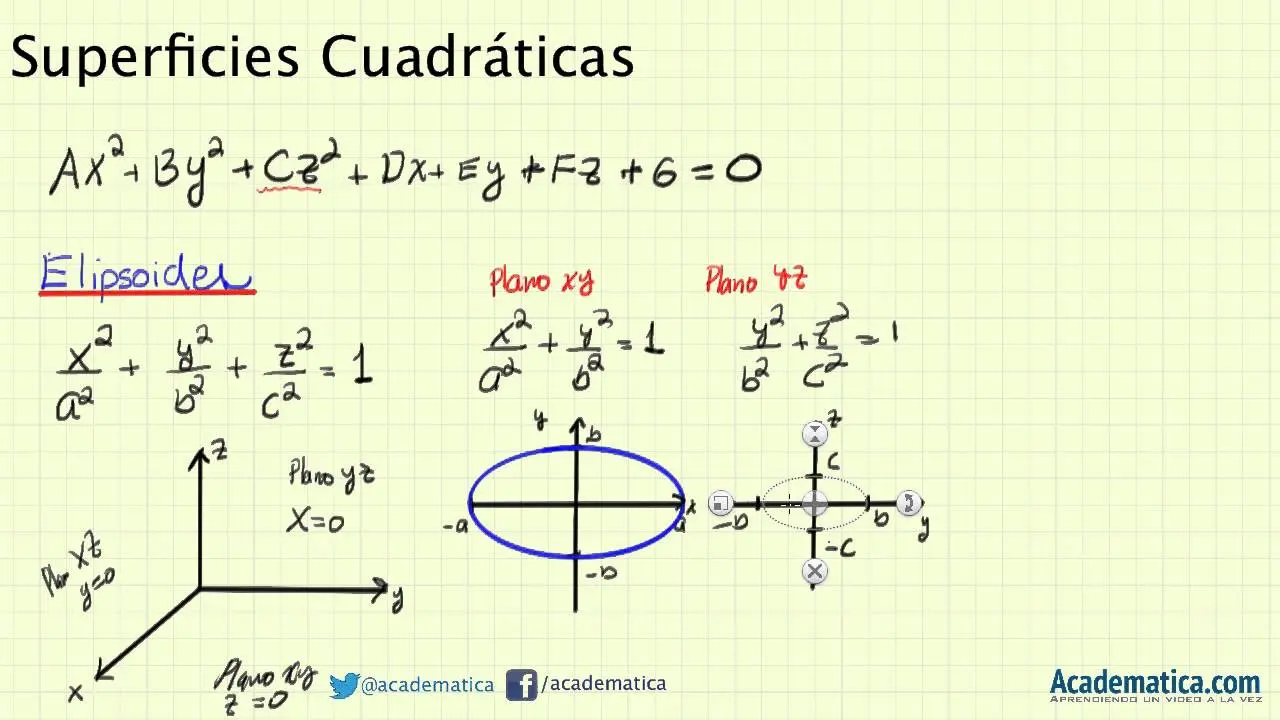

como calcular la grafica un elipsoide - Qué es un elipsoide en matemáticas

Aplicaciones de los elipsoides

El cálculo y la representación gráfica de elipsoides tienen numerosas aplicaciones en diversos campos:

  • Cartografía: El elipsoide se utiliza como modelo para representar la forma de la Tierra. Los sistemas de coordenadas geográficas se basan en un elipsoide de referencia.
  • Ingeniería: Los elipsoides se utilizan en el diseño de estructuras, en la mecánica de fluidos y en la optimización de procesos.
  • Física: Los elipsoides se utilizan para modelar objetos físicos, como las órbitas planetarias o la forma de las moléculas.
  • Estadística: En el análisis multivariante, los elipsoides de confianza se utilizan para representar la dispersión de datos multidimensionales.

Consultas habituales

Algunas consultas habituales relacionadas con el cálculo y la gráfica de un elipsoide son:

  • ¿Cómo calcular el volumen de un elipsoide?
  • ¿Cómo graficar un elipsoide en un programa de graficación?
  • ¿Cuál es la ecuación de un elipsoide rotado?
  • ¿Cómo determinar los semiejes de un elipsoide a partir de su ecuación?
  • ¿Qué software se puede usar para graficar elipsoides?

Tabla comparativa de métodos

Método Ventajas Desventajas
Analítico Solución exacta, fácil de entender Solo aplicable a ecuaciones simples
Numérico Aplicabilidad a ecuaciones complejas Aproximación, requiere potencia computacional
Software de graficación Visualización precisa y rápida Dependencia de software

Calcular y graficar un elipsoide requiere comprender su ecuación y aplicar el método adecuado, ya sea analítico, numérico o con ayuda de software. La elección del método depende de la complejidad de la ecuación y de los recursos disponibles. La correcta comprensión de los elipsoides es fundamental en diversos campos científicos e ingenieriles.
