Cómo desactivar un layer en una ventana gráfica específica

28/10/2016

Valoración: 3.53 (3432 votos)

La gestión de capas (layers) es fundamental en cualquier programa de diseño asistido por computadora (CAD), como AutoCAD, permitiendo organizar y controlar la visibilidad de diferentes elementos de un dibujo. A menudo, surge la necesidad de desactivar capas únicamente en una ventana gráfica específica, manteniendo su visibilidad en otras. Este tutorial te guiará paso a paso en el proceso, investigando diferentes métodos y abordando consultas frecuentes.

Índice
  1. Desactivando Layers en Ventanas Gráficas de AutoCAD
    1. Método 1: Usando el Administrador de Propiedades de Capas
    2. Método 2: Utilizando la Paleta de Propiedades
    3. Método 3: A través de la Línea de Comando
  2. Consultas Habituales y Solución de Problemas
    1. ¿Cómo puedo restaurar la visibilidad de una capa en una ventana gráfica específica?
    2. ¿Qué ocurre si elimino una capa?
    3. ¿Puedo crear una plantilla para gestionar la visibilidad de capas en múltiples ventanas gráficas?
    4. ¿Hay alguna forma de automatizar este proceso para un gran número de capas y ventanas gráficas?
  3. Tabla Comparativa de Métodos
  4. Consejos Adicionales para la Gestión de Capas
  5. Cómo eliminar layers que no se usan en AutoCAD (inglés y español)

Desactivando Layers en Ventanas Gráficas de AutoCAD

En AutoCAD, la capacidad de controlar la visibilidad de capas por ventana gráfica ofrece un gran control sobre la presentación de tu diseño. No necesitas eliminar capas para ocultarlas en una vista particular; simplemente puedes desactivarlas en esa ventana específica. Esto es especialmente útil cuando trabajas con planos complejos que requieren diferentes niveles de detalle para distintas vistas.

Método 1: Usando el Administrador de Propiedades de Capas

Este método es el más directo y te permite controlar la visibilidad de cada capa de forma individual por ventana gráfica. Abre el Administrador de Propiedades de Capas (usualmente se accede a través del menú desplegable de la pestaña "Inicio" o mediante el comando LAYPROP). En la ventana que se abre, selecciona la ventana gráfica en la que deseas modificar la visibilidad de las capas. Luego, en la lista de capas, desmarca la casilla de verificación junto al nombre de la capa que deseas desactivar en esa ventana gráfica específica.

Ventajas de este método:

  • Control preciso: Permite desactivar capas individualmente.
  • Visualización clara: La interfaz del Administrador de Propiedades de Capas es intuitiva.
  • Cambios específicos: Los cambios se aplican únicamente a la ventana gráfica seleccionada.

Desventajas de este método:

  • Proceso repetitivo: Puede ser tedioso si necesitas desactivar varias capas en múltiples ventanas gráficas.

Método 2: Utilizando la Paleta de Propiedades

La paleta de Propiedades ( Properties Palette) ofrece una alternativa rápida para gestionar la visibilidad de capas en una ventana gráfica. Selecciona la ventana gráfica en cuestión y luego abre la paleta de propiedades (usualmente se encuentra en la parte inferior derecha de la interfaz de AutoCAD). En la sección de “Capas”, busca la capa que deseas desactivar y desactiva su visibilidad utilizando el icono correspondiente (generalmente un ojo).

Ventajas de este método:

  • Acceso rápido: Es una forma rápida de desactivar capas cuando trabajas con pocas capas.
  • Intuitivo: El icono de visibilidad es fácilmente reconocible.

Desventajas de este método:

  • Menos control: No es tan eficiente para gestionar la visibilidad de un gran número de capas.

Método 3: A través de la Línea de Comando

Para usuarios más experimentados, la línea de comandos ofrece un control preciso y la posibilidad de automatizar tareas. Utilizando comandos como LAYOFF(para desactivar capas) junto con el comando VPLAYER(para seleccionar la ventana gráfica activa), se puede desactivar una capa en una ventana gráfica específica. La sintaxis general sería: VPLAYER[número de ventana gráfica]; LAYOFF[nombre de la capa].

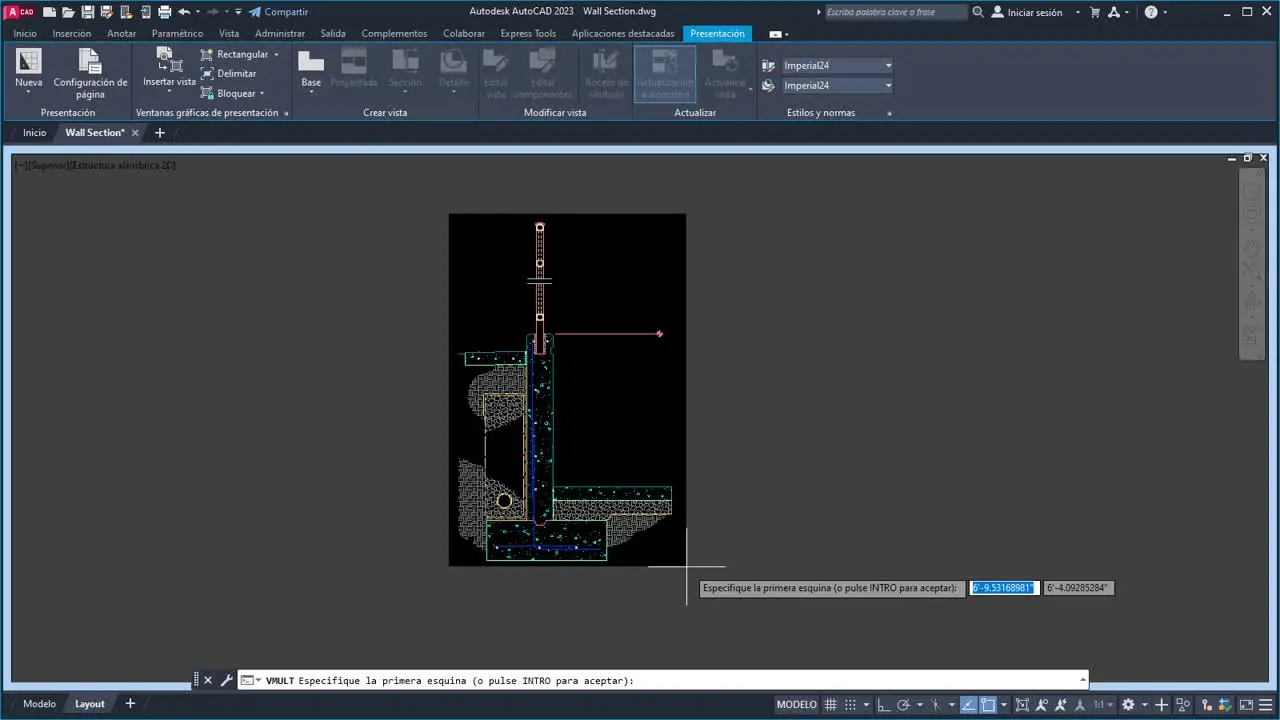

como desactivar un layer en ventana grafica especifica - Cómo eliminar layers que no se usan en AutoCAD inglés

Ventajas de este método:

  • Automatización: Permite la creación de scripts para desactivar capas en múltiples ventanas gráficas de forma automatizada.
  • Precisión: Ofrece un control total sobre la gestión de capas.

Desventajas de este método:

  • Requiere conocimientos avanzados: Es necesario un conocimiento profundo de la línea de comandos de AutoCAD.

Consultas Habituales y Solución de Problemas

A continuación, abordamos algunas consultas frecuentes relacionadas con la desactivación de capas en ventanas gráficas:

¿Cómo puedo restaurar la visibilidad de una capa en una ventana gráfica específica?

Simplemente, repite el proceso utilizando cualquiera de los métodos descritos anteriormente, pero esta vez, activando la casilla de verificación o el icono de visibilidad de la capa en la ventana gráfica deseada.

¿Qué ocurre si elimino una capa?

Eliminar una capa es permanente y elimina todos los objetos asociados a esa capa en todo el dibujo. Esto es diferente a desactivar una capa, que solo oculta la capa en una ventana gráfica en particular. Antes de eliminar una capa, asegúrate de que no necesitas esos objetos en ninguna parte de tu dibujo.

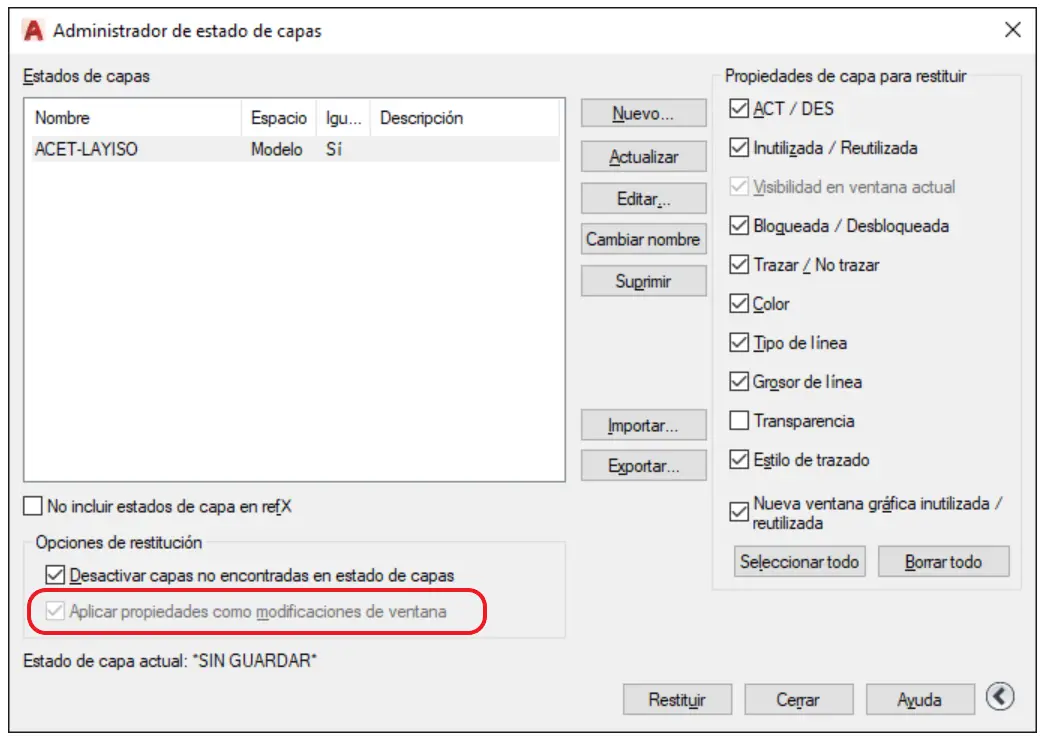

como desactivar un layer en ventana grafica especifica - Cómo desactivar capas en una ventana gráfica

¿Puedo crear una plantilla para gestionar la visibilidad de capas en múltiples ventanas gráficas?

Sí, puedes crear plantillas de dibujo que definan la visibilidad de capas por defecto para diferentes ventanas gráficas. Esto puede ahorrar mucho tiempo si trabajas con diseños similares repetidamente.

¿Hay alguna forma de automatizar este proceso para un gran número de capas y ventanas gráficas?

Sí, utilizando AutoLISP o VBA (Visual Basic for Applications), puedes crear scripts personalizados que automatizen la gestión de la visibilidad de capas en múltiples ventanas gráficas. Esta opción es ideal para tareas repetitivas y para optimizar el flujo de trabajo.

Tabla Comparativa de Métodos

Método Ventajas Desventajas
Administrador de Propiedades de Capas Control preciso, visualización clara, cambios específicos Proceso repetitivo para múltiples capas/ventanas
Paleta de Propiedades Acceso rápido, intuitivo Menos control para muchas capas
Línea de Comando Automatización, precisión Requiere conocimientos avanzados

Consejos Adicionales para la Gestión de Capas

  • Nombra tus capas descriptivamente: Facilita la identificación y gestión.
  • Utiliza una convención de nomenclatura consistente: Mantén la organización en tus proyectos.
  • Limpia tus capas regularmente: Elimina capas no utilizadas para mejorar el rendimiento.
  • Realiza copias de seguridad: Siempre guarda copias de seguridad de tu trabajo antes de realizar cambios importantes.

Cómo eliminar layers que no se usan en AutoCAD (inglés y español)

En inglés, el proceso de limpiar capas no utilizadas se describe con frases como “ purge unused layers” o “ clean up unused layers”. En español, se puede decir “ eliminar capas no utilizadas ” o “ limpiar capas no usadas ”. AutoCAD ofrece herramientas para identificar y eliminar capas que no están asociadas a ningún objeto en el dibujo. Esta función ayuda a mantener la limpieza y el rendimiento del archivo.

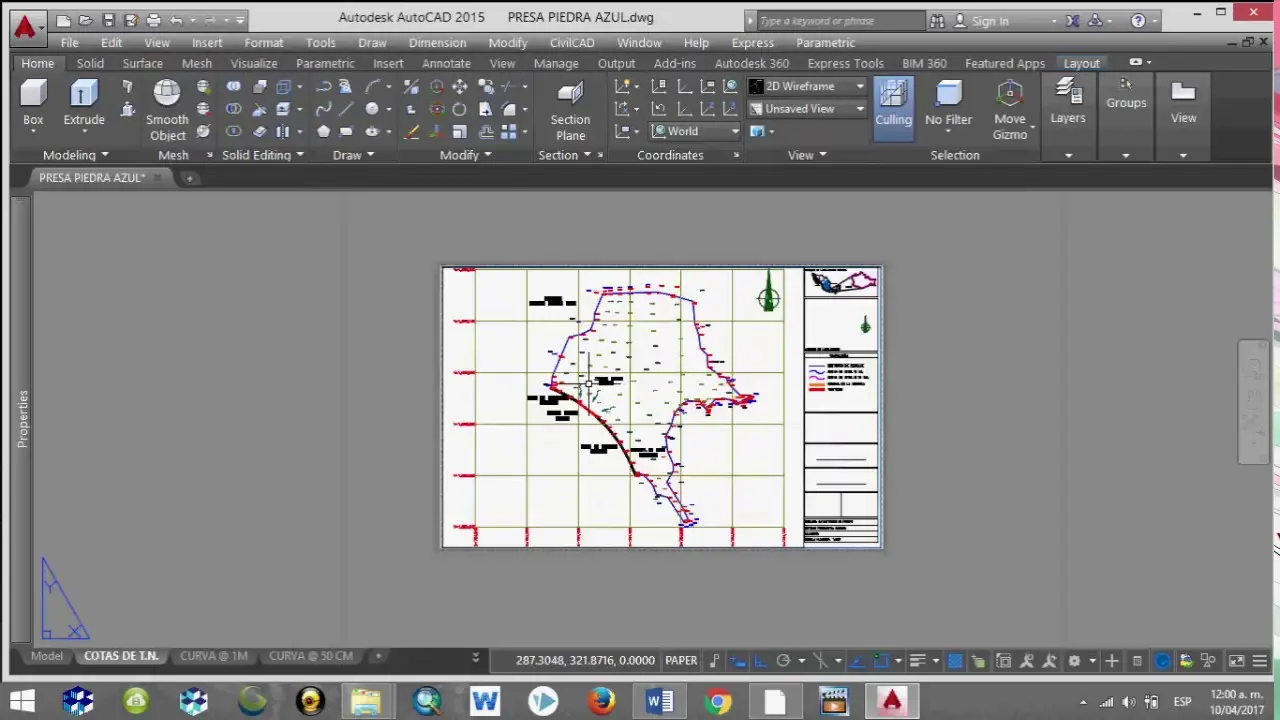

como desactivar un layer en ventana grafica especifica - Cómo desactivar layers en AutoCAD

Para eliminar capas no utilizadas en AutoCAD, sigue estos pasos:

  1. Abre el Administrador de Capas: Accede a través del menú desplegable de la pestaña "Inicio" o mediante el comando LAYDEL .
  2. Selecciona las capas no utilizadas: Observa la columna que indica si una capa tiene o no objetos asociados. Selecciona las capas marcadas como no utilizadas.
  3. Elimina las capas seleccionadas: Utiliza la opción de eliminar o el comando LAYDEL para eliminar las capas seleccionadas.

Recuerda que eliminar capas es una acción irreversible, por lo que se recomienda realizar una copia de seguridad del dibujo antes de realizar esta operación. La limpieza regular de las capas ayuda a mantener un archivo de AutoCAD organizado y eficiente, mejorando el rendimiento general.
