Cómo describir el movimiento de una gráfica

05/08/2017

Valoración: 3.54 (2742 votos)

Describir el movimiento representado en una gráfica requiere precisión y un entendimiento claro de los elementos que la componen. No se trata simplemente de decir que la línea sube o baja, sino de analizar la información de manera completa y cuantitativa, utilizando un lenguaje preciso y técnico.

Índice
  1. Elementos Clave para Describir el Movimiento
  2. Tipos de Movimiento y sus Representaciones Gráficas
    1. Movimiento Uniforme (MRU):
    2. Movimiento Uniformemente Acelerado (MUA):
    3. Movimiento Armónico Simple (MAS):
  3. Análisis de Ejemplos
    1. Ejemplo 1: Gráfica de Posición vs. Tiempo
    2. Ejemplo 2: Gráfica de Velocidad vs. Tiempo
    3. Ejemplo 3: Gráfica Compleja
  4. Consultas Habituales
  5. Consejos para una Descripción Efectiva

Elementos Clave para Describir el Movimiento

Antes de adentrarnos en ejemplos específicos, es fundamental comprender los elementos clave que debemos considerar al describir el movimiento en una gráfica:

  • Variables representadas: Identificar qué magnitudes se representan en los ejes X e Y. Por ejemplo, tiempo vs. posición, tiempo vs. velocidad, o tiempo vs. aceleración. Esta identificación es crucial para interpretar correctamente el movimiento.
  • Escala de los ejes: La escala de los ejes determina la magnitud de los cambios. Una escala amplia puede minimizar la apariencia de variaciones, mientras que una escala pequeña puede exagerarlas. Es vital comprender la escala para una interpretación precisa.
  • Forma de la curva: La forma de la curva (línea recta, curva parabólica, curva sinusoidal, etc.) proporciona información crucial sobre el tipo de movimiento. Una línea recta indica movimiento uniforme, mientras que una curva indica movimiento no uniforme.
  • Pendiente de la curva: La pendiente de la curva en un punto específico representa la tasa de cambio de la variable dependiente con respecto a la variable independiente. En una gráfica de posición vs. tiempo, la pendiente representa la velocidad; en una gráfica de velocidad vs. tiempo, la pendiente representa la aceleración.
  • Puntos de inflexión: Los puntos de inflexión, donde la curvatura cambia de signo, indican cambios significativos en el movimiento, como cambios de dirección o cambios en la aceleración.
  • Valores máximos y mínimos: Identificar los valores máximos y mínimos de la variable dependiente proporciona información sobre la amplitud del movimiento y los puntos de cambio.

Tipos de Movimiento y sus Representaciones Gráficas

A continuación, se describen algunos tipos comunes de movimiento y cómo se representan en una gráfica:

Movimiento Uniforme (MRU):

En un MRU, la velocidad es constante. En una gráfica de posición vs. tiempo, esto se representa como una línea recta con una pendiente constante. La ecuación que describe este movimiento es: x = x0 + vt, donde x es la posición, x0 es la posición inicial, v es la velocidad y t es el tiempo.

Movimiento Uniformemente Acelerado (MUA):

En un MUA, la aceleración es constante. En una gráfica de velocidad vs. tiempo, esto se representa como una línea recta con una pendiente constante que representa la aceleración. En una gráfica de posición vs. tiempo, se representa como una parábola. La ecuación que describe este movimiento es: x = x0 + v0t + (1/2)at², donde a es la aceleración y v0 es la velocidad inicial.

Movimiento Armónico Simple (MAS):

El MAS es un movimiento periódico y oscilatorio alrededor de una posición de equilibrio. En una gráfica de posición vs. tiempo, se representa como una onda sinusoidal. La ecuación que describe este movimiento es: x = A sen(ωt + φ), donde A es la amplitud, ω es la frecuencia angular y φ es la fase inicial.

Análisis de Ejemplos

Analicemos algunos ejemplos concretos para ilustrar cómo describir el movimiento a partir de una gráfica:

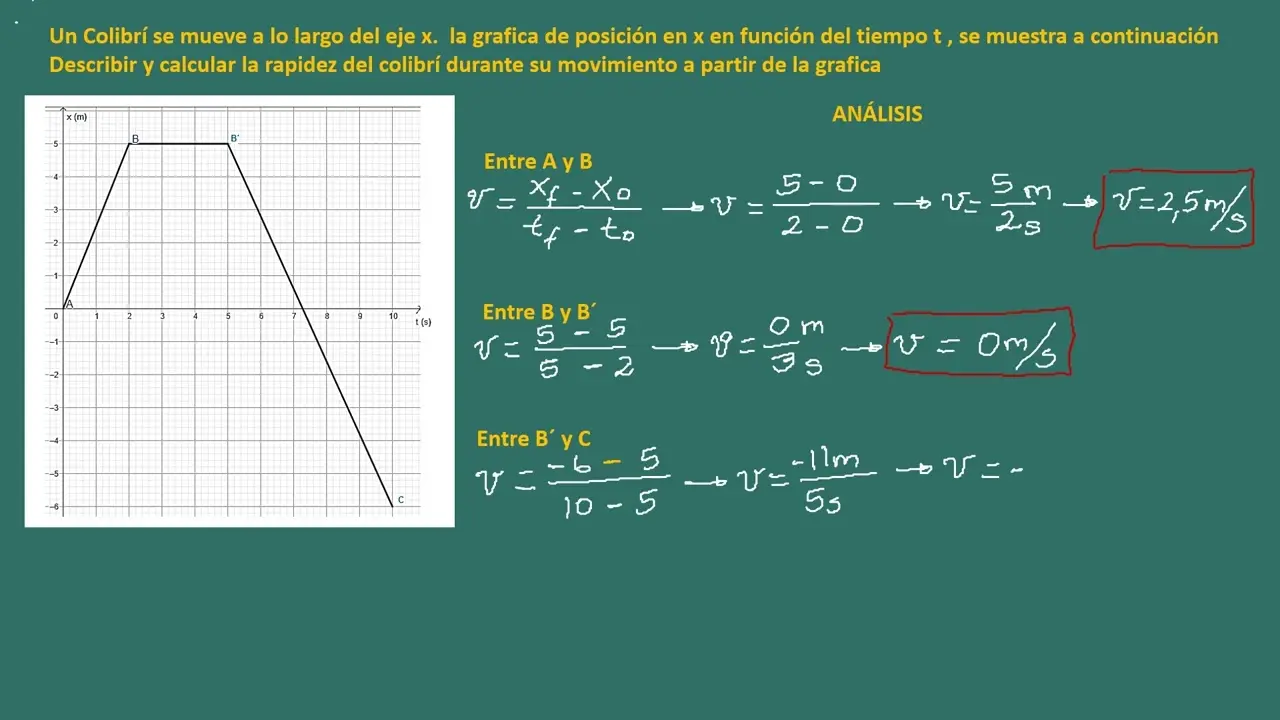

Ejemplo 1: Gráfica de Posición vs. Tiempo

Imagine una gráfica de posición vs. tiempo que muestra una línea recta que asciende con una pendiente positiva. Esto indica un movimiento uniforme con una velocidad constante y positiva. Si la línea es horizontal, la velocidad es cero (el objeto está en reposo). Si la línea desciende, la velocidad es negativa (el objeto se mueve en dirección contraria).

Ejemplo 2: Gráfica de Velocidad vs. Tiempo

Consideremos una gráfica de velocidad vs. tiempo que muestra una línea recta con una pendiente positiva. Esto indica un movimiento uniformemente acelerado con una aceleración constante y positiva. Si la línea es horizontal, la aceleración es cero (velocidad constante). Si la línea desciende, la aceleración es negativa (el objeto está frenando).

Ejemplo 3: Gráfica Compleja

Una gráfica más compleja, con cambios de pendiente, puntos de inflexión, etc., requiere un análisis más detallado. Se debe describir cada sección de la gráfica por separado, indicando los intervalos de tiempo, las velocidades (o aceleraciones) en cada sección, y los cambios en el movimiento.

Consultas Habituales

A continuación, se responden algunas consultas habituales sobre la descripción del movimiento en gráficas:

como describir el movimiento de una grafica - Cómo se describe un gráfico de movimiento

Pregunta Respuesta
¿Cómo identifico la velocidad en una gráfica de posición vs. tiempo? Calculando la pendiente de la curva en el punto deseado.
¿Cómo identifico la aceleración en una gráfica de velocidad vs. tiempo? Calculando la pendiente de la curva en el punto deseado.
¿Qué significa una línea horizontal en una gráfica de velocidad vs. tiempo? Que la aceleración es cero, es decir, la velocidad es constante.
¿Qué significa un punto de inflexión en una gráfica de posición vs. tiempo? Que la velocidad cambia de signo, es decir, el objeto cambia de dirección.

Consejos para una Descripción Efectiva

  • Precisión: Utilizar un lenguaje preciso y cuantitativo, evitando términos ambiguos.
  • Claridad: Expresar las ideas de forma clara y concisa.
  • Completitud: Describir todos los aspectos relevantes del movimiento, incluyendo los cambios de velocidad, aceleración, dirección, etc.
  • Organización: Presentar la información de forma organizada y estructurada, utilizando tablas, listas, etc., cuando sea necesario.

Describir el movimiento representado en una gráfica implica un análisis cuidadoso de varios elementos, incluyendo las variables representadas, la escala de los ejes, la forma de la curva, la pendiente, los puntos de inflexión, y los valores máximos y mínimos. Dominar estas técnicas es fundamental para comprender y comunicar la información contenida en las gráficas de movimiento.
