El límite elástico, también conocido como límite de elasticidad, representa la tensión máxima que un material puede soportar sin sufrir deformaciones permanentes. Es un concepto fundamental en la ciencia de los materiales y la ingeniería, ya que determina la resistencia de un material a la deformación plástica. Comprender cómo determinar este límite a partir de una gráfica tensión-deformación es crucial para seleccionar los materiales adecuados para diversas aplicaciones.
La gráfica tensión-deformación: una herramienta esencial

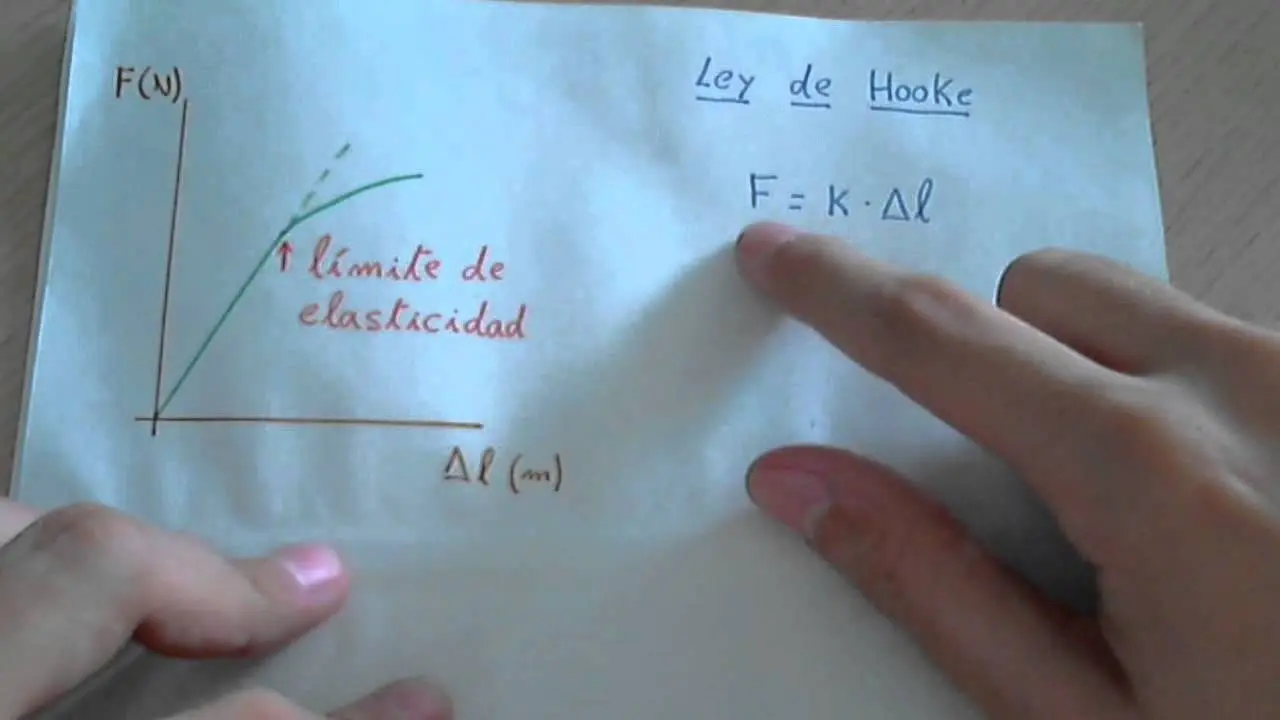

La forma más común de determinar el límite elástico es mediante una gráfica que representa la tensión aplicada a un material en función de la deformación resultante. Esta gráfica, conocida como curva tensión-deformación, proporciona información valiosa sobre el comportamiento mecánico del material. En ella se observa una zona inicial casi lineal, donde la relación entre tensión y deformación se ajusta a la ley de Hooke. La pendiente de esta región lineal corresponde al módulo de Young (E), una propiedad que indica la rigidez del material.
Zona elástica y zona plástica
La gráfica tensión-deformación se divide en dos regiones principales: la zona elástica y la zona plástica. En la zona elástica, el material se deforma elásticamente, lo que significa que recupera su forma original una vez que se elimina la carga. La zona plástica, en cambio, se caracteriza por deformaciones permanentes. Una vez que el material entra en la zona plástica, no recupera su forma original, incluso después de eliminar la carga. El límite elástico marca la transición entre estas dos zonas.
Determinación del límite elástico: métodos
La determinación precisa del límite elástico puede ser compleja, ya que la transición entre la zona elástica y la zona plástica no siempre es abrupta. Existen diferentes métodos para determinar el límite elástico a partir de la gráfica tensión-deformación:
Método del 0.2% de deformación permanente

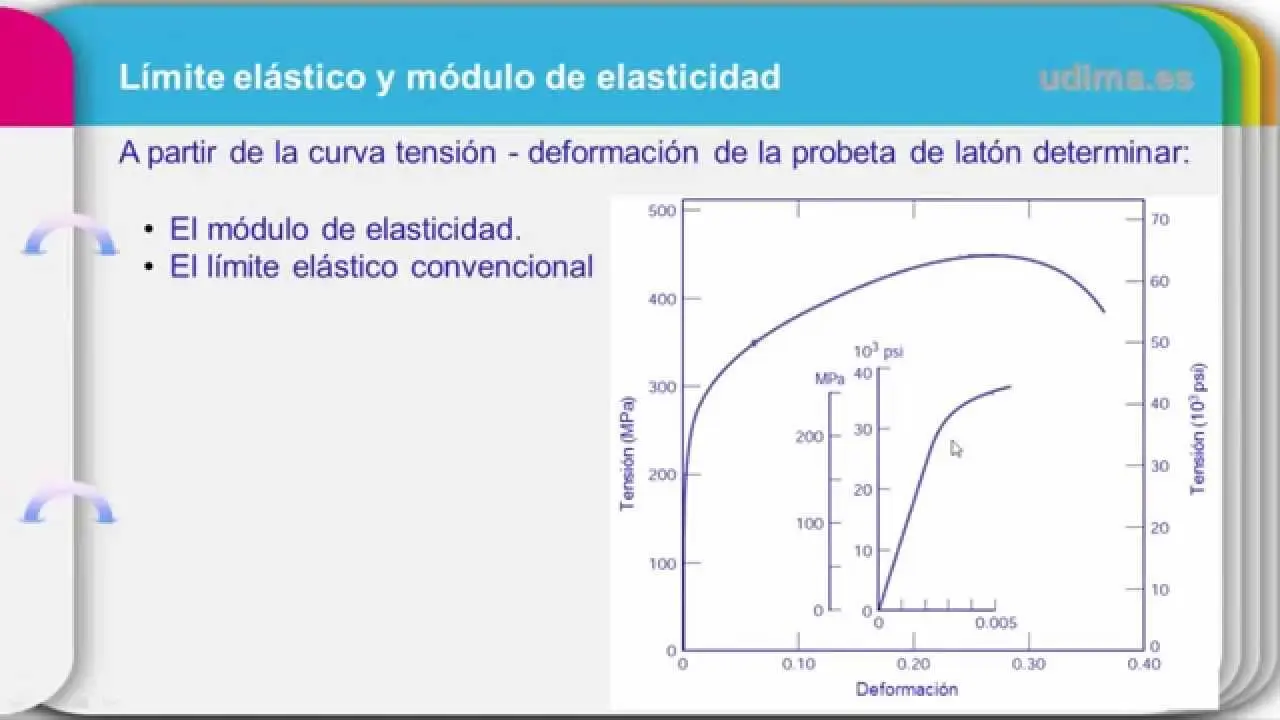

Este es un método ampliamente utilizado en ingeniería. Se traza una línea paralela a la parte lineal de la curva tensión-deformación, comenzando desde un punto de deformación del 0.2% en el eje de deformaciones. El punto de intersección de esta línea con la curva tensión-deformación se considera el límite elástico. Este método es práctico, ya que compensa la dificultad de identificar con exactitud el punto de inicio de la deformación plástica.
Método del límite de proporcionalidad
Este método se basa en identificar el punto en la gráfica donde la relación entre tensión y deformación deja de ser lineal. Sin embargo, este punto puede ser difícil de determinar con precisión, ya que la transición puede ser gradual. Por lo tanto, este método es menos preciso que el método del 0.2% de deformación permanente.
Factores que influyen en el límite elástico
El límite elástico de un material puede verse afectado por varios factores, incluyendo:
- Composición química del material: La presencia de impurezas o aleantes puede modificar significativamente el límite elástico.
- Temperatura: Generalmente, el límite elástico disminuye al aumentar la temperatura.
- Técnicas de procesamiento: Los tratamientos térmicos o mecánicos pueden influir en las propiedades mecánicas del material, incluyendo su límite elástico.
- Velocidad de carga: La velocidad a la que se aplica la carga puede afectar el límite elástico. En general, cargas aplicadas rápidamente pueden llevar a valores de límite elástico mayores.
Importancia del límite elástico en la ingeniería
El conocimiento del límite elástico es fundamental en el diseño de estructuras y componentes. Al diseñar una pieza, es crucial asegurarse de que las tensiones a las que estará sometida no superen su límite elástico. De lo contrario, la pieza sufrirá deformaciones permanentes, lo que puede comprometer su funcionalidad y resistencia.
Tabla comparativa de límites elásticos
| Material | Límite elástico (MPa) |
|---|---|
| Acero al carbono | 200-500 |
| Aluminio | 50-700 |
| Cobre | 50-100 |
| Madera | 5-50 |
Nota: Los valores de la tabla son aproximados y pueden variar según la composición del material, el tratamiento térmico y otros factores.
Consultas habituales sobre el límite elástico
- ¿Qué sucede si se supera el límite elástico? Si se supera el límite elástico, el material sufre deformaciones permanentes. La magnitud de la deformación depende de la cantidad de tensión aplicada y de las propiedades del material.
- ¿Cómo se mide el límite elástico? El límite elástico se mide mediante ensayos de tracción, en los cuales se somete una probeta del material a una carga creciente hasta la fractura. La gráfica tensión-deformación obtenida en el ensayo permite determinar el límite elástico.
- ¿Es el límite elástico una propiedad constante? No, el límite elástico no es una propiedad constante. Puede variar en función de varios factores, incluyendo la temperatura, la velocidad de carga y el historial de carga del material.
La determinación del límite elástico mediante la gráfica tensión-deformación es un proceso crucial en la ingeniería y la ciencia de materiales. La comprensión de este concepto permite seleccionar los materiales adecuados para las aplicaciones específicas y garantizar el correcto funcionamiento y la seguridad de las estructuras.
