Cómo graficar un átomo según el modelo de bohr

El modelo atómico de Bohr, aunque simplificado, proporciona una representación visual intuitiva de la estructura atómica. A diferencia de modelos posteriores más complejos, este modelo permite graficar la ubicación de los electrones en órbitas específicas alrededor del núcleo. Comprender cómo graficar un átomo según Bohr es fundamental para visualizar la configuración electrónica y comprender las propiedades químicas de los elementos.

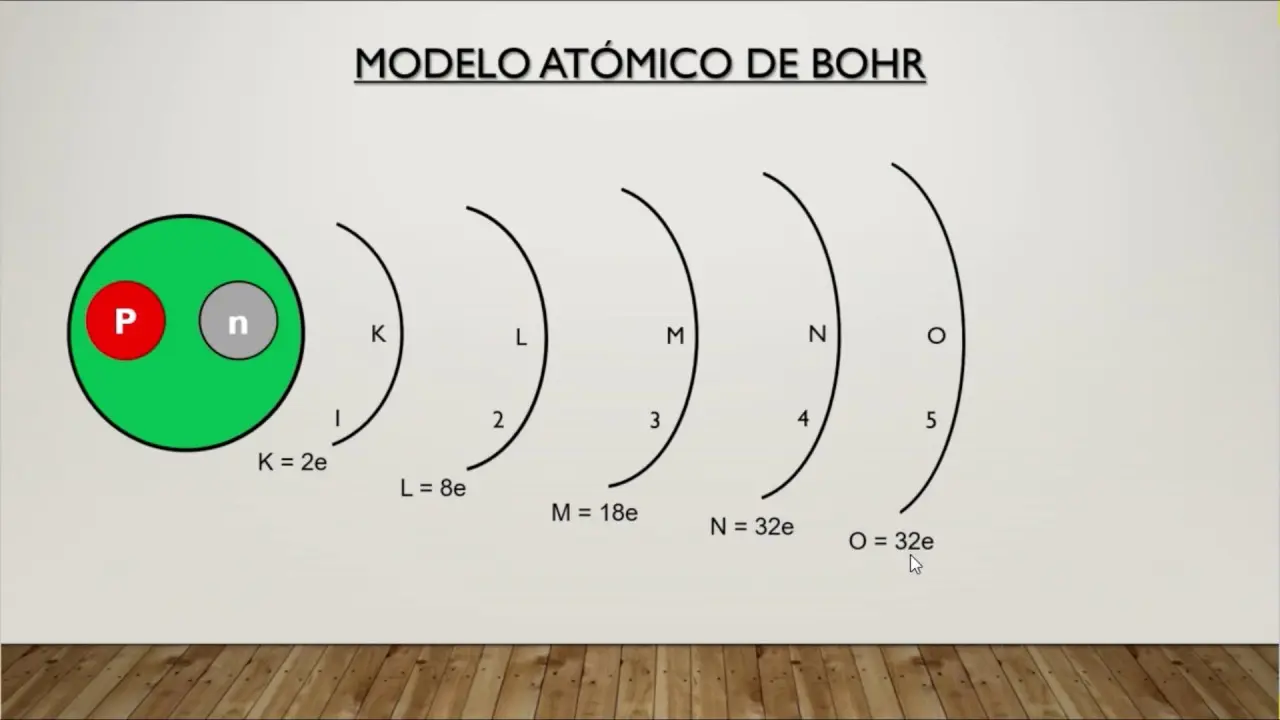

Principios del Modelo de Bohr

El modelo de Bohr se basa en los siguientes principios:

• Núcleo Central: El átomo posee un núcleo denso y positivo, que contiene protones y neutrones.
• Niveles de Energía: Los electrones orbitan el núcleo en niveles de energía discretos, también llamados capas o niveles electrónicos. Estos niveles se representan como círculos concéntricos alrededor del núcleo.
• Cuantización de la Energía: La energía de cada nivel electrónico es cuantizada, lo que significa que los electrones solo pueden ocupar niveles de energía específicos. No pueden existir entre niveles.
• Número Cuántico Principal (n): Cada nivel de energía se identifica con un número cuántico principal (n), que puede ser 1, 2, 3, etc. El nivel n=1 es el más cercano al núcleo y tiene la energía más baja.
• Capacidad de los Niveles: Cada nivel energético tiene una capacidad máxima de electrones. La fórmula 2n² determina la cantidad máxima de electrones que un nivel puede contener. Por ejemplo, el nivel n=1 puede contener hasta 2 electrones (2(1)² = 2), el nivel n=2 hasta 8 electrones (2(2)² = 8), y así sucesivamente.

Pasos para Graficar un Átomo según Bohr

Para graficar un átomo utilizando el modelo de Bohr, sigue estos pasos:

1. Determinar el Número Atómico (Z): El número atómico (Z) de un elemento indica la cantidad de protones en su núcleo, y también la cantidad de electrones en un átomo neutro. Encuentra el número atómico del elemento que deseas graficar en la tabla periódica.
2. Dibujar el Núcleo: Dibuja un círculo pequeño en el centro para representar el núcleo atómico. Indica el número de protones dentro del núcleo (igual al número atómico).
3. Distribuir los Electrones en los Niveles de Energía: Distribuye los electrones en los diferentes niveles de energía, comenzando por el nivel más cercano al núcleo (n=1). Recuerda la capacidad máxima de cada nivel. Por ejemplo, para el carbono (Z=6):
   • El nivel n=1 recibe 2 electrones.
   • El nivel n=2 recibe los 4 electrones restantes.
4. Representar los Electrones: Representa cada electrón como un punto o una pequeña circunferencia en la órbita correspondiente a su nivel de energía. Asegúrate de que el número de electrones en cada nivel sea consistente con la capacidad máxima del nivel.

Ejemplos de Diagramas de Bohr

Veamos algunos ejemplos:

Hidrógeno (Z=1)

El hidrógeno tiene un solo protón y un solo electrón. El diagrama de Bohr mostraría un protón en el núcleo y un electrón en el nivel n=

Helio (Z=2)

El helio tiene dos protones y dos electrones. Ambos electrones se ubicarían en el nivel n=

Litio (Z=3)

El litio tiene tres protones y tres electrones. Dos electrones estarían en el nivel n=1 y un electrón en el nivel n=

Carbono (Z=6)

El carbono tiene seis protones y seis electrones. Dos electrones en el nivel n=1 y cuatro electrones en el nivel n=

Limitaciones del Modelo de Bohr

Si bien el modelo de Bohr es útil para visualizar la estructura atómica de manera sencilla, presenta algunas limitaciones importantes:

• No predice con exactitud los espectros de átomos polielectrónicos: El modelo funciona bien para el átomo de hidrógeno, pero falla al predecir los espectros de átomos con más de un electrón.
• No explica el efecto Zeeman: El efecto Zeeman es el desdoblamiento de las líneas espectrales en presencia de un campo magnético, un fenómeno que el modelo de Bohr no puede explicar.
• No considera la dualidad onda-partícula de los electrones: El modelo representa los electrones como partículas que orbitan en trayectorias definidas, ignorando su naturaleza ondulatoria.
• No explica la estructura fina de los espectros atómicos: El modelo no puede predecir las pequeñas diferencias en la energía de los niveles electrónicos observadas en los espectros atómicos de alta resolución.

Tabla Comparativa de Diagramas de Bohr

Nota: La configuración electrónica indica la distribución de los electrones en los niveles de energía. Por ejemplo, 2, 1 significa 2 electrones en el nivel n=1 y 1 electrón en el nivel n=

Consultas Habituales sobre el Modelo de Bohr

Algunas de las preguntas más frecuentes sobre el modelo atómico de Bohr incluyen:

• ¿Cómo se calcula la energía de un electrón en un nivel específico? La energía de un electrón en un nivel de energía específico se puede calcular utilizando la ecuación de Rydberg.
• ¿Cuáles son las limitaciones del modelo de Bohr? El modelo de Bohr es una simplificación y no puede explicar fenómenos como el efecto Zeeman o la estructura fina de los espectros.
• ¿Cuál es la diferencia entre el modelo de Bohr y el modelo cuántico? El modelo cuántico es más complejo y preciso, considerando la naturaleza ondulatoria de los electrones y utilizando la mecánica cuántica.
• ¿Se utiliza el modelo de Bohr en la actualidad? Si bien el modelo de Bohr es un modelo simplificado, aún se utiliza como herramienta educativa para introducir conceptos básicos de la estructura atómica.

Aunque el modelo atómico de Bohr tiene sus limitaciones, proporciona una base fundamental para comprender la estructura atómica y la distribución de electrones en los átomos. Su simplicidad lo convierte en una herramienta valiosa para la enseñanza y la visualización de conceptos básicos de química.
