Gnuplot es una herramienta poderosa y versátil para crear gráficos de alta calidad. Sin embargo, una vez que has generado la gráfica perfecta, necesitas saber cómo guardarla para poder usarla en tus informes, presentaciones o publicaciones. Este artículo te guiará a través de los diferentes métodos para guardar tus gráficos Gnuplot, cubriendo desde los comandos básicos hasta las opciones más avanzadas para controlar el formato y la resolución de tus imágenes.
Comandos Básicos para Guardar Gráficos

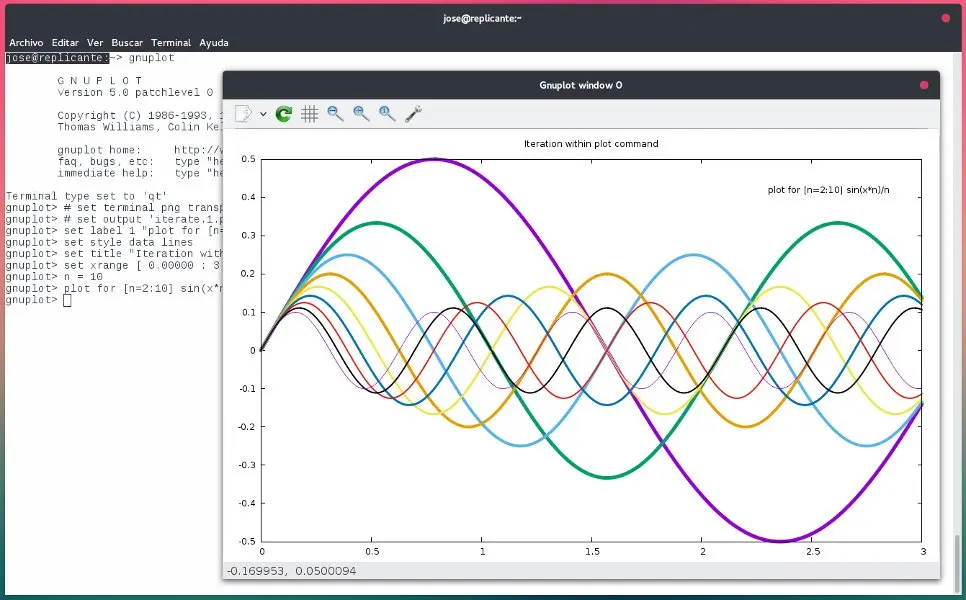

El comando principal para guardar una gráfica en Gnuplot es `set terminal` seguido de `set output`. `set terminal` define el formato de salida (por ejemplo, PNG, JPG, PDF, SVG), mientras que `set output` especifica el nombre del archivo donde se guardará la gráfica.
Ejemplo: Guardar como PNG
set terminal pngcairo enhanced font "arial,10" size 800,600set output "mi_grafica.png"plot sin(x)Este código primero configura el terminal para usar el formato PNGcairo (para obtener imágenes de alta calidad), especifica la fuente, el tamaño de la imagen y luego establece el nombre del archivo de salida como "mi_grafica.png". Finalmente, se genera la gráfica de la función seno.
Otros Formatos de Salida
Gnuplot soporta una amplia variedad de formatos. Algunos de los más comunes son:
- PNG: Formato rasterizado ampliamente compatible, ideal para la web.
- JPG: Formato rasterizado con mayor compresión que PNG, pero con posible pérdida de calidad.
- PDF: Formato vectorial, ideal para impresión de alta calidad y escalabilidad sin pérdida de resolución.
- SVG: Formato vectorial basado en XML, escalable y editable con editores vectoriales.
- PostScript: Formato vectorial, utilizado en impresión profesional.
Para cambiar el formato, simplemente cambia el argumento en `set terminal`. Por ejemplo, para guardar en JPG:
set terminal jpeg enhanced font "arial,10" size 800,600set output "mi_grafica.jpg"plot sin(x)Opciones Avanzadas para Controlar la Salida
Además de los formatos básicos, puedes controlar varios aspectos de la salida de tu gráfica utilizando opciones adicionales en `set terminal`. Algunas opciones útiles incluyen:
- `enhanced` : Habilita funciones de renderizado mejoradas, como fuentes anti-aliasing y rellenos de mayor calidad.
- `font` : Define la fuente y el tamaño del texto en la gráfica. Por ejemplo, `font "arial,12"`.
- `size` : Establece el tamaño de la imagen en píxeles (ancho, alto). Por ejemplo, `size 1024,768`.
- `transparent` : Crea una imagen con fondo transparente (solo para algunos formatos).
Guardando a la Salida Estándar
Para guardar la salida a la salida estándar (generalmente la consola), puedes usar el nombre de archivo especial `-`.
set terminal pngcairo enhancedset output "-"plot sin(x)En este caso, la gráfica se enviará a la salida estándar. Esto es útil si quieres procesar la gráfica con otro programa o integrarla en un flujo de trabajo automatizado.
Redirigiendo la Salida a un Programa Externo
En sistemas Unix-like, puedes redirigir la salida de Gnuplot a un programa externo usando el operador `|`. Esto te permite, por ejemplo, convertir la gráfica a un formato diferente o procesarla de alguna otra manera.
set terminal pngcairo enhancedset output "| convert - mi_grafica.pdf"plot sin(x)Este comando enviará la salida de Gnuplot a la herramienta `convert` de ImageMagick, que luego convertirá la gráfica al formato PDF.
Tabla Comparativa de Formatos
| Formato | Ventajas | Desventajas |
|---|---|---|
| PNG | Alta calidad, ampliamente compatible, buena para web | Archivos grandes |
| JPG | Alta compresión, archivos pequeños | Pérdida de calidad |
| Vectorial, alta calidad para impresión, escalable | Archivos pueden ser grandes | |
| SVG | Vectorial, escalable, editable | No todos los navegadores o programas lo soportan |
Solución de Problemas Comunes
- Error al guardar el archivo: Verifica que tengas permisos de escritura en el directorio donde intentas guardar la gráfica.
- Gráfica de baja calidad: Asegúrate de usar la opción `enhanced` y una resolución adecuada.
- Formato no reconocido: Verifica que Gnuplot tenga el soporte para el formato que intentas usar.
Mejores Prácticas para Guardar Gráficas en Gnuplot
- Usa nombres de archivo descriptivos: Facilita la organización y la búsqueda de tus gráficos.
- Define una resolución adecuada: Considera el uso final de la gráfica (web, impresión).
- Experimenta con diferentes formatos: Encuentra el que mejor se adapta a tus necesidades.
- Usa la opción `enhanced` para mejorar la calidad de la gráfica.
Conclusión
Guardar tus gráficos en Gnuplot es un proceso sencillo que se puede hacer con unos pocos comandos. Con la comprensión de los comandos básicos y las opciones avanzadas, puedes generar imágenes de alta calidad y en el formato que mejor se adapte a tus necesidades. Recuerda experimentar y ajustar la configuración para lograr el resultado deseado. Este artículo te proporciona una información para dominar el proceso de guardado de gráficos en Gnuplot.
