Cómo hacer cortes en representación gráfica

La representación gráfica de piezas complejas, especialmente aquellas con zonas interiores difíciles de visualizar, requiere el uso de cortes y secciones. Estos recursos gráficos mejoran la claridad y comprensión del diseño, permitiendo acotar con precisión áreas ocultas que de otra forma serían difíciles de interpretar.

Representación de Cortes: Un acercamiento

Los cortes son representaciones que muestran las formas interiores de una pieza, revelando detalles que las vistas estándar no muestran. Se utilizan cuando las líneas de trazos empleadas para representar elementos ocultos resultan insuficientes para una representación clara y precisa.

La necesidad de realizar un corte surge cuando una pieza posee partes internas que no quedan adecuadamente representadas con otras vistas. Aunque una pieza pueda representarse sin un corte, este recurso se emplea a menudo para aumentar la comprensión del diseño. Es crucial entender que el corte es una operación imaginaria; no implica una modificación física de la pieza.

Pasos para realizar un corte en la representación gráfica

Para cumplir con las normas de representación técnica (como la norma UNE 1-032-82 o ISO 128-82), la realización de un corte implica seguir una serie de pasos:

Paso 1: Determinar el plano de corte

El primer paso es definir el plano de corte, que debe ser paralelo a un plano de proyección (alzado, planta o perfil). La elección del plano es crucial para maximizar la claridad de la representación. Se selecciona el plano que mejor revele las características internas de la pieza. Por ejemplo, en una pieza con un agujero pasante, el plano se situaría idealmente a través del centro del agujero.

Paso 2: El corte imaginario

Se realiza un corte imaginario de la pieza, siguiendo el plano definido. Mentalmente se elimina la parte de la pieza situada entre el plano de corte y el observador. Se proyecta la parte restante, como si fuese la pieza real después del corte.

En un ejemplo, el alzado se podría representar en corte, mientras que la planta se representa completa. Es fundamental recordar que el corte es un proceso mental, no una acción física.

Paso 3: Proyección de la parte cortada

Se proyecta la porción de la pieza que queda entre el plano de corte y el plano de proyección. La zona donde el plano de corte atraviesa la pieza se representa mediante un rayado a 45º. Este rayado diferencia las áreas macizas (rayadas) de las áreas huecas (sin rayar).

Representación en el plano de dibujo

Una vez realizada la proyección en corte, hay que representarla en el plano de dibujo. Para ello, debemos considerar los siguientes aspectos:

• Rayado de las superficies cortadas: Las superficies por donde pasa el plano de corte se rayan a 45º con líneas finas y paralelas.
• Indicación del plano de corte: Si existe duda sobre la ubicación del corte, se representa el plano de corte con una línea de eje (línea fina de trazo y punto), destacada con dos trazos gruesos en los extremos. Se añaden dos flechas que indican la dirección de la proyección, es decir, la parte de la pieza que se representa.
• Designación del corte: Se utilizan dos letras mayúsculas (ej. A-A o A-B) en los extremos del plano de corte en la vista donde se indica el corte (por ejemplo, en la planta). Estas mismas letras se colocan en la vista en corte para identificar claramente la sección representada.

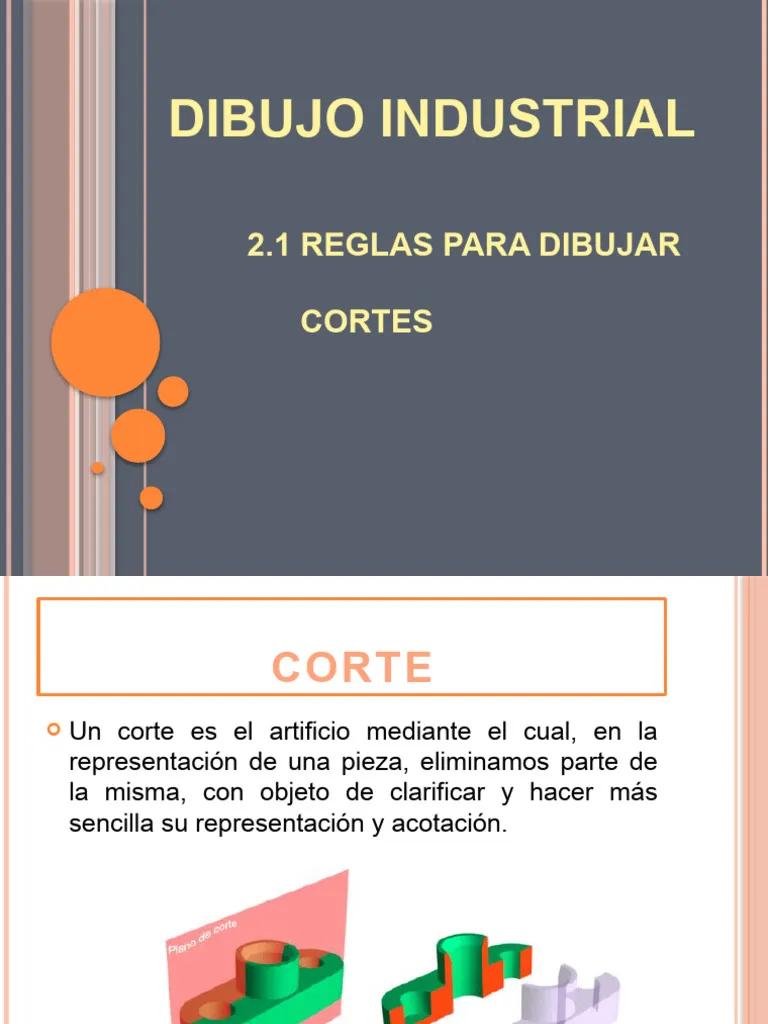

Reglas para dibujar cortes

Para garantizar la claridad y la exactitud de la representación, se deben seguir ciertas reglas al dibujar cortes:

1. Mostrar bordes y aristas visibles: Los bordes y las aristas visibles de la pieza deben mostrarse claramente en el corte.
2. Omitir líneas ocultas: Las líneas ocultas no se representan en un corte, ya que su propósito es mostrar el interior de la pieza.
3. Unir áreas cortadas con contornos visibles: Las áreas cortadas deben unirse a los contornos visibles de la pieza para una representación coherente.
4. Sombrear áreas cortadas: Las áreas cortadas se sombrean con líneas paralelas inclinadas a 45º, generalmente, para distinguirlas de las áreas no cortadas.
5. Evitar que líneas visibles crucen áreas cortadas: Se debe evitar que las líneas visibles de la pieza crucen las áreas rayadas del corte para mantener la claridad del dibujo.

Tipos de Cortes

Existen diferentes tipos de cortes, cada uno con sus propias características y aplicaciones:

Consultas habituales sobre cortes en representación gráfica

A continuación, se responden algunas consultas habituales:

• ¿Qué es un corte en dibujo técnico? Un corte es una representación gráfica que muestra la sección interna de una pieza para mayor claridad.
• ¿Cómo se indica un corte en un plano? Se indica mediante líneas de corte, flechas y letras mayúsculas para identificar la sección representada.
• ¿Qué tipo de rayado se usa en un corte? Se utiliza un rayado inclinado a 45º con líneas finas y paralelas.
• ¿Cuándo se utilizan los cortes? Se utilizan cuando la representación de las vistas estándar no es suficiente para mostrar detalles internos de la pieza.
• ¿Qué normas se deben seguir al realizar un corte? Se deben seguir las normas de dibujo técnico, como la UNE 1-032-82 o ISO 128-8

Dominar la técnica de los cortes en representación gráfica es fundamental para la creación de dibujos técnicos claros, precisos y fáciles de entender. La aplicación correcta de estas técnicas garantiza una comunicación eficaz del diseño.
