Cómo graficar una curva paramétrica

13/09/2010

Valoración: 4.32 (9081 votos)

Las curvas paramétricas ofrecen una forma elegante y poderosa de representar formas geométricas complejas. A diferencia de las funciones cartesianas (y = f(x)), donde una variable depende directamente de la otra, las curvas paramétricas definen ambas coordenadas, x e y, en función de un tercer parámetro, comúnmente denotado como 't'. Este parámetro, a menudo interpretado como tiempo, permite describir el movimiento de un punto a lo largo de la curva. En esta tutorial, exploraremos a fondo cómo graficar una curva paramétrica, desde los conceptos básicos hasta técnicas avanzadas.

Índice
  1. Conceptos Fundamentales de Curvas Paramétricas
    1. Ejemplo Básico: Un Círculo
  2. Pasos para Graficar una Curva Paramétrica
  3. Herramientas y Software para Graficar Curvas Paramétricas
  4. Ejemplos de Curvas Paramétricas y sus Gráficas
    1. Parábola
    2. Elipse
    3. Cicloide
  5. Tabla Comparativa de Métodos de Graficación
  6. Consultas Habituales sobre Curvas Paramétricas

Conceptos Fundamentales de Curvas Paramétricas

Una curva paramétrica se define mediante dos ecuaciones:

  • x = f(t)
  • y = g(t)

donde 'x' e 'y' son las coordenadas cartesianas, y 't' es el parámetro. El rango de valores de 't' determina la porción de la curva que se grafica. Por convención, el intervalo [0, 1] se utiliza a menudo, pero se puede ajustar según la necesidad para explorar diferentes secciones de la curva o patrones completos.

Ejemplo Básico: Un Círculo

Consideremos la curva paramétrica definida por:

  • x = cos(2πt)
  • y = sin(2πt)

con 0 ≤ t ≤ Si sustituimos diferentes valores de 't' en estas ecuaciones, obtenemos pares ordenados (x, y) que, al graficarlos, forman un círculo unitario centrado en el origen. A medida que 't' aumenta de 0 a 1, el punto (x, y) traza un círculo completo. Este ejemplo ilustra la capacidad de las curvas paramétricas para generar formas geométricas que no podrían expresarse fácilmente como funciones cartesianas.

Pasos para Graficar una Curva Paramétrica

El proceso de graficar una curva paramétrica se puede resumir en los siguientes pasos:

  1. Determinar las ecuaciones paramétricas: Identificar las funciones f(t) y g(t) que definen la curva.
  2. Seleccionar el intervalo del parámetro: Especificar el rango de valores para 't', usualmente un intervalo [a, b]. Este intervalo determina la porción de la curva que se mostrará. Un intervalo más amplio puede revelar patrones o comportamientos adicionales.
  3. Generar una tabla de valores: Seleccionar varios valores de 't' dentro del intervalo elegido y calcular los correspondientes valores de 'x' e 'y' usando las ecuaciones paramétricas. Esta tabla proporcionará los puntos necesarios para la gráfica.
  4. Graficar los puntos: Representar los pares ordenados (x, y) obtenidos en un sistema de coordenadas cartesianas.
  5. Unir los puntos: Conectar los puntos graficados para obtener la representación visual de la curva paramétrica. La suavidad de la curva dependerá de la cantidad de puntos graficados. Más puntos producen una representación más precisa.

Herramientas y Software para Graficar Curvas Paramétricas

Existen diversas herramientas y software que facilitan la graficación de curvas paramétricas, desde calculadoras gráficas hasta potentes programas de software matemático. Algunos ejemplos incluyen:

  • Calculadoras gráficas: Muchas calculadoras gráficas modernas permiten ingresar ecuaciones paramétricas y generar su gráfica directamente.

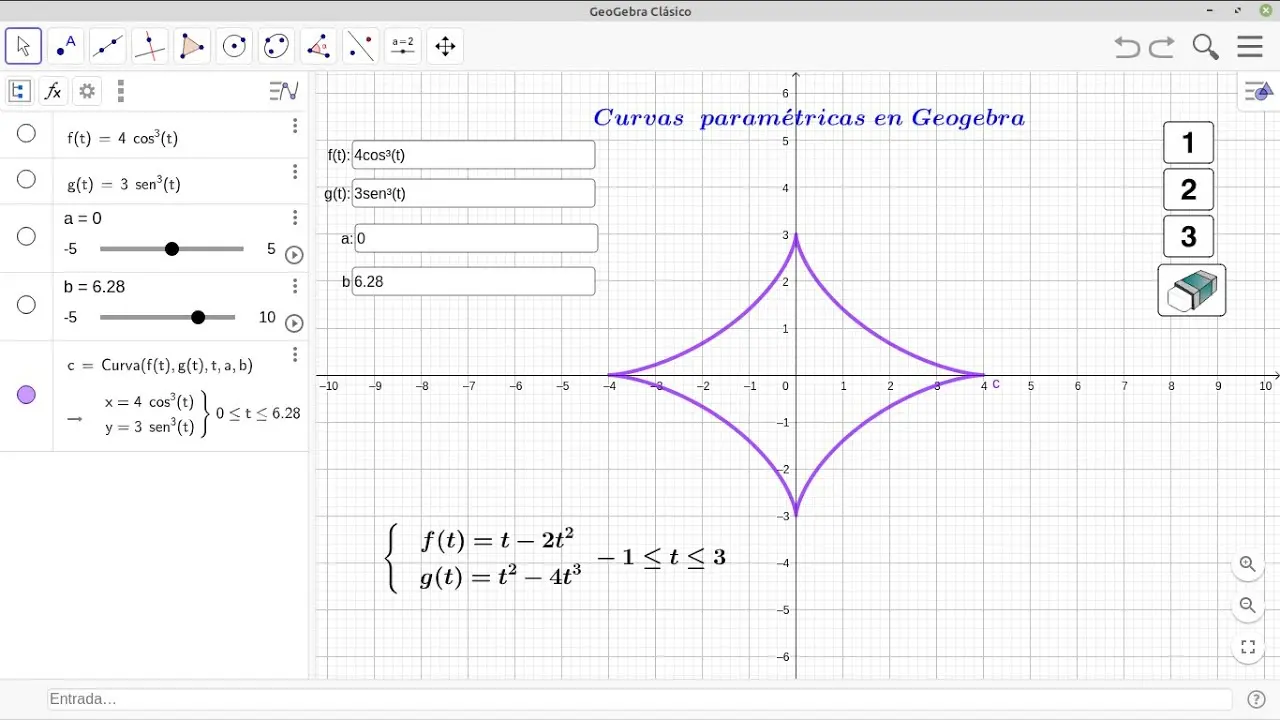

  • Software matemático: Programas como GeoGebra, MATLAB, Mathematica y Wolfram Alpha ofrecen funciones avanzadas para graficar curvas paramétricas, incluyendo la capacidad de manipular parámetros, visualizar el trazado de la curva y realizar análisis más profundos.
  • Hojas de cálculo: Programas como Excel o Google Sheets pueden utilizarse para generar tablas de valores y, con la ayuda de gráficos, visualizar la curva paramétrica.

Ejemplos de Curvas Paramétricas y sus Gráficas

Para comprender mejor el proceso, veamos algunos ejemplos adicionales:

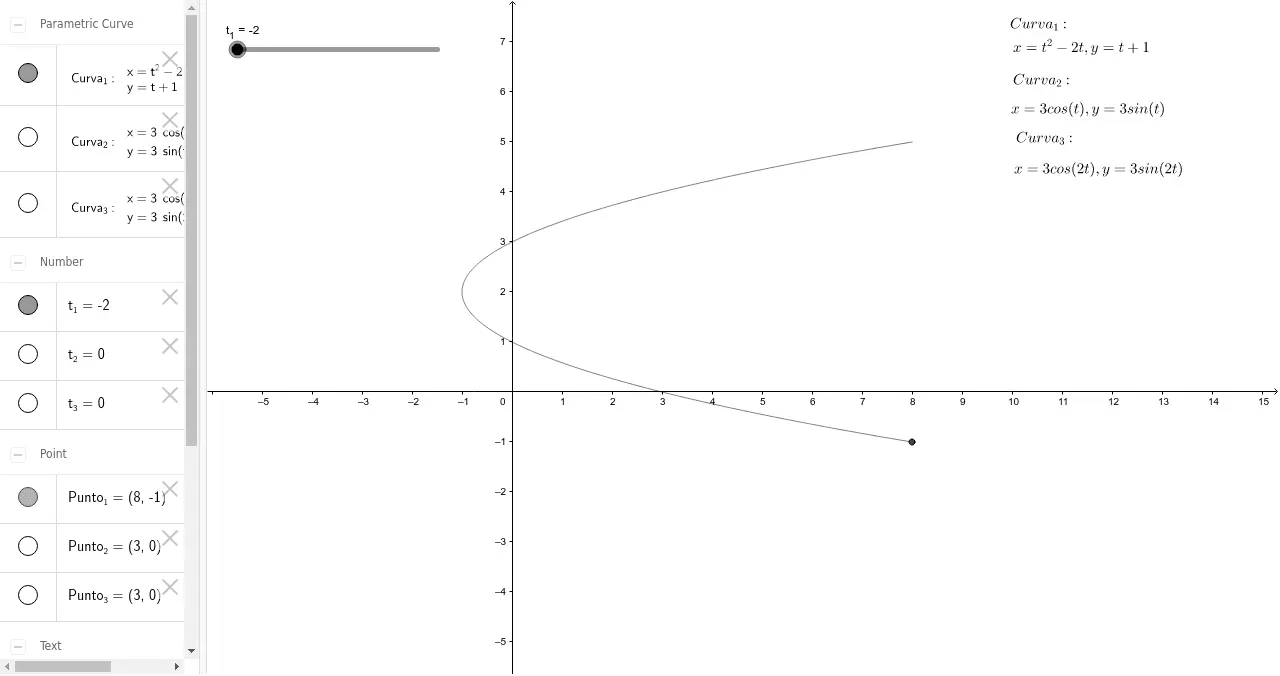

como hacer curva paramétrica grafica - Cómo graficar una curva paramétrica

Parábola

Ecuaciones: x = t, y = t²

Intervalo: -2 ≤ t ≤ 2

Esta curva paramétrica produce una parábola estándar.

Elipse

Ecuaciones: x = a cos(t), y = b sin(t)

Intervalo: 0 ≤ t ≤ 2π

Donde 'a' y 'b' son los semiejes mayor y menor de la elipse. Ajustando 'a' y 'b', se puede obtener una variedad de elipses.

Cicloide

Ecuaciones: x = r(t - sin(t)), y = r(1 - cos(t))

Intervalo: 0 ≤ t ≤ 2π

Donde 'r' es el radio del círculo que genera la cicloide. Esta curva describe la trayectoria de un punto en la circunferencia de un círculo que rueda a lo largo de una línea recta.

Tabla Comparativa de Métodos de Graficación

Método Ventajas Desventajas
Manual (Tabla de valores) Conceptualmente claro, fácil de entender Lento, propenso a errores, precisión limitada
Calculadora gráfica Rápido, preciso Limitado en funciones avanzadas
Software matemático Alta precisión, funciones avanzadas, visualización interactiva Requiere conocimientos de software específicos

Consultas Habituales sobre Curvas Paramétricas

¿Cómo elegir el intervalo del parámetro 't'? La elección del intervalo depende del comportamiento de las funciones f(t) y g(t). Un intervalo pequeño mostrará una porción de la curva, mientras que un intervalo más amplio puede revelar patrones repetitivos o el trazado completo. A menudo, se comienza con un intervalo estándar como [0, 1] o [0, 2π] y se ajusta según sea necesario.

¿Qué pasa si las ecuaciones paramétricas son complejas? Para ecuaciones complejas, el uso de software matemático es altamente recomendable. Estos programas pueden manejar cálculos complejos y generar representaciones gráficas precisas.

¿Puedo graficar curvas paramétricas en 3D? Sí, las curvas paramétricas se pueden extender a tres dimensiones, añadiendo una tercera ecuación z = h(t). La graficación en 3D requiere software especializado.

¿Cuál es la utilidad de las curvas paramétricas? Las curvas paramétricas tienen aplicaciones en diversas áreas, incluyendo: modelado 3D, diseño asistido por computadora (CAD), animación, física (trayectorias de proyectiles), y muchas otras áreas de la ciencia e ingeniería.

Las curvas paramétricas ofrecen una forma flexible y potente para representar una amplia variedad de formas geométricas. Comprender los conceptos básicos y utilizar las herramientas adecuadas permite explorar y graficar estas curvas con eficiencia y precisión.
