Crear gráficas en Excel que incluyan límites superior e inferior es esencial para visualizar datos con rangos de control o tolerancia. Esta tutorial te mostrará cómo hacerlo paso a paso, abordando diferentes métodos y situaciones, desde los más sencillos hasta los más complejos. Aprenderás a calcular estos límites, representarlos visualmente y a interpretar los resultados.
Entendiendo los límites superior e inferior
Antes de comenzar con la creación de la gráfica, es crucial entender el significado de los límites superior e inferior. Estos límites definen un rango aceptable o un intervalo de control. Por ejemplo:
- Control de calidad: Los límites definen las especificaciones de un producto. Si los datos caen fuera de estos límites, indica un problema en el proceso de producción.
- Análisis estadístico: En análisis estadísticos, los límites pueden representar intervalos de confianza, mostrando la incertidumbre en las estimaciones.
- Predicciones financieras: Se pueden utilizar para visualizar escenarios optimistas y pesimistas de proyecciones financieras.
La fórmula que mencionas, Inferior: P1 - 96SE; Superior: P1 + 96SE, es una aproximación común, basada en la distribución normal. Sin embargo, su precisión depende del contexto y la distribución de tus datos. P1 representa la media de la muestra y SE el error estándar de la muestra. Si no tienes un valor definido para P1, usar 0 es incorrecto, ya que distorsionará significativamente el resultado. Necesitas calcular P1 a partir de tus datos.
Calculando P1 y SE (Error Estándar) en Excel
Para calcular P1 (la media) y SE (el error estándar), utiliza las siguientes funciones de Excel:
- PROMEDIO(rango): Calcula la media de los datos en el rango especificado.
- DESVEST(rango): Calcula la desviación estándar de los datos en el rango especificado.
- CONTAR(rango): Cuenta el número de datos en el rango especificado.
Para calcular el error estándar, utiliza la siguiente fórmula:
SE = DESVEST(rango) / RAIZ(CONTAR(rango))
Una vez calculados P1 y SE, puedes aplicar la fórmula para los límites superior e inferior:
Límite Inferior = P1 - 96 SE
Límite Superior = P1 + 96 SE
Recuerda que el factor 96 corresponde a un intervalo de confianza del 95%. Si necesitas otro intervalo de confianza, deberás ajustar este factor. Por ejemplo, para un 99% de confianza, se utiliza 5
Creando la gráfica en Excel
Existen varias maneras de representar los límites superior e inferior en una gráfica de Excel. A continuación, te mostramos dos métodos comunes:

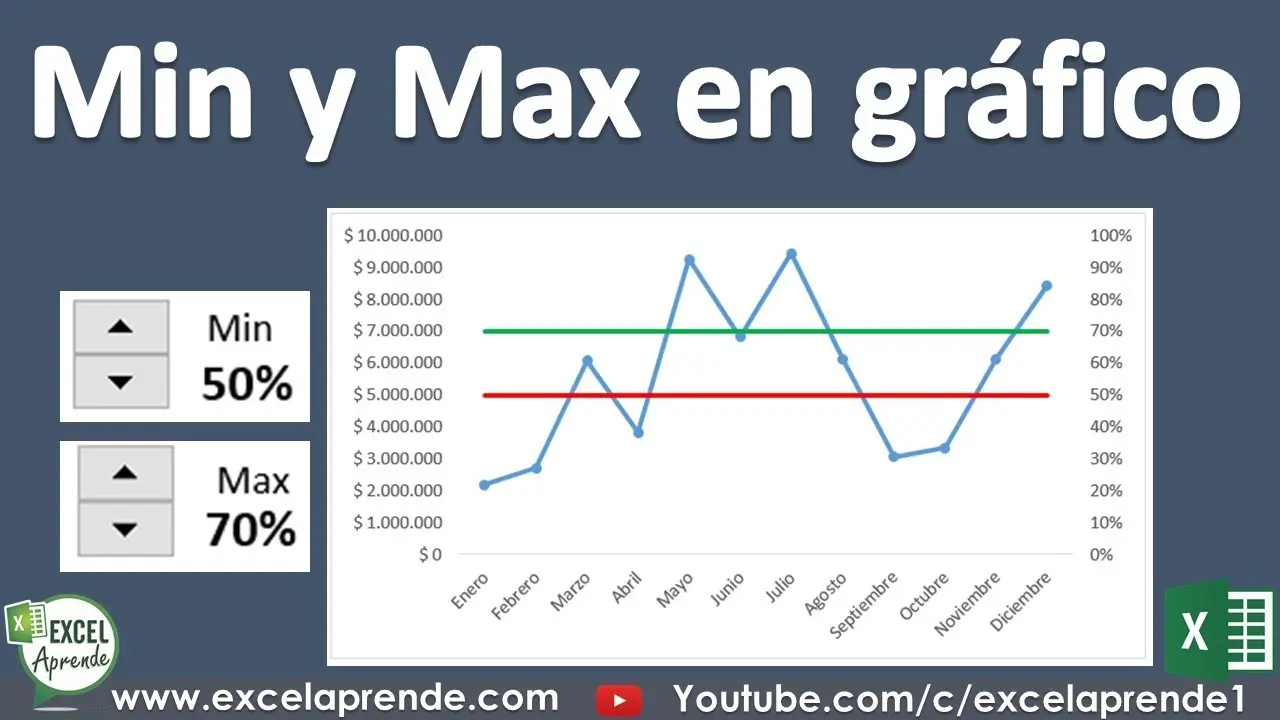

Método 1: Gráfica de líneas con líneas horizontales
- Introduce tus datos en una hoja de cálculo de Excel. Una columna para los valores (X) y una para los datos (Y).
- Calcula los límites superior e inferior usando las fórmulas mencionadas anteriormente.
- Crea una gráfica de líneas con tus datos (Y) en función de tus valores (X).
- Agrega dos líneas horizontales a la gráfica. Para ello, selecciona la gráfica, ve a "Agregar elemento de gráfico" y selecciona "Líneas de referencia". Introduce los valores calculados para el límite superior e inferior.
- Personaliza la gráfica añadiendo títulos, etiquetas y formato.
Método 2: Gráfica de barras con error
- Introduce tus datos en una hoja de cálculo de Excel.
- Calcula el error para cada punto de datos. Este error será la diferencia entre el dato y el límite superior o inferior, dependiendo de lo que quieras representar.
- Crea una gráfica de barras con tus datos.
- Agrega barras de error a la gráfica. Selecciona la gráfica, ve a "Agregar elemento de gráfico" y selecciona "Barras de error". Configura las barras de error para que muestren el error calculado anteriormente.
- Personaliza la gráfica añadiendo títulos, etiquetas y formato.
Consideraciones adicionales
Distribución de los datos: La fórmula presentada asume una distribución normal de los datos. Si tus datos no siguen una distribución normal, deberías considerar otras técnicas estadísticas para calcular los límites, como por ejemplo, utilizando percentiles. Tamaño de la muestra: La precisión de los límites superior e inferior depende del tamaño de la muestra. Muestras más grandes suelen proporcionar estimaciones más precisas. Interpretación de los resultados: Observa los datos en relación con los límites. Los datos fuera de los límites pueden indicar valores atípicos o problemas en el proceso que se esté analizando.
Consultas habituales
A continuación, respondemos a algunas consultas habituales sobre la creación de gráficas con límites superior e inferior en Excel:
¿Cómo cambiar el intervalo de confianza?
Para cambiar el intervalo de confianza, necesitas ajustar el factor que multiplica al error estándar (SE). Para un intervalo del 90%, usa 645; para el 95%, 96; y para el 99%, 5
¿Qué hacer si mis datos no siguen una distribución normal?
Si tus datos no siguen una distribución normal, considera utilizar métodos no paramétricos para calcular los límites. Los percentiles son una alternativa útil en estos casos.
¿Cómo puedo personalizar la apariencia de la gráfica?
Excel ofrece una amplia gama de opciones para personalizar la apariencia de tus gráficas. Puedes cambiar los colores, las fuentes, agregar etiquetas, leyendas y títulos, entre otras opciones. Analiza las opciones de formato de la gráfica para obtener el resultado deseado.
Tabla comparativa de métodos
| Método | Ventajas | Desventajas |
|---|---|---|
| Gráfica de líneas con líneas horizontales | Simple y fácil de entender. | No muestra la incertidumbre individual de cada punto de datos. |
| Gráfica de barras con error | Muestra la incertidumbre individual de cada punto de datos. | Puede ser más complejo de configurar. |
Crear gráficas con límites superior e inferior en Excel te permitirá visualizar y analizar tus datos de forma más efectiva. Recuerda elegir el método que mejor se adapte a tus necesidades y a la distribución de tus datos. Una correcta interpretación de los resultados te ayudará a tomar decisiones más informadas.
