La gráfica de tensión-deformación, también conocida como curva tensión-deformación, es una representación gráfica que muestra la relación entre la tensión y la deformación de un material. Esta herramienta es fundamental en ingeniería y ciencia de materiales para comprender el comportamiento mecánico de los materiales bajo carga. Aprender a interpretar y construir estas gráficas es esencial para el diseño y la selección de materiales adecuados para diversas aplicaciones.
Importancia de la gráfica de tensión-deformación
La gráfica de tensión-deformación proporciona información crucial sobre las propiedades mecánicas de un material, incluyendo:
- Límite elástico: Punto hasta el cual el material se deforma elásticamente, recuperando su forma original al retirar la carga.
- Resistencia a la fluencia: Tensión a la cual el material comienza a deformarse plásticamente, es decir, de forma permanente.
- Resistencia a la tracción: Tensión máxima que el material puede soportar antes de la fractura.
- Módulo de Young (o módulo de elasticidad): Medida de la rigidez del material, representando la pendiente de la región elástica de la curva.
- Ductilidad: Capacidad del material para deformarse plásticamente antes de la fractura.
- Fragilidad: Tendencia del material a fracturarse con poca o ninguna deformación plástica.
Comprender estas propiedades permite a los ingenieros seleccionar el material más adecuado para una aplicación específica, garantizando la seguridad y el rendimiento del diseño.
Cómo construir una gráfica de tensión-deformación
Para construir una gráfica de tensión-deformación se necesita realizar un ensayo de tracción. En este ensayo, una probeta del material se somete a una carga axial creciente hasta la fractura. Durante el ensayo, se miden la fuerza aplicada y la elongación (cambio de longitud) de la probeta. A partir de estas mediciones, se calculan la tensión y la deformación:
Cálculo de la tensión
La tensión (σ) se calcula como la fuerza (F) aplicada dividida por el área transversal inicial (A 0) de la probeta:
σ = F / A 0
Las unidades típicas de tensión son los pascales (Pa) o los megapascales (MPa).
Cálculo de la deformación
La deformación (ε) se calcula como el cambio de longitud (ΔL) dividido por la longitud inicial (L 0) de la probeta:
ε = ΔL / L 0
La deformación es una cantidad adimensional.
Representación gráfica
Una vez calculados los valores de tensión y deformación para cada punto de carga, se representan gráficamente con la tensión en el eje Y y la deformación en el eje X. El resultado es la curva tensión-deformación.
Tipos de curvas tensión-deformación
La forma de la curva tensión-deformación varía según el tipo de material. Algunos materiales presentan una región elástica lineal bien definida, mientras que otros muestran un comportamiento más complejo. A continuación se describen algunos ejemplos:
Materiales dúctiles
Los materiales dúctiles, como el acero, presentan una región elástica lineal seguida de una región plástica significativa antes de la fractura. La curva muestra una zona de alargamiento considerable antes de la rotura.
Materiales frágiles
Los materiales frágiles, como el vidrio o la cerámica, muestran poca o ninguna deformación plástica antes de la fractura. La curva es casi lineal hasta la rotura, con una pequeña o nula zona plástica.
Materiales elastoplásticos
Algunos materiales muestran un comportamiento intermedio entre dúctil y frágil, con una región elástica seguida de una región plástica limitada antes de la fractura.

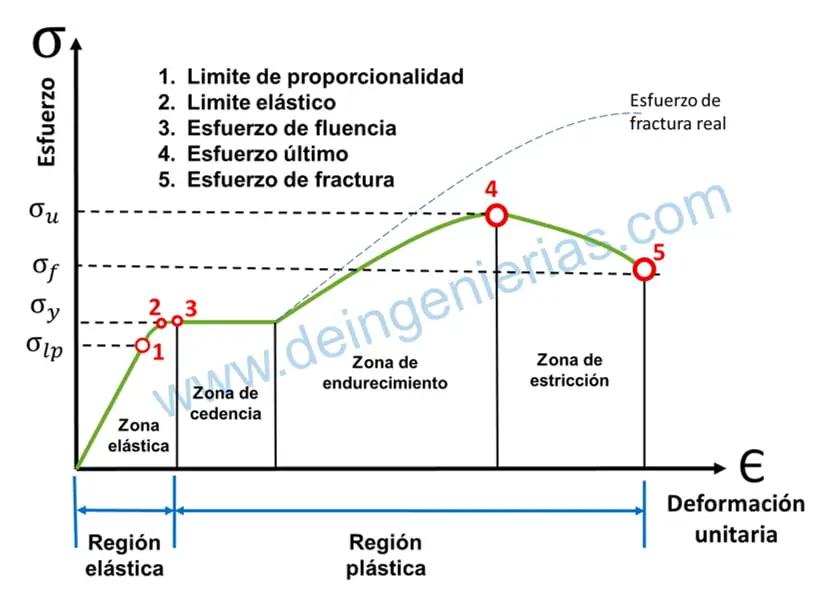

Interpretación de la gráfica de tensión-deformación
La interpretación de la gráfica de tensión-deformación permite determinar las propiedades mecánicas del material y predecir su comportamiento bajo carga. Es crucial para el diseño de estructuras y componentes.
Región elástica
En la región elástica, la deformación es proporcional a la tensión (Ley de Hooke). Al retirar la carga, el material recupera su forma original. La pendiente de esta región corresponde al módulo de Young.
Límite elástico
El límite elástico marca el final de la región elástica y el inicio de la región plástica. Más allá de este punto, la deformación es permanente.
Resistencia a la fluencia
La resistencia a la fluencia es la tensión a la cual el material comienza a deformarse plásticamente de forma significativa. Se puede determinar a partir del 0.2% de deformación permanente.
Resistencia a la tracción
La resistencia a la tracción es la tensión máxima que el material puede soportar antes de la fractura.
Ductilidad y Fragilidad
La ductilidad se mide a través del alargamiento porcentual y la estricción en el ensayo de tracción. La fragilidad se caracteriza por una rotura súbita con poca deformación plástica.
Consultas habituales sobre la gráfica de tensión-deformación
A continuación, se responden algunas de las preguntas más frecuentes sobre la gráfica de tensión-deformación:
- ¿Cómo se calcula el módulo de Young? El módulo de Young se calcula como la pendiente de la región elástica de la curva tensión-deformación.
- ¿Qué diferencia hay entre un material dúctil y un material frágil? Los materiales dúctiles presentan una gran deformación plástica antes de la fractura, mientras que los materiales frágiles se fracturan con poca o ninguna deformación plástica.
- ¿Para qué sirve la gráfica de tensión-deformación en ingeniería? La gráfica de tensión-deformación es fundamental en ingeniería para seleccionar materiales adecuados para diferentes aplicaciones, garantizando la seguridad y el rendimiento de los diseños.
- ¿Cómo afecta la temperatura a la gráfica de tensión-deformación? La temperatura afecta significativamente las propiedades mecánicas de los materiales, cambiando la forma de la gráfica de tensión-deformación. Generalmente, a mayor temperatura, menor resistencia y mayor ductilidad.
Tabla comparativa de materiales
| Material | Módulo de Young (GPa) | Resistencia a la tracción (MPa) | Ductilidad |
|---|---|---|---|
| Acero | 200 | 400-600 | Alta |
| Aluminio | 70 | 50-100 | Media |
| Vidrio | 70 | 50-100 | Baja |
| Cerámica | 200-400 | 200-500 | Baja |
Nota: Los valores de la tabla son aproximados y pueden variar dependiendo del tipo de material y su proceso de fabricación.
Conclusión
La gráfica de tensión-deformación es una herramienta esencial para comprender el comportamiento mecánico de los materiales. Su construcción e interpretación permiten a los ingenieros seleccionar los materiales más adecuados para sus diseños, garantizando la seguridad y el rendimiento de las estructuras y componentes. El dominio de este concepto es fundamental para cualquier profesional en el campo de la ingeniería y la ciencia de materiales.
