Cómo hacer la gráfica de una ecuación vectorial

Las ecuaciones vectoriales son una herramienta fundamental en matemáticas para representar curvas y superficies en espacios de dos o tres dimensiones. A diferencia de las ecuaciones paramétricas, que describen las coordenadas x e y (o x, y, z) en función de un parámetro, las ecuaciones vectoriales representan directamente el vector de posición de un punto en el espacio. Aprender a graficar estas ecuaciones es crucial para visualizar las formas geométricas que representan y comprender su comportamiento.

Entendiendo las Ecuaciones Vectoriales

Una ecuación vectorial se expresa generalmente de la forma r(t) = f(t)i + g(t)j + h(t)k, donde:

• r(t) representa el vector de posición de un punto en el espacio en función del parámetro t .
• f(t) , g(t) y h(t) son funciones que determinan las coordenadas x, y, z del punto respectivamente.
• i , j y k son los vectores unitarios en las direcciones x, y, z respectivamente.

En el caso de dos dimensiones, la ecuación se simplifica a r(t) = f(t)i + g(t)j.

Ejemplo en dos dimensiones:

Consideremos la ecuación vectorial r(t) = (2t)i + (t²)j. Aquí, f(t) = 2ty g(t) = t². Para graficar esta ecuación, necesitamos encontrar las coordenadas (x, y) para diferentes valores de t.

Al graficar estos puntos (-4, 4), (-2, 1), (0, 0), (2, 1), (4, 4), y conectarlos, obtenemos una parábola que representa la gráfica de la ecuación vectorial.

Pasos para Graficar una Ecuación Vectorial

El proceso para graficar una ecuación vectorial, independientemente de la dimensión, sigue estos pasos:

1. Identificar las funciones componentes: Determinar las funciones f(t) , g(t) y h(t) (si es en tres dimensiones).
2. Crear una tabla de valores: Seleccionar un rango de valores para el parámetro t . Es recomendable escoger valores que abarquen el comportamiento de la función. Calcular las coordenadas (x, y) o (x, y, z) correspondientes a cada valor de t .
3. Graficar los puntos: Representar los puntos obtenidos en la tabla en un sistema de coordenadas cartesiano (bidimensional o tridimensional).
4. Conectar los puntos: Una vez graficados los puntos, conectarlos para visualizar la curva o superficie representada por la ecuación vectorial. La suavidad de la curva dependerá de la cantidad de puntos graficados.
5. Analizar la gráfica: Observar la forma de la gráfica y determinar sus características principales, como la dirección, la periodicidad (si la tiene), y los puntos especiales (intersecciones, máximos, mínimos).

Consideraciones para Graficar Ecuaciones Vectoriales

Algunos aspectos a tener en cuenta al graficar ecuaciones vectoriales son:

• Dominio del parámetro t: El dominio de t puede estar restringido por la naturaleza de las funciones componentes. Es importante identificar el rango de valores de t para los cuales la ecuación está definida.
• Número de puntos: Cuantos más puntos se grafiquen, más precisa será la representación de la curva o superficie. Sin embargo, un exceso de puntos puede dificultar la visualización.
• Herramientas de software: Existen programas de software, como GeoGebra , Matlab y Wolfram Mathematica , que permiten graficar ecuaciones vectoriales de forma rápida y eficiente, incluso en tres dimensiones. Estos programas facilitan la visualización de curvas y superficies complejas.
• Ecuaciones vectoriales paramétricas: Las ecuaciones vectoriales a menudo se expresan en forma paramétrica, donde las coordenadas x, y, z son funciones explícitas de un parámetro. La gráfica se realiza siguiendo los mismos pasos mencionados anteriormente.

Ejemplos Avanzados y Casos Especiales

Ecuaciones Vectoriales en Tres Dimensiones:

Para ecuaciones vectoriales en tres dimensiones, el proceso es similar, pero se requiere un sistema de coordenadas tridimensional para graficar los puntos (x, y, z). Por ejemplo, la ecuación r(t) = (cos(t))i + (sin(t))j + (t)k genera una hélice.

Curvas Cerradas:

Algunas ecuaciones vectoriales generan curvas cerradas, como círculos o elipses. En estos casos, es importante asegurar que el rango de valores de tcubre un ciclo completo de la curva.

Superficies:

Las ecuaciones vectoriales también pueden representar superficies en tres dimensiones. En este caso, se utilizan dos parámetros, por ejemplo, uy v, para definir la posición de un punto en la superficie. La graficación de superficies requiere software especializado.

Consultas Habituales

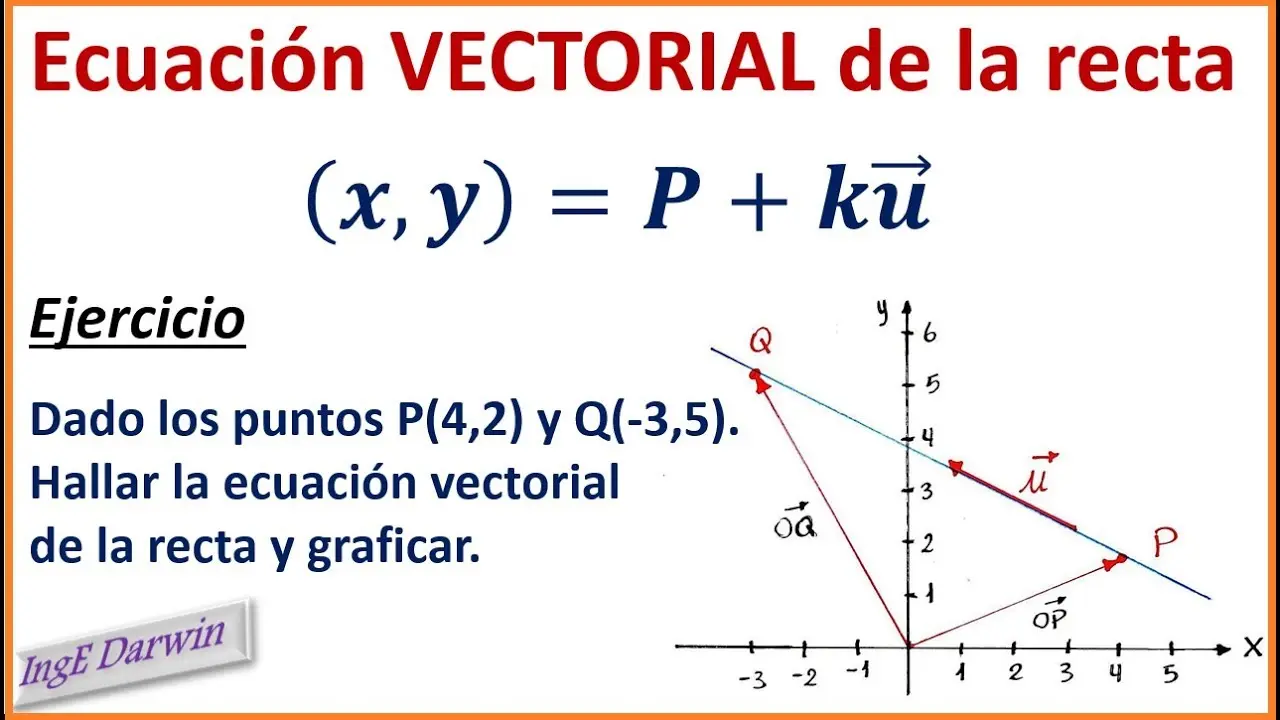

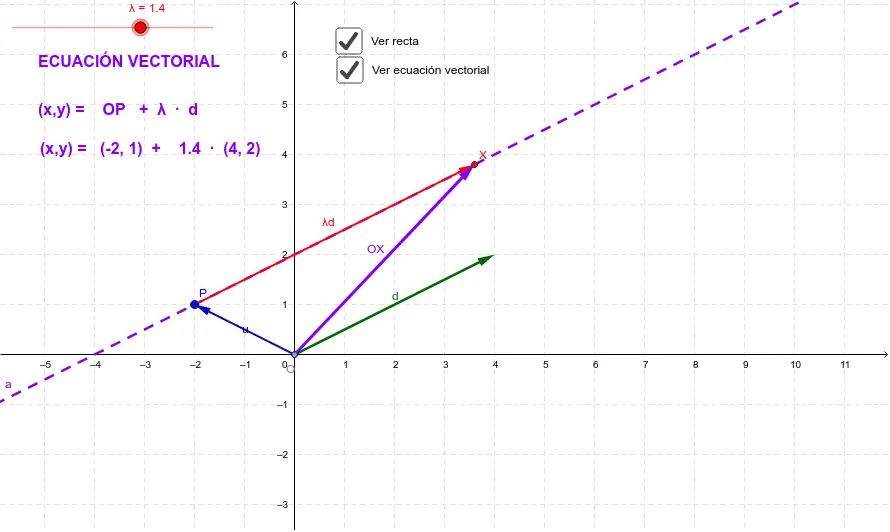

• ¿Cómo graficar una ecuación vectorial en GeoGebra? En GeoGebra, se puede ingresar la ecuación vectorial directamente en la barra de entrada, utilizando la notación vectorial. El programa automáticamente graficará la curva o superficie.
• ¿Cómo graficar una ecuación vectorial en Matlab? En Matlab, se pueden utilizar funciones como plot3 para graficar ecuaciones vectoriales en tres dimensiones, o plot para dos dimensiones.
• ¿Cómo determinar la dirección de una curva definida por una ecuación vectorial? La dirección de la curva se puede determinar analizando el vector tangente, que se obtiene calculando la derivada de la ecuación vectorial con respecto al parámetro t .
• ¿Cómo identificar si una ecuación vectorial representa una curva abierta o cerrada? Una curva es cerrada si para un rango de valores de t , el vector de posición regresa a su punto inicial.

Graficar una ecuación vectorial implica comprender la relación entre el parámetro ty las coordenadas espaciales. A través de la creación de una tabla de valores y la posterior representación gráfica de los puntos, se puede visualizar la forma geométrica que la ecuación representa. El uso de software especializado facilita significativamente este proceso, especialmente para ecuaciones complejas o en tres dimensiones. La práctica y la exploración de diferentes ejemplos son clave para dominar esta habilidad fundamental en el estudio de las matemáticas.
