Cómo hacer una gráfica de residuales en excel

En el análisis de regresión, los residuales juegan un papel crucial para evaluar la calidad del modelo. Un residual representa la diferencia entre el valor observado y el valor predicho por el modelo. La gráfica de residuales es una herramienta visual invaluable que nos permite detectar patrones, anomalías y violaciones de supuestos en nuestros datos. Aprender a crear y interpretar estas gráficas en Excel es esencial para cualquier analista de datos.

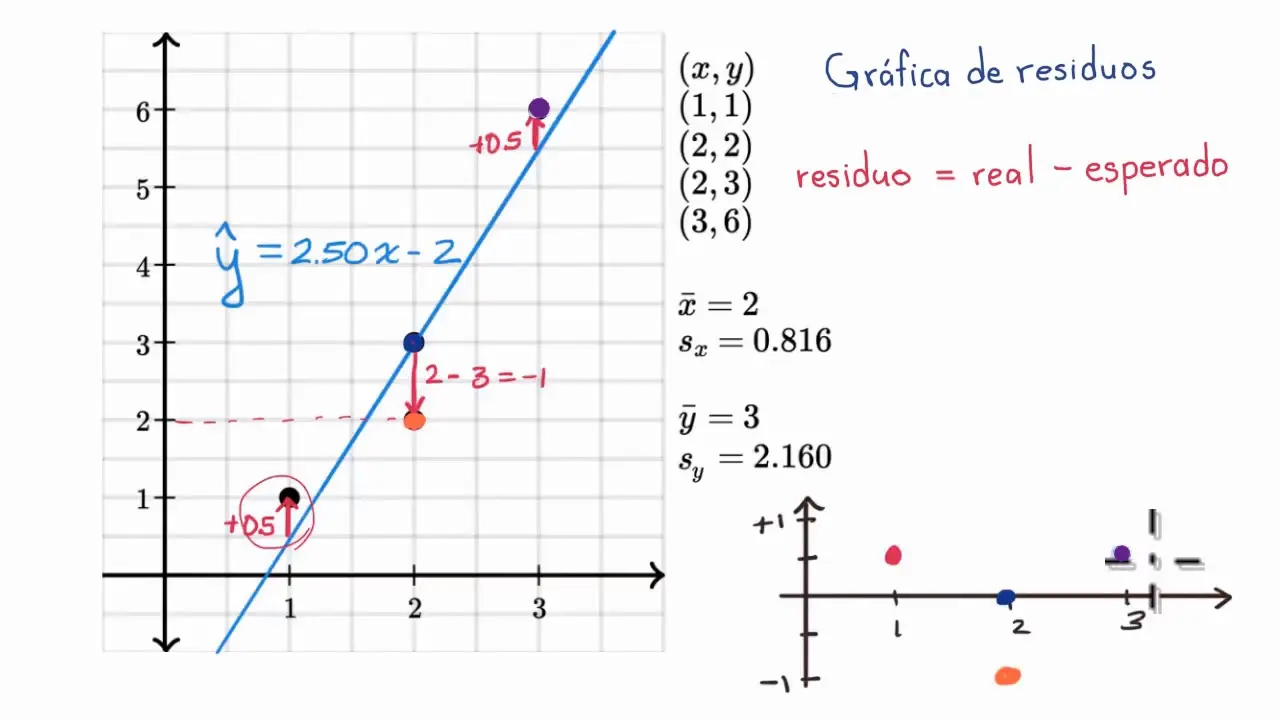

¿Qué son los residuales?

Antes de adentrarnos en la creación de la gráfica, es importante comprender qué representan los residuales. Un residual (también llamado error) es la diferencia entre el valor real de una variable dependiente y el valor predicho por un modelo de regresión. Matemáticamente, se calcula como:

Residual = Valor Observado - Valor Predicho

Si el modelo es perfecto, todos los residuales serían cero. Sin embargo, en la práctica, siempre habrá alguna discrepancia entre los valores observados y los predichos. El objetivo es que estas discrepancias sean lo más pequeñas y aleatorias posible.

Importancia de la gráfica de residuales

La gráfica de residuales es una herramienta poderosa para verificar los supuestos del modelo de regresión lineal. Si los supuestos se cumplen, los residuales se distribuyen aleatoriamente alrededor de cero, sin mostrar patrones claros. La presencia de patrones sistemáticos en la gráfica de residuales indica posibles problemas con el modelo, como:

• No linealidad: Si los residuales muestran un patrón curvado, sugiere que la relación entre las variables no es lineal y se necesita un modelo diferente.
• Heterocedasticidad: Si la dispersión de los residuales varía a lo largo del eje X, indica heterocedasticidad, es decir, la varianza de los errores no es constante.
• Puntos influyentes: La presencia de puntos atípicos (outliers) que tienen una gran influencia en el modelo se puede detectar observando residuales extremadamente grandes o pequeños.
• Autocorrelación: Si los residuales muestran una correlación entre ellos (por ejemplo, residuos positivos seguidos de residuos positivos), indica autocorrelación, lo que viola el supuesto de independencia de los errores.

Cómo crear una gráfica de residuales en Excel

Crear una gráfica de residuales en Excel es relativamente sencillo. A continuación, se detalla el proceso paso a paso:

Calcular los residuales

Primero, debemos obtener los valores residuales. Supongamos que tenemos una columna con los valores observados (Y) y otra columna con los valores predichos (Ŷ) por nuestro modelo de regresión. Para calcular los residuales, creamos una nueva columna y aplicamos la fórmula: =Y - Ŷ. Esta fórmula restará el valor predicho del valor observado para cada fila, dando como resultado los residuales.

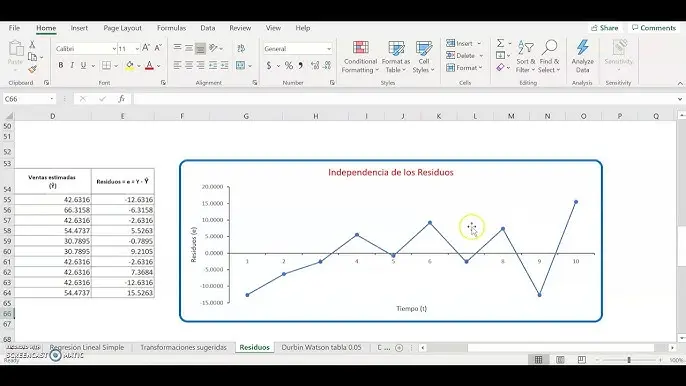

Crear la gráfica de dispersión

Una vez calculados los residuales, estamos listos para crear la gráfica. Selecciona ambas columnas, la de los valores predichos (Ŷ) y la de los residuales. En la pestaña "Insertar", elige "Gráficos", y selecciona el tipo de gráfico "Dispersión". Excel generará una gráfica de dispersión donde el eje X representa los valores predichos (Ŷ) y el eje Y representa los residuales.

Interpretar la gráfica

Una vez creada la gráfica, examina cuidadosamente el diagrama. Si los puntos se distribuyen aleatoriamente alrededor de la línea horizontal cero, sin mostrar patrones obvios, esto sugiere que el modelo de regresión es adecuado. Sin embargo, si observas algún patrón sistemático, como una curva, un embudo (heterocedasticidad), o grupos de puntos alejados de la línea cero, deberás investigar la causa de estos patrones. Puede ser necesario revisar el modelo, transformar las variables o eliminar posibles valores atípicos.

Consultas habituales sobre gráficas de residuales

A continuación, se responden algunas de las preguntas más frecuentes sobre la creación e interpretación de gráficas de residuales:

¿Qué significa si los residuales muestran un patrón en forma de U o de parábola?

Un patrón en forma de U o parábola en la gráfica de residuales indica que la relación entre las variables no es lineal. Es necesario considerar la posibilidad de utilizar un modelo de regresión no lineal o transformar las variables para linealizar la relación.

¿Qué debo hacer si hay puntos atípicos (outliers) en la gráfica de residuales?

La presencia de puntos atípicos puede afectar significativamente los resultados del análisis de regresión. Deberías investigar la causa de estos puntos atípicos. Si se debe a un error de medición o a un dato erróneo, se puede eliminar. Si el punto atípico representa una observación válida, se debe considerar la posibilidad de utilizar un modelo de regresión robusto que sea menos sensible a los outliers.

¿Cómo puedo saber si hay heterocedasticidad en mis datos?

La heterocedasticidad se detecta en la gráfica de residuales cuando la dispersión de los puntos alrededor de la línea cero varía sistemáticamente a lo largo del eje X. La dispersión se ensancha o se estrecha a medida que avanzamos a lo largo del eje X. Para corregir la heterocedasticidad, se pueden utilizar técnicas como la transformación de variables (por ejemplo, logaritmo o raíz cuadrada).

¿Qué significa si los residuales muestran autocorrelación?

La autocorrelación significa que los residuales no son independientes, lo que viola un supuesto fundamental de la regresión lineal. Esto a menudo se observa en datos de series de tiempo. Para corregir la autocorrelación, se pueden utilizar modelos que tengan en cuenta la dependencia entre los errores, como los modelos autorregresivos (AR).

Tabla comparativa de patrones en la gráfica de residuales

A continuación, se presenta una tabla que resume los patrones comunes en las gráficas de residuales y sus posibles interpretaciones:

Conclusión

La gráfica de residuales es una herramienta fundamental en el análisis de regresión. La capacidad de crear e interpretar estas gráficas permite a los analistas de datos evaluar la calidad de sus modelos y detectar posibles problemas, como la no linealidad, la heterocedasticidad, la autocorrelación y la presencia de puntos influyentes. Utilizando Excel, la creación de estas gráficas es un proceso sencillo, pero requiere una cuidadosa interpretación para obtener conclusiones significativas.
