Cómo insertar una gráfica de pareto en excel

La gráfica de Pareto, una herramienta fundamental en la gestión de la calidad y la resolución de problemas, permite visualizar de forma eficiente la contribución relativa de diferentes factores a un problema. Excel, a pesar de no tener una opción explícita para crearla directamente, ofrece las herramientas necesarias para construirla paso a paso. Este artículo te guiará a través del proceso, desde la preparación de los datos hasta la personalización del gráfico.

Preparación de los datos para la gráfica de Pareto en Excel

Antes de comenzar a crear tu gráfica, asegúrate de que tus datos están correctamente organizados. Necesitarás dos columnas: una con las categorías de los datos (por ejemplo, tipos de defectos, causas de incidencias, etc.) y otra con las frecuencias o valores correspondientes a cada categoría. Es crucial que la columna de frecuencias esté ordenada de mayor a menor, esto facilitará la creación de la gráfica de Pareto y su correcta interpretación.

Ejemplo:

En este ejemplo, la categoría "Defecto A" es la que representa la mayor frecuencia (50), seguida de "Defecto B" (30), etc. Esta ordenación es vital para que la gráfica de Pareto se genere correctamente.

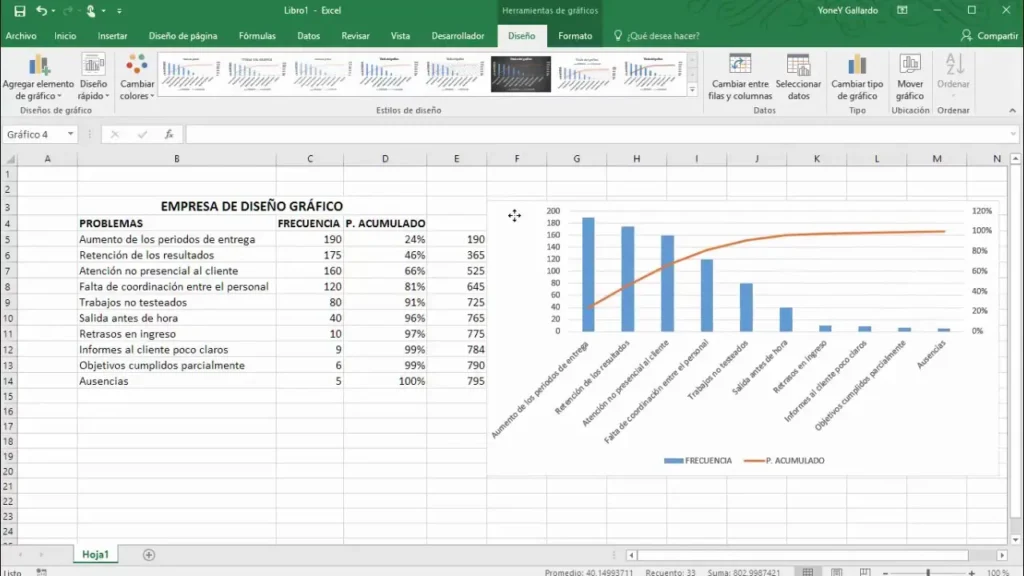

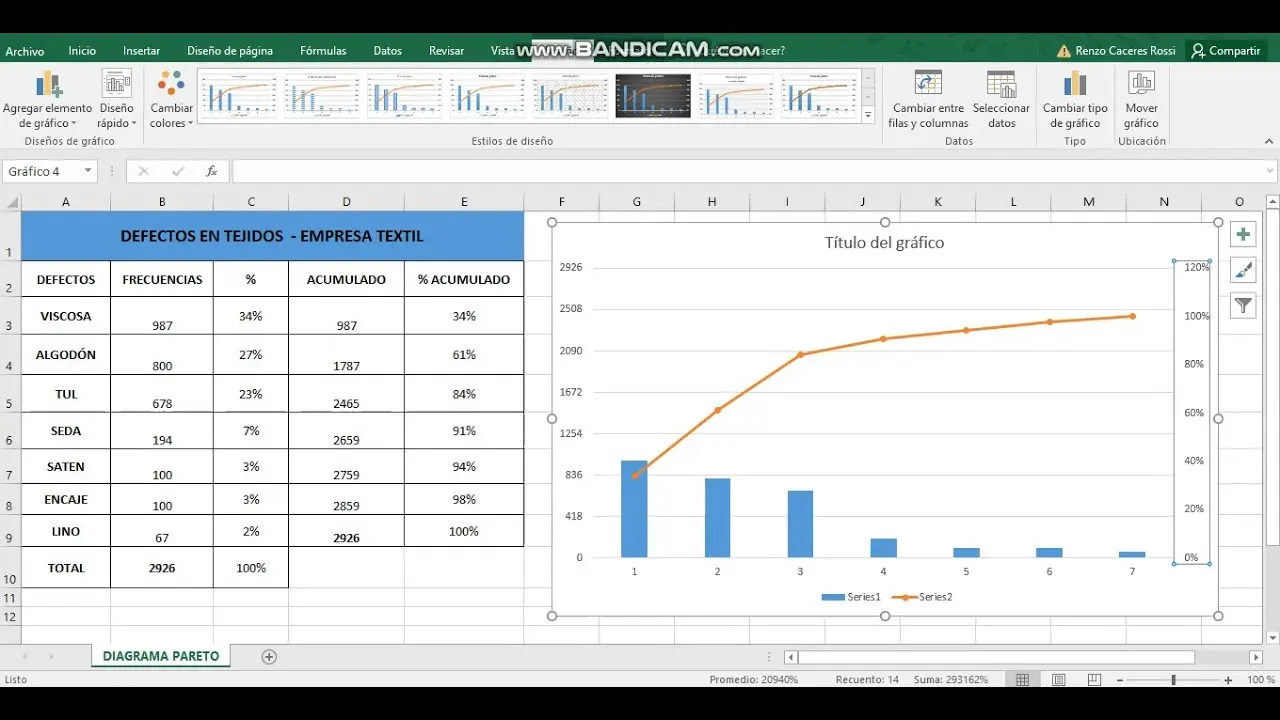

Creando la gráfica de Pareto en Excel: Método paso a paso

Aunque Excel no tiene un asistente para gráficos de Pareto, podemos combinarlo con otras herramientas para obtener el resultado deseado. El método que describiremos a continuación utiliza gráficos de barras y líneas para representar las frecuencias y las frecuencias acumuladas respectivamente. Esta es una de las formas más comunes de crear una gráfica de Pareto.

Pasos:

1. Calcular la frecuencia acumulada: Añade una nueva columna a tu hoja de cálculo para calcular la frecuencia acumulada. La primera celda de esta columna será igual a la frecuencia de la primera categoría. Para las siguientes celdas, suma la frecuencia de la fila actual a la frecuencia acumulada de la fila anterior. Puedes usar la siguiente formula en Excel: =B2+B1, donde B2 es la frecuencia actual y B1 es la frecuencia acumulada anterior.
2. Crear un gráfico de barras: Selecciona las columnas de "Categoría" y "Frecuencia". Ve a la pestaña "Insertar" y elige el tipo de gráfico "Columna". Selecciona el gráfico de barras que mejor se adapte a tus necesidades.
3. Agregar una línea de frecuencia acumulada: Selecciona el gráfico que ya has creado. Haz clic derecho en el área del gráfico y elige "Seleccionar datos". En la ventana que aparece, haz clic en "Agregar". En "Nombre de la serie", escribe "Frecuencia Acumulada". En "Valores de la serie", selecciona las celdas que contienen los datos de la frecuencia acumulada que calculamos en el paso
4. Cambiar el tipo de gráfico de la línea: En la ventana "Seleccionar datos", selecciona la serie "Frecuencia Acumulada" y pulsa el botón "Cambiar tipo de gráfico". Selecciona un gráfico de línea.
5. Personalizar el gráfico: Una vez que tengas el gráfico de barras y la línea de frecuencia acumulada, puedes personalizarlo para una mejor presentación. Ajusta los títulos de los ejes, añade una leyenda, cambia los colores, etc. Esto hará que tu gráfica de Pareto sea más clara y fácil de interpretar.

Consultas habituales y soluciones:

• "¿Por qué mi gráfica no se muestra correctamente?" : Verifica que la columna de frecuencias está ordenada de mayor a menor. Un orden incorrecto causará que la gráfica de Pareto no represente la información de forma adecuada.
• "¿Cómo puedo agregar etiquetas de datos?" : Selecciona las barras del gráfico y haz clic derecho para seleccionar "Agregar etiquetas de datos". Puedes elegir la posición y el formato de estas etiquetas.
• "¿Cómo puedo cambiar los colores de las barras?" : Selecciona las barras y, en la pestaña "Formato", puedes modificar los colores y otros aspectos del diseño del gráfico.

Interpretación de la gráfica de Pareto

La gráfica de Pareto es una herramienta visual que permite identificar las causas principales de un problema. Las barras representan las frecuencias de cada categoría y la línea representa la frecuencia acumulada. La clave para la interpretación reside en el principio del 80/20: a menudo, el 80% de los problemas se originan en el 20% de las causas. En una gráfica de Pareto, las categorías que se encuentran en la parte izquierda del gráfico (las más altas) representan ese 20% de causas que generan el 80% de los problemas. Centrarse en estas categorías prioritarias te permitirá resolver los problemas de forma más eficiente.

Ventajas de usar la gráfica de Pareto en Excel

Utilizar Excel para crear gráficos de Pareto ofrece varias ventajas:

• Accesibilidad: Excel es una herramienta ampliamente disponible y familiar para muchos usuarios.
• Flexibilidad: Permite personalizar los gráficos para adaptarlas a las necesidades específicas.
• Integración: Se integra fácilmente con otros datos y herramientas dentro de una hoja de cálculo.

Alternativas a la creación manual de una gráfica de Pareto en Excel

Si bien la creación manual ofrece un mayor control, existen alternativas que simplifican el proceso:

• Complementos de Excel: Algunos complementos de terceros ofrecen funcionalidades para crear gráficos de Pareto de forma automática.
• Software especializado: Programas de gestión de calidad o estadística suelen tener herramientas incorporadas para generar gráficos de Pareto.

Conclusión

Crear una gráfica de Pareto en Excel puede parecer complejo al principio, pero siguiendo los pasos descritos y practicando, se convierte en una tarea sencilla y poderosa. Recuerda que la clave para una interpretación efectiva de la gráfica de Pareto radica en la correcta preparación de los datos y la comprensión del principio del 80/20. Dominar esta herramienta te permitirá abordar los problemas de forma más estratégica y eficiente. Con la práctica, podrás crear y analizar gráficas de Pareto con facilidad, mejorando la toma de decisiones y la resolución de problemas en cualquier ámbito.
