Interpretar una escala gráfica es fundamental en diversos campos, desde la arquitectura y la ingeniería hasta la cartografía y el diseño. Una escala gráfica muestra la relación entre las dimensiones de un dibujo o mapa y las dimensiones reales del objeto o área representada. A diferencia de las escalas numéricas (ej: 1:100), las escalas gráficas ofrecen una representación visual, facilitando la comprensión y la medición directa de distancias.
Tipos de Escalas Gráficas
Existen varios tipos de escalas gráficas, cada una con sus propias características:

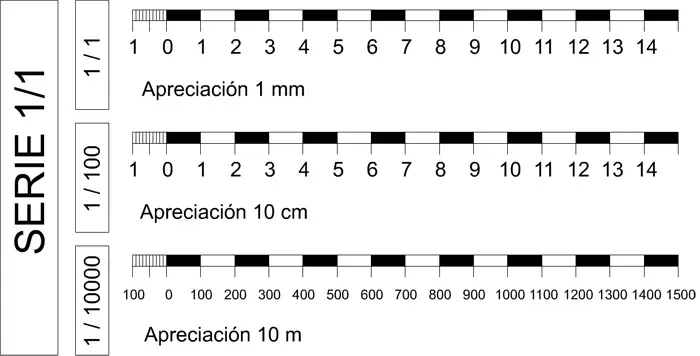

- Escala lineal: Es la más común y sencilla. Consiste en una línea recta dividida en segmentos que representan unidades de medida reales. Cada segmento corresponde a una determinada distancia en la realidad.
- Escala de barras múltiples: Similar a la lineal, pero incluye varias barras, cada una representando un rango de medidas. Esto es útil para mapas de gran tamaño o con diferentes niveles de detalle.
- Escala de círculos concéntricos: Se utiliza principalmente en mapas para representar distancias radiales desde un punto central. Los círculos representan incrementos de distancia.
Cómo leer una escala gráfica lineal
Para interpretar una escala gráfica lineal, sigue estos pasos:
- Identifica las unidades de medida: Observa la escala y determina las unidades utilizadas (cm, m, km, etc.).
- Localiza los marcadores: Las marcas en la línea representan incrementos específicos de la unidad de medida. Por ejemplo, una escala podría tener marcas cada 1 cm, que representan 100 metros en la realidad.
- Mide la distancia en el plano: Usa una regla para medir la distancia entre dos puntos en el dibujo o mapa.
- Transfiere la medida a la escala: Coloca la regla sobre la escala gráfica, alineando el cero de la regla con el inicio de la escala. Busca el punto en la escala que coincida con la distancia medida en el plano.
- Determina la distancia real: El valor correspondiente a ese punto en la escala gráfica representa la distancia real entre los dos puntos en el mapa.
Ejemplo de Interpretación
Imaginemos una escala gráfica lineal que indica que 1 cm en el plano equivale a 100 m en la realidad. Si medimos una distancia de 3 cm en el plano entre dos puntos, la distancia real entre esos puntos será de 3 cm 100 m/cm = 300 m.
Ventajas de las Escalas Gráficas
Las escalas gráficas ofrecen varias ventajas sobre las escalas numéricas:
- Fácil comprensión: Su representación visual facilita la comprensión, incluso para personas sin conocimientos técnicos.
- Medición directa: Permite medir directamente distancias en el dibujo o mapa utilizando una regla.
- Precisión: Al ser una representación visual, se reduce el riesgo de errores de cálculo.
- Independencia de la unidad de medida: La escala gráfica se mantiene precisa incluso si se cambia la unidad de medida del dibujo o mapa (cm a pulgadas, por ejemplo).
Desventajas de las Escalas Gráficas
A pesar de sus ventajas, las escalas gráficas tienen algunas desventajas:
- Limitaciones de espacio: En mapas pequeños, una escala gráfica detallada puede ocupar demasiado espacio.
- Reproducción: Si se reduce o amplía el mapa, la escala gráfica debe ajustarse proporcionalmente para mantener su precisión.
Consultas Habituales
¿Qué significa una escala 1:50000?
Una escala 1:50000 significa que 1 unidad en el mapa representa 50000 unidades en la realidad. Por ejemplo, 1 cm en el mapa equivale a 500 metros en la realidad.
¿Cómo calcular la escala de un mapa?
Para calcular la escala, divide la distancia en el mapa entre la distancia real correspondiente. Por ejemplo, si 1 cm en el mapa representa 1 km (100000 cm) en la realidad, la escala es 1:100000.
¿Cuál es la diferencia entre escala gráfica y escala numérica?
La escala gráfica es una representación visual de la relación entre las dimensiones del dibujo y la realidad, mientras que la escala numérica expresa esta relación mediante una fracción (ej: 1:100).
Tabla Comparativa: Escala Numérica vs. Escala Gráfica
Característica | Escala Numérica | Escala Gráfica |
---|---|---|
Representación | Fracción (ej: 1:100) | Línea o figura dividida en segmentos |
Comprensión | Requiere cálculo | Visualmente intuitiva |
Medición | Requiere cálculo | Medición directa con regla |
Precisión | Alta | Alta |
Flexibilidad | Fácil de ajustar | Difícil de ajustar al cambiar de tamaño |
Interpretar una escala gráfica es una habilidad esencial para comprender correctamente planos, mapas y otros tipos de representaciones gráficas. Dominar esta técnica permite realizar mediciones precisas y comprender la relación entre las dimensiones del dibujo y las dimensiones reales del objeto representado. Recuerda que la práctica y la observación cuidadosa son claves para el manejo eficaz de las escalas gráficas.
