Cómo interpretar una gráfica de rangos

Las gráficas de rangos, como las gráficas I-MR o las gráficas de mediana y rango, son herramientas estadísticas esenciales para el control de calidad y la mejora de procesos. Permiten visualizar la variabilidad de un proceso a lo largo del tiempo, identificando patrones, tendencias y puntos fuera de control que indican la necesidad de una intervención. Aprender a interpretar estas gráficas correctamente es crucial para tomar decisiones informadas y optimizar la eficiencia.

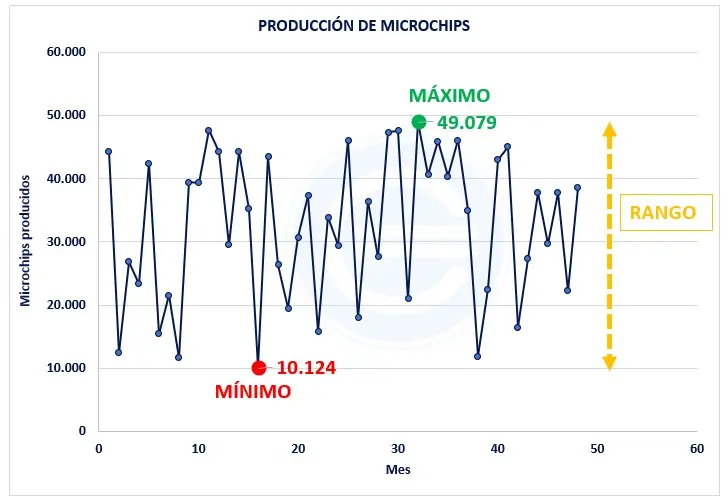

Gráfica I-MR: Monitoreo de la Media y la Variación

La gráfica I-MR (Individual-Moving Range) es ideal para monitorear procesos donde los datos son continuos y se recopilan como observaciones individuales, sin subgrupos. Esta gráfica se centra en dos aspectos fundamentales: la media (I) y la variación (MR), representadas en dos gráficos distintos, pero interrelacionados.

Interpretación de la gráfica I: Esta gráfica muestra la evolución de la media del proceso a lo largo del tiempo. La línea central representa la media general. Los límites de control superior e inferior (LCS y LCI) definen un rango de variabilidad esperada. Si los puntos se mantienen dentro de estos límites y no muestran patrones, se considera que el proceso está estable.

Señales de advertencia en la gráfica I:

• Puntos fuera de los límites de control: Indican una variabilidad excesiva y una posible causa especial que necesita investigación.
• Tendencias: Una secuencia continua de puntos que se mueven en una dirección (ascendente o descendente) sugiere una tendencia en el proceso, indicando una posible deriva o cambio gradual.
• Patrones cíclicos: Puntos que se repiten en un patrón regular (por ejemplo, fluctuaciones estacionales) indican la influencia de factores periódicos.
• Puntos estratificados: Agrupamiento de puntos por encima o por debajo de la línea central puede indicar la presencia de subgrupos ocultos o factores influyentes no considerados.

Interpretación de la gráfica MR: Esta gráfica muestra la variación entre observaciones consecutivas. La línea central representa la media de los rangos móviles. Los límites de control superior e inferior (LCS y LCI) indican el rango de variación esperada. Una gráfica MR estable indica una variación constante en el proceso.

Señales de advertencia en la gráfica MR:

• Puntos fuera de los límites de control: Indican una variación excesiva o inconsistente en el proceso.
• Tendencias: Similares a la gráfica I, las tendencias en la gráfica MR indican cambios en la variabilidad del proceso.
• Patrones cíclicos: Sugieren influencias periódicas en la variabilidad.

Ejemplo práctico: Un hospital utiliza una gráfica I-MR para monitorear el tiempo de las cirugías de hernia. Si los puntos de la gráfica I permanecen dentro de los límites de control y no muestran tendencias, se concluye que el tiempo promedio de las cirugías es estable. Si los puntos de la gráfica MR también se mantienen dentro de los límites, se concluye que la variabilidad en los tiempos de cirugía también es estable.

Gráfica de Mediana y Rango: Análisis de Subgrupos

Cuando los datos se recopilan en subgrupos (por ejemplo, muestras tomadas a intervalos regulares), la gráfica de mediana y rango es una herramienta efectiva para el análisis de la variabilidad. A diferencia de la gráfica I-MR, esta gráfica se centra en la mediana de cada subgrupo (para analizar la tendencia central) y el rango (para analizar la variabilidad dentro de cada subgrupo).

Interpretación de la gráfica de medianas: Similar a la gráfica I, esta gráfica muestra la evolución de la mediana de cada subgrupo a lo largo del tiempo. Los puntos fuera de los límites de control o la presencia de tendencias indican problemas en el proceso.

Interpretación de la gráfica de rangos: Esta gráfica monitorea la variabilidad dentro de cada subgrupo. Los límites de control ayudan a identificar subgrupos con variabilidad excesiva. Una gráfica de rangos estable indica una variabilidad consistente dentro de los subgrupos.

Comparación entre Gráfica I-MR y Gráfica de Mediana y Rango:

Consultas Habituales sobre la Interpretación de Gráficas de Rangos

¿Qué significa un punto fuera de los límites de control? Un punto fuera de los límites de control indica una variabilidad inusual o una causa especial que afecta el proceso. Requiere una investigación exhaustiva para identificar y corregir la causa raíz.

¿Cómo se interpretan las tendencias en las gráficas de rangos? Las tendencias indican un cambio gradual en el proceso, ya sea en la media (gráfica de medianas o I) o en la variabilidad (gráfica de rangos o MR). Es necesario investigar las posibles causas de esta tendencia.

¿Qué hacer cuando se detectan patrones en las gráficas de rangos? Los patrones cíclicos o estacionales sugieren influencias externas periódicas. Se debe considerar la incorporación de estas influencias en el análisis o la implementación de medidas para mitigar sus efectos.

¿Cuál es la diferencia entre causas comunes y causas especiales? Las causas comunes son la variabilidad inherente al proceso, mientras que las causas especiales son eventos o factores externos que generan una variabilidad excesiva. Las gráficas de rangos ayudan a distinguir entre estas dos causas.

Conclusión

La interpretación correcta de las gráficas de rangos es esencial para el control de calidad y la mejora continua de los procesos. La comprensión de las señales de advertencia, la identificación de las causas especiales y la implementación de acciones correctivas son cruciales para optimizar la eficiencia y la calidad del producto o servicio.

Recuerda que el análisis de estas gráficas debe complementarse con un conocimiento profundo del proceso y una investigación exhaustiva de las causas raíces de cualquier anomalía detectada. La experiencia y la práctica son clave para la correcta interpretación de estas herramientas estadísticas.
