Cómo leer la gráfica de un ventilador centrífugo

La comprensión de las gráficas de rendimiento de los ventiladores centrífugos es crucial para seleccionar el equipo adecuado para una aplicación específica. Estas gráficas, a menudo llamadas curvas de rendimiento, muestran la relación entre tres parámetros principales: el caudal (volumen de aire movido), la presión estática (resistencia al flujo de aire) y la potencia. Aprender a interpretar estas curvas permite optimizar el rendimiento y la eficiencia del sistema.

Componentes de la gráfica de un ventilador centrífugo

Una gráfica típica de un ventilador centrífugo muestra las curvas de rendimiento para diferentes velocidades del ventilador (generalmente expresadas como porcentaje de velocidad máxima o RPM). Los ejes del gráfico representan:

• Eje X (horizontal): Caudal (m³/h o CFM - pies cúbicos por minuto). Representa el volumen de aire que el ventilador mueve por unidad de tiempo.
• Eje Y (vertical): Presión estática (mmCA - milímetros de columna de agua o Pa - Pascales). Indica la resistencia que el ventilador debe superar para mover el aire. Una presión estática alta implica una mayor resistencia en el sistema (filtros, conductos, etc.).
• Curvas de rendimiento: Cada curva representa el rendimiento del ventilador a una velocidad específica. Generalmente, a mayor velocidad, mayor caudal y mayor presión estática.
• Potencia: A menudo, se incluye una línea o datos adicionales que muestran la potencia consumida por el ventilador a diferentes caudales y presiones. Esto permite evaluar la eficiencia energética.

Cómo interpretar la gráfica

Para leer la gráfica, se debe seguir estos pasos:

1. Identificar la velocidad del ventilador: La gráfica muestra diferentes curvas, cada una correspondiente a una velocidad de funcionamiento del ventilador. Seleccionar la curva que corresponda a la velocidad de operación deseada.
2. Determinar el punto de operación: El punto de operación del ventilador se define por la intersección entre el caudal requerido por la aplicación y la presión estática del sistema. Es el punto en la gráfica que representa el funcionamiento real del ventilador en las condiciones específicas de la aplicación.
3. Leer el caudal y la presión: Una vez identificado el punto de operación, se puede leer el caudal y la presión estática correspondientes en los ejes X e Y respectivamente. Esto indica el volumen de aire que el ventilador moverá y la resistencia que superará.
4. Verificar la potencia: Si la gráfica proporciona información sobre la potencia, se puede determinar la potencia consumida por el ventilador en el punto de operación. Esto ayuda a evaluar la eficiencia energética del sistema.

Tipos de ventiladores centrífugos y sus curvas

Existen diferentes tipos de ventiladores centrífugos, cada uno con características de rendimiento distintas que se reflejan en sus curvas:

Ventiladores Centrífugos de Palas Radiales:

Generalmente presentan una curva de rendimiento con una presión estática alta a caudales bajos y una caída más pronunciada de la presión a medida que aumenta el caudal. Son menos eficientes que otros tipos.

Ventiladores Centrífugos de Álabe Adelantado (Forward Curved):

Se caracterizan por una curva de rendimiento con una alta eficiencia a caudales medios y una presión estática moderada. Son ideales para aplicaciones que requieren un buen balance entre caudal y presión.

Ventiladores Centrífugos de Álabe Atrasado (Backward Curved):

Presentan una curva de rendimiento con una mayor eficiencia a caudales altos y una presión estática relativamente baja. Son muy eficientes en aplicaciones de alto caudal, pero con baja resistencia al flujo de aire.

Consultas habituales y consideraciones

Algunas consultas habituales sobre la lectura de las gráficas de ventiladores centrífugos incluyen:

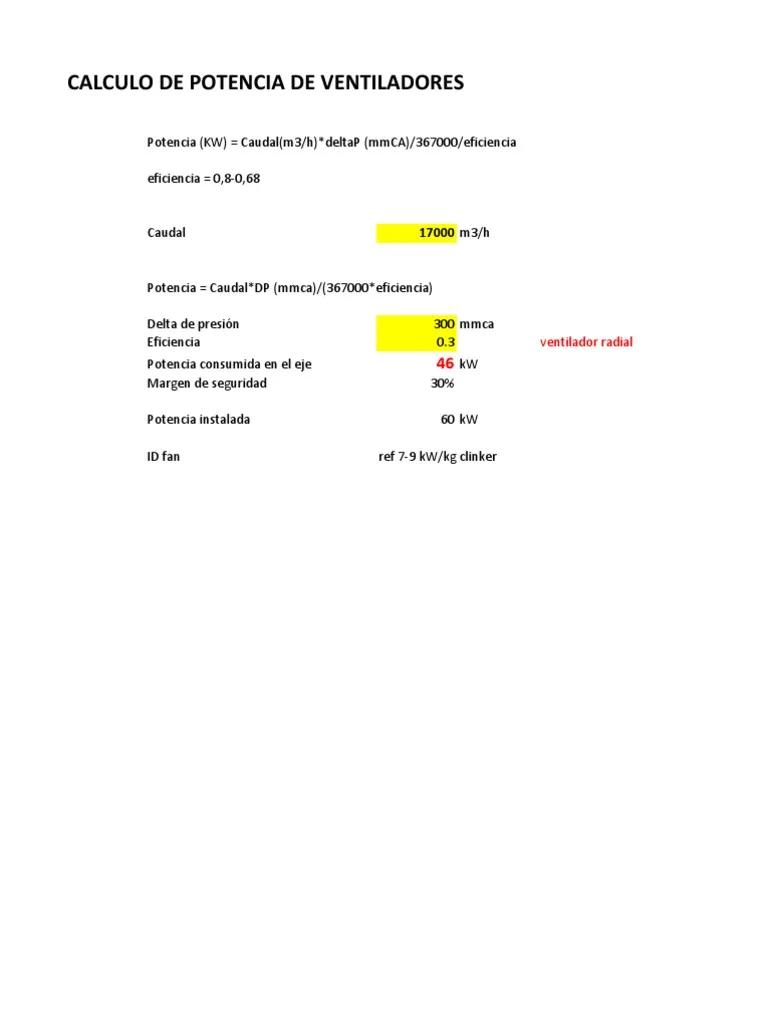

• ¿Cómo se calcula la potencia de un ventilador centrífugo? La potencia se puede calcular utilizando la fórmula: Potencia (KW) = Caudal (m³/h) delta de presión (mmCA) / 367000 / eficiencia. La eficiencia es un factor clave y se obtiene de la curva de rendimiento.
• ¿Qué significa la eficiencia del ventilador? La eficiencia representa la relación entre la potencia útil (la energía transferida al aire) y la potencia consumida por el motor. Una eficiencia alta indica un menor consumo de energía para un mismo rendimiento.
• ¿Cómo afecta la presión estática del sistema a la selección del ventilador? La presión estática del sistema (conductos, filtros, etc.) debe considerarse al seleccionar el ventilador. El ventilador debe ser capaz de superar la presión estática del sistema para lograr el caudal deseado.

Tabla comparativa de tipos de ventiladores

Conclusión: La capacidad de leer e interpretar las gráficas de rendimiento de los ventiladores centrífugos es esencial para asegurar la selección correcta del equipo y optimizar su funcionamiento. Considerar los diferentes tipos de ventiladores, sus características y las necesidades específicas de la aplicación permitirá elegir el ventilador más adecuado y eficiente.
