Las gráficas de caja, también conocidas como diagramas de caja y bigotes, son una herramienta visual poderosa para representar la distribución de un conjunto de datos. A diferencia de otros gráficos como los histogramas o los gráficos de dispersión, las gráficas de caja ofrecen una forma concisa de visualizar la mediana, los cuartiles y los valores atípicos, proporcionando una visión rápida de la centralización, dispersión y asimetría de los datos. En esta tutorial, exploraremos en detalle cómo interpretar una gráfica de caja, desentrañando sus componentes y su significado.

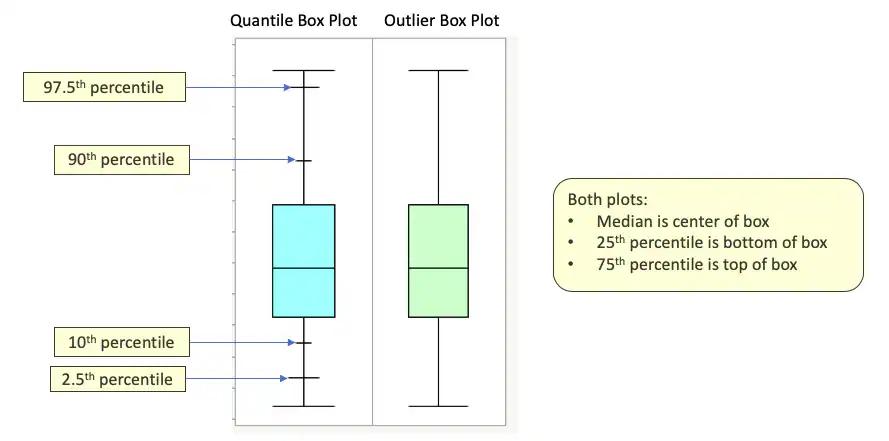

Componentes principales de una gráfica de caja:
Una gráfica de caja se compone de los siguientes elementos:

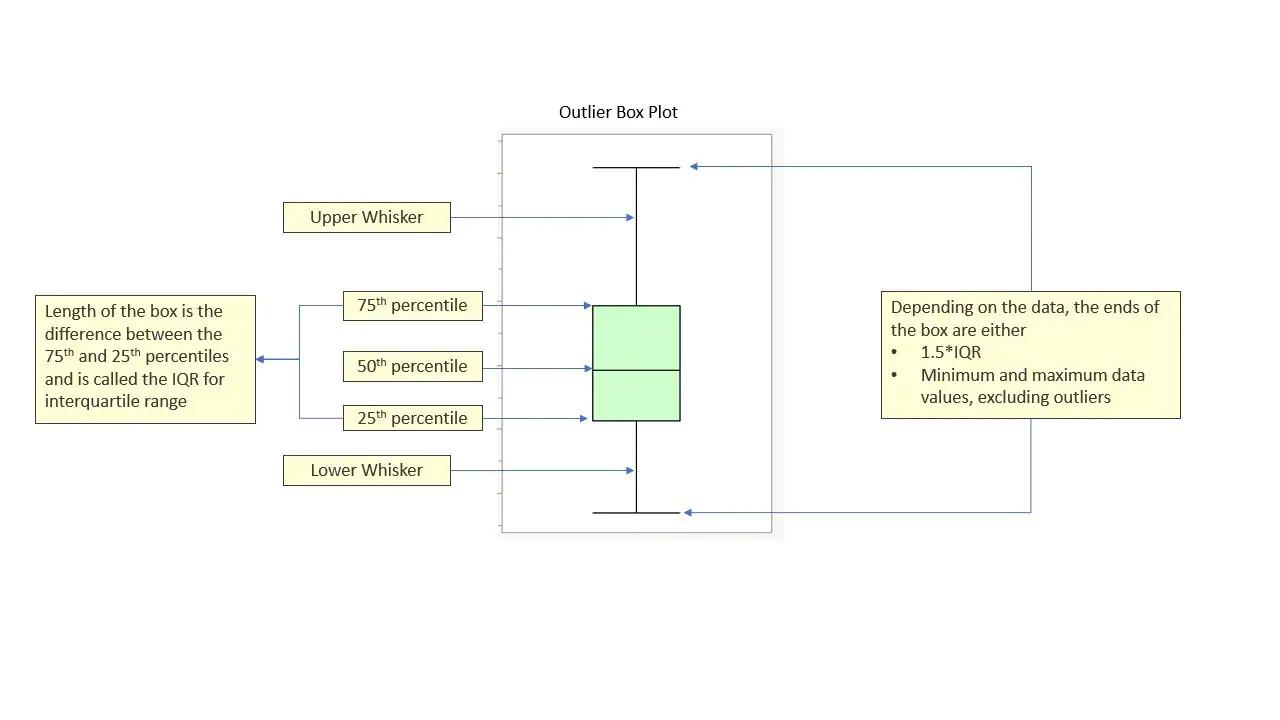

- Caja (Rectángulo): Representa el rango intercuartílico (IQR), que contiene el 50% central de los datos. El borde inferior de la caja corresponde al primer cuartil (Q1), mientras que el borde superior corresponde al tercer cuartil (Q3).
- Mediana (Línea dentro de la caja): Indica el valor medio de los datos. Si la mediana está centrada dentro de la caja, sugiere una distribución simétrica. Si está desplazada hacia arriba o hacia abajo, indica asimetría.
- Bigotes (Líneas que se extienden desde la caja): Los bigotes se extienden desde la caja hasta los valores mínimo y máximo de los datos, excluyendo los valores atípicos.
- Valores atípicos (Puntos fuera de los bigotes): Son valores que se encuentran significativamente alejados del resto de los datos. Generalmente, se definen como valores que se encuentran a más de 5 veces el IQR por encima de Q3 o por debajo de Q
Interpretación de los datos:
Para interpretar una gráfica de caja, debemos analizar cada componente y su relación con los demás:
- Rango intercuartílico (IQR): La longitud de la caja representa la dispersión del 50% central de los datos. Un IQR grande indica una mayor dispersión, mientras que un IQR pequeño indica una menor dispersión.
- Mediana: La posición de la mediana dentro de la caja proporciona información sobre la simetría de la distribución. Si la mediana está en el centro de la caja, la distribución es aproximadamente simétrica. Si la mediana está más cerca de Q1, la distribución es asimétrica a la derecha (cola derecha larga). Si la mediana está más cerca de Q3, la distribución es asimétrica a la izquierda (cola izquierda larga).
- Bigotes: La longitud de los bigotes indica la extensión de los datos. Bigotes largos sugieren una mayor variabilidad en los datos más allá del IQR.
- Valores atípicos: La presencia de valores atípicos indica la posibilidad de errores en la recolección de datos, valores extremos o la presencia de subgrupos en los datos. Es importante investigar la causa de estos valores atípicos.
Comparación de múltiples conjuntos de datos:
Las gráficas de caja son particularmente útiles para comparar la distribución de múltiples conjuntos de datos. Al colocar varias gráficas de caja juntas, se puede visualizar fácilmente las diferencias en las medianas, los IQR y los valores atípicos entre los diferentes grupos. Esto permite realizar comparaciones rápidas y eficientes entre las diferentes distribuciones.
Ejemplo práctico:
Imaginemos que tenemos dos conjuntos de datos que representan las calificaciones de dos grupos de estudiantes en un examen. Una gráfica de caja para cada grupo mostraría:
- Grupo A: Caja pequeña, mediana cerca del centro, pocos o ningún valor atípico. Esto sugiere que las calificaciones del grupo A están concentradas alrededor de la mediana con poca variabilidad.
- Grupo B: Caja más grande, mediana desplazada hacia la izquierda, varios valores atípicos. Esto sugiere que las calificaciones del grupo B están más dispersas, con mayor variabilidad y algunos estudiantes con calificaciones significativamente más altas o más bajas que el resto.
Esta comparación visual permite sacar conclusiones rápidas sobre el rendimiento de cada grupo.
Consultas habituales sobre gráficas de caja:
Aquí te presentamos algunas de las preguntas más frecuentes sobre la interpretación de gráficas de caja:
¿Cómo se calcula el IQR?
El IQR se calcula restando el primer cuartil (Q1) del tercer cuartil (Q3): IQR = Q3 - Q1
¿Qué significan los valores atípicos?
Los valores atípicos son datos que se alejan significativamente de la mayoría de los datos. Pueden indicar errores de medición, valores inusuales o subgrupos distintos dentro de los datos.
¿Cómo se construye una gráfica de caja?
La construcción de una gráfica de caja requiere primero el cálculo de la mediana, los cuartiles (Q1 y Q3) y los valores mínimo y máximo, excluyendo los valores atípicos.
¿Qué diferencia hay entre una gráfica de caja y un histograma?
Si bien ambos muestran la distribución de los datos, las gráficas de caja destacan la mediana, los cuartiles y los valores atípicos, mientras que los histogramas muestran la frecuencia de los datos en diferentes intervalos.
Tabla comparativa de gráficos estadísticos:
| Gráfico | Ventajas | Desventajas |
|---|---|---|
| Gráfica de Caja | Muestra mediana, cuartiles, valores atípicos; fácil comparación entre grupos | No muestra la forma completa de la distribución; puede ocultar detalles importantes |
| Histograma | Muestra la forma completa de la distribución; útil para datos con mucha variabilidad | Puede ser difícil de comparar entre grupos; menos informativo sobre los cuartiles y la mediana |
| Gráfico de Dispersión | Muestra la relación entre dos variables; útil para identificar tendencias | No muestra la distribución de cada variable individualmente; puede ser difícil de interpretar con muchos datos |
Las gráficas de caja son una herramienta valiosa para la visualización y análisis de datos. Su capacidad para mostrar de forma concisa la distribución central, la dispersión y los valores atípicos las convierte en una herramienta esencial para cualquier analista de datos. Aprender a interpretar una gráfica de caja eficazmente permitirá una comprensión más profunda de los datos y una toma de decisiones más informada.
