La convolución es una operación matemática fundamental en el procesamiento de señales, la teoría de probabilidad y otras áreas de las matemáticas aplicadas. En esencia, la convolución de dos señales representa la superposición ponderada de una señal con una versión desplazada e invertida de la otra. Este proceso proporciona información valiosa sobre cómo una señal modifica a otra a lo largo del tiempo.
¿Qué es la convolución?

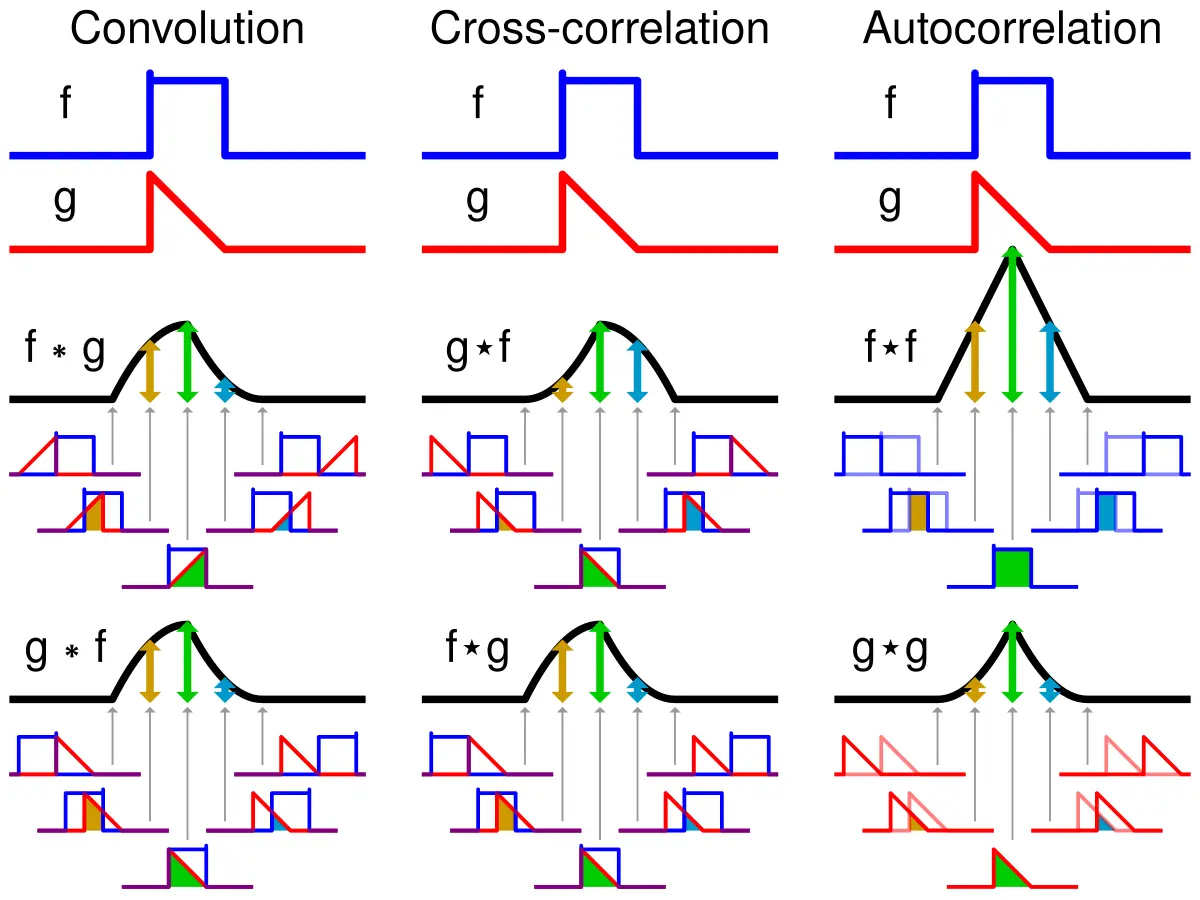

Conceptualmente, la convolución se puede entender como el proceso de 'barrer' una señal invertida sobre otra, calculando el área de superposición en cada posición de desplazamiento. El resultado es una nueva señal que refleja la influencia de una señal sobre la otra.
Matemáticamente, la convolución de dos funciones continuas, f(t)y g(t), se define como:
(f g)(t) = ∫ -∞ ∞f(τ)g(t - τ)dτ
Donde:
- (f g)(t) representa la convolución de f(t) y g(t) en el instante t .
- τ es una variable ficticia de integración.
- La integral calcula el área de superposición entre f(τ) y la versión invertida y desplazada de g(t) , g(t - τ) .
Para señales discretas, la definición es similar, pero se utiliza una suma en lugar de una integral:
(f g)[n] = Σ k=-∞ ∞f[k]g[n - k]
Donde:
- (f g)[n] representa la convolución de las señales discretas f[n] y g[n] en el instante n .
- k es el índice de suma.
Pasos para realizar la convolución gráfica
La convolución gráfica es un método visual para comprender y calcular la convolución. Si bien no es tan preciso como los métodos numéricos o analíticos, ofrece una gran intuición sobre el proceso.
- Invertir una señal: El primer paso es invertir una de las señales. Esto significa reflejarla alrededor del eje vertical.
- Desplazar y multiplicar: Desplace la señal invertida a diferentes posiciones a lo largo del eje horizontal. En cada posición, multiplique punto por punto las dos señales (la original y la invertida y desplazada).
- Integrar o sumar: Calcule el área bajo la curva del producto punto a punto. Para señales continuas, esto implica una integración. Para señales discretas, se suma el producto de cada par de puntos.
- Repetir y graficar: Repita los pasos 2 y 3 para cada posición de desplazamiento de la señal invertida. El resultado de cada integración o suma representa un punto en la señal de convolución. Una vez obtenidos todos los puntos, grafique la señal de convolución.
Ejemplo de Convolución Gráfica
Imaginemos dos señales rectangulares:
Señal 1: Un pulso rectangular de amplitud 1 y duración
Señal 2: Un pulso rectangular de amplitud 2 y duración
Para realizar la convolución gráfica:
- Invertimos la Señal
- Desplazamos la Señal 2 invertida sobre la Señal
- Calculamos el área de superposición en cada desplazamiento.
- Graficamos los resultados del área obtenida en función del desplazamiento.
El resultado será una señal triangular con una base de 3 unidades y una altura de
Convolución Discreta vs. Convolución Continua
| Característica | Convolución Discreta | Convolución Continua |
|---|---|---|
| Señales | Discretas (muestras individuales) | Continuas (funciones definidas para todos los puntos) |
| Operación | Suma | Integración |
| Aplicación | Procesamiento digital de señales | Procesamiento de señales analógicas, Teoría de Probabilidad |
| Cálculo | Más fácil para computación | Puede ser complejo de calcular analíticamente |
Aplicaciones de la Convolución
La convolución tiene un amplio rango de aplicaciones:
- Procesamiento de imágenes: Se utiliza para aplicar filtros y mejorar la calidad de las imágenes (suavizado, detección de bordes).
- Procesamiento de audio: Se utiliza para aplicar efectos como reverberación y eco.
- Teoría de Probabilidad: La convolución de dos distribuciones de probabilidad representa la distribución de la suma de dos variables aleatorias independientes.
- Sistemas LTI: En los sistemas lineales invariantes en el tiempo (LTI), la convolución de la señal de entrada con la respuesta al impulso del sistema proporciona la señal de salida.
Propiedades de la Convolución
La convolución posee propiedades matemáticas importantes que simplifican su análisis y aplicación:
- Conmutativa: f g = g f
- Asociativa: f (g h) = (f g) h
- Distributiva: f (g + h) = f g + f h
- Teorema de Convolución: La transformada de Fourier de la convolución de dos señales es el producto de las transformadas de Fourier de las señales individuales. Esta propiedad es fundamental en el procesamiento de señales.
Conclusión
La convolución es una herramienta matemática poderosa con una amplia gama de aplicaciones en diferentes campos. Si bien puede ser conceptualmente desafiante, la comprensión de su significado y su aplicación gráfica proporciona una base sólida para abordar problemas en el procesamiento de señales, la teoría de probabilidad y otras áreas. La capacidad de visualizar la convolución a través de métodos gráficos facilita una mejor comprensión intuitiva del proceso y sus resultados.
