Cómo saber en qué escala está una ventana gráfica autocad

AutoCAD ofrece diversas maneras de trabajar con ventanas gráficas, cada una con sus propias configuraciones de escala. Entender cómo determinar la escala de tu ventana gráfica es crucial para asegurar la precisión y la correcta interpretación de tus dibujos. Este artículo te guiará a través de los diferentes métodos para identificar la escala de tu ventana gráfica en AutoCAD, incluyendo soluciones para situaciones comunes y posibles problemas.

Métodos para determinar la escala de una ventana gráfica

Existen varias técnicas para determinar la escala de una ventana gráfica en AutoCAD. A continuación, se detallan los métodos más comunes y eficaces:

Utilizando el comando 'Propiedades'

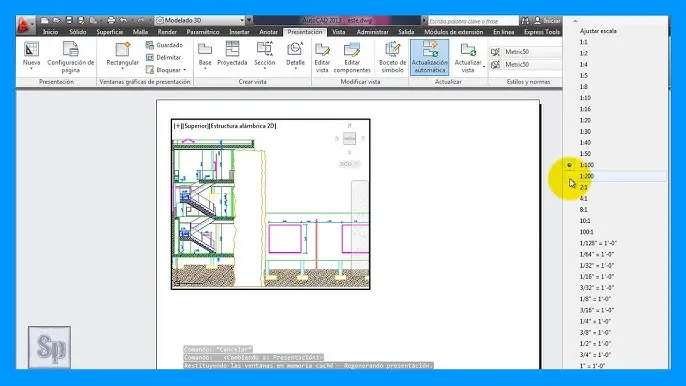

Una de las formas más directas de averiguar la escala es a través del panel 'Propiedades'. Este método te permite inspeccionar los atributos de la ventana gráfica, incluyendo su escala. Para acceder a este panel, selecciona la ventana gráfica y observa la información proporcionada en la paleta de propiedades. Busca la propiedad 'Escala' o 'Factor de escala'. Recuerda que este método te indica la escala en relación a la escala del espacio modelo. Si el espacio modelo no tiene una escala definida, esta información podría no ser del todo clara.

Problemas comunes al usar 'Propiedades'

• Información incompleta: En ocasiones, el panel 'Propiedades' no muestra la escala de forma explícita, especialmente en ventanas gráficas creadas mediante métodos no estándar.
• Dependencia de la configuración del espacio modelo: La información proporcionada en el panel 'Propiedades' se ve afectada por la configuración de unidades y escala del espacio modelo. Un espacio modelo mal configurado puede generar confusión en la interpretación de la escala de la ventana gráfica.

Inspeccionando las anotaciones de escala

Muchas veces, los dibujos de AutoCAD incluyen anotaciones de escala (líneas de escala, escalímetros, etc.) dentro de la ventana gráfica. Estas anotaciones proporcionan una indicación visual directa de la escala utilizada. Busca cuidadosamente estas marcas para determinar la relación entre las dimensiones del dibujo y las dimensiones reales del objeto representado. Recuerda que la precisión de este método depende de la exactitud con la que se hayan creado las anotaciones de escala.

Consideraciones al usar anotaciones de escala

• Precisión de las anotaciones: Asegúrate de que las anotaciones de escala estén correctamente creadas y dimensionadas. Un error en la creación de estas anotaciones podría llevar a interpretaciones erróneas de la escala.
• Presencia de anotaciones: No todas las ventanas gráficas incluyen anotaciones de escala. En estos casos, deberás recurrir a otros métodos para determinar la escala.

Utilizando objetos de referencia

Si el dibujo incluye objetos con dimensiones conocidas en el entorno real (por ejemplo, un objeto de 1 metro de largo), puedes usar estos objetos como referencia para calcular la escala de la ventana gráfica. Mide el objeto en la ventana gráfica utilizando la herramienta de medición de AutoCAD y compara esta medida con la dimensión real del objeto. La razón entre la medida en la ventana gráfica y la medida real del objeto te proporcionará la escala.

Limitaciones del método de objetos de referencia

• Requiere objetos de referencia: Este método solo es viable si el dibujo contiene objetos con dimensiones conocidas en el entorno real.
• Precisión de las mediciones: La precisión de la escala calculada dependerá de la exactitud de las mediciones realizadas en la ventana gráfica.

Revisando la configuración de la ventana gráfica

La configuración de la ventana gráfica misma puede ofrecer pistas sobre la escala. En algunas ocasiones, la configuración de la ventana gráfica, especialmente si fue creada a partir de plantillas o con comandos específicos, puede incluir información sobre la escala. Revisa las propiedades de la ventana gráfica, incluyendo su configuración de límites y visualización, para buscar alguna indicación de la escala utilizada.

Utilizando el comando 'ZOOM'

Aunque no determina directamente la escala, el comando 'ZOOM' de AutoCAD permite ajustar la vista del dibujo. Observar la cantidad de zoom necesaria para visualizar un objeto a su tamaño real puede ofrecer una idea aproximada de la escala. Este método es más cualitativo que cuantitativo y no proporciona una escala precisa.

Tabla comparativa de métodos

Consultas habituales sobre la escala en AutoCAD

• ¿Cómo cambio la escala de una ventana gráfica? La escala de una ventana gráfica se puede modificar durante su creación o posteriormente mediante comandos de vista y configuración.
• ¿Qué ocurre si la escala de la ventana gráfica no es la correcta? Una escala incorrecta puede llevar a errores de medición, impresión y diseño.
• ¿Cómo puedo asegurarme de que la escala de mi ventana gráfica sea precisa? Utiliza métodos precisos como el comando 'Propiedades' y asegúrate de que la configuración del espacio modelo sea correcta.
• ¿Existen atajos para determinar la escala de una ventana gráfica? No existen atajos universales, pero la práctica y la familiarización con los métodos descritos anteriormente pueden acelerar el proceso.

Conclusión

Determinar la escala de una ventana gráfica en AutoCAD puede parecer complejo, pero con la aplicación de los métodos descritos anteriormente, podrás identificar la escala de manera eficiente. Recuerda que la mejor estrategia a menudo implica combinar varios métodos para confirmar la escala y asegurar la precisión de tu trabajo. La comprensión de la escala es fundamental para un trabajo preciso y eficiente en AutoCAD.
